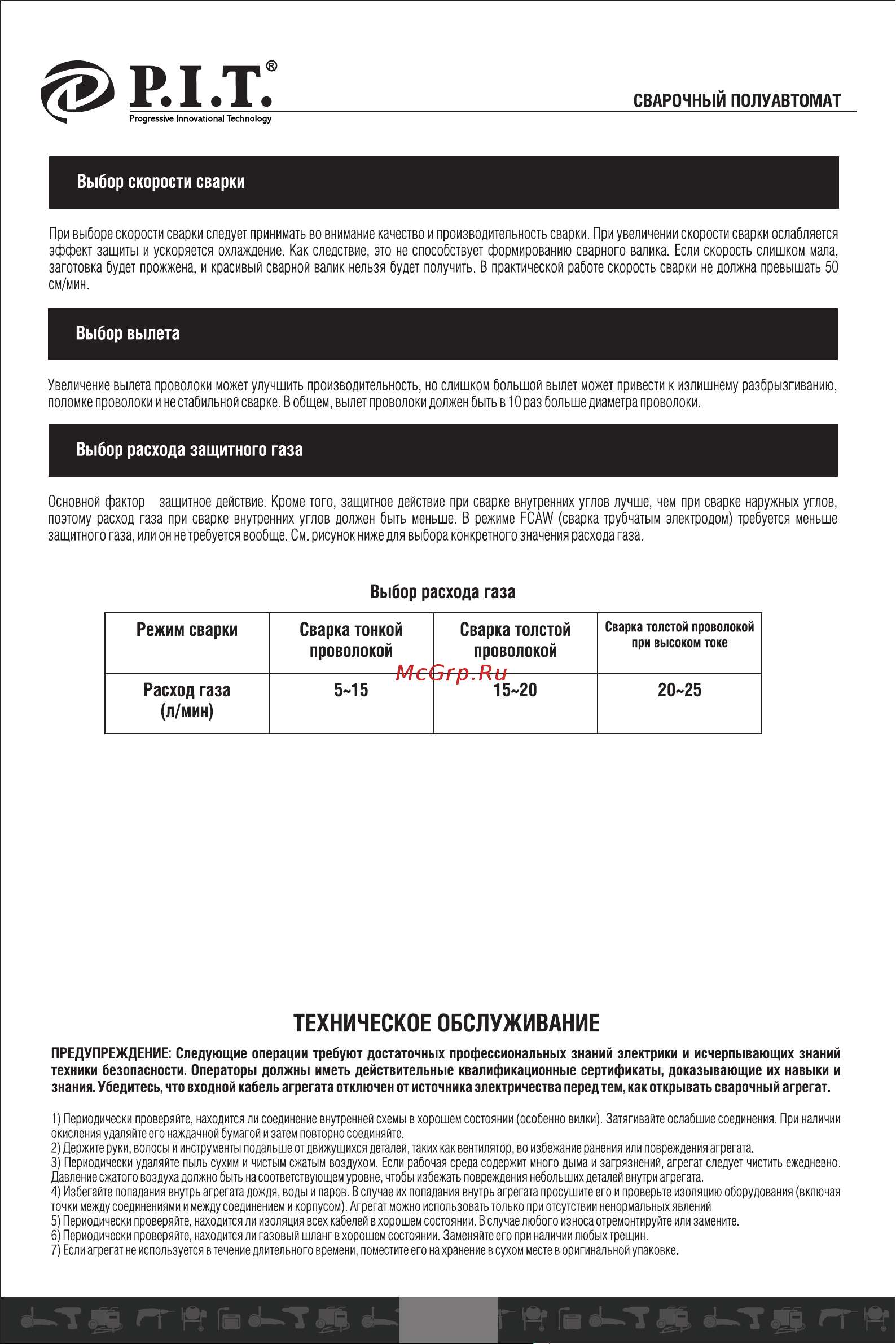

СВАРОЧНЫЙ ПОЛУАВТОМАТ Выбор скорости сварки При выборе скорости сварки следует принимать во внимание качество и производительность сварки При увеличении скорости сварки ослабляется эффект защиты и ускоряется охлаждение Как следствие это не способствует формированию сварного валика Если скорость слишком мала заготовка будет прожжена и красивый сварной валик нельзя будет получить В практической работе скорость сварки не должна превышать 50 см мин Выбор вылета Увеличение вылета проволоки может улучшить производительность но слишком большой вылет может привести к излишнему разбрызгиванию поломке проволоки и не стабильной сварке В общем вылет проволоки должен быть в 10 раз больше диаметра проволоки Выбор расхода защитного газа Основной фактор защитное действие Кроме того защитное действие при сварке внутренних углов лучше чем при сварке наружных углов поэтому расход газа при сварке внутренних углов должен быть меньше В режиме ЕСАИ сварка трубчатым электродом требуется меньше защитного газа или он не требуется вообще См рисунок ниже для выбора конкретного значения расхода газа Выбор расхода газа Режим сварки Расход газа Сварка тонкой Сварка толстой проволокой проволокой 5 15 15 20 Сварка толстой проволокой при высоком токе 20 25 л мин ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРЕДУПРЕЖДЕНИЕ Следующие операции требуют достаточных профессиональных знаний электрики и исчерпывающих знаний техники безопасности Операторы должны иметь действительные квалификационные сертификаты доказывающие их навыки и знания Убедитесь что входной кабель агрегата отключен от источника электричества перед тем как открывать сварочный агрегат 1 Периодически проверяйте ходится ли соединение внутренней схемы в хорошей состоянии особенно вилки Затягивайте ослабшие соед окисления удаляйте его наждачной бумагой и затем повторно соединяйте 2 Держите руки волосы и инструменты подальше от движущихся деталей таких как вентилятор во избежание ранения или повреждения аг 3 Периодически удаляйте пыль сухим и чистым сжатым воздухом Если рабочая среда содержит иного дыма и загрязнений агрегат следует Давление сжатого воздуха должно быть на соответствующем уровне чтобы избежать повреждения небольших деталей внутри агрегата 4 Избегайте попадания внутрь агрегата дождя воды и паров В случае их попадая ия внутрь агрегата просушите его и проверьте изоляцию о точки между соединениями и между соединением и корпусом Агрегат можно использовать только при отсутствии ненормальных явлений 5 Периодически проверяйте находится ли изоляция всех кабелей в хорошем состоянии 8 случае любого износа отремонтируйте или замени 6 Периодически проверяйте находится пи газовый шланг а хорошем состоянии Заменяйте его при наличии любых трещин 7 Если агрегат не используется в течение длительного времени поместите его на хранение в сухом месте в оригинальной упаковке 22
