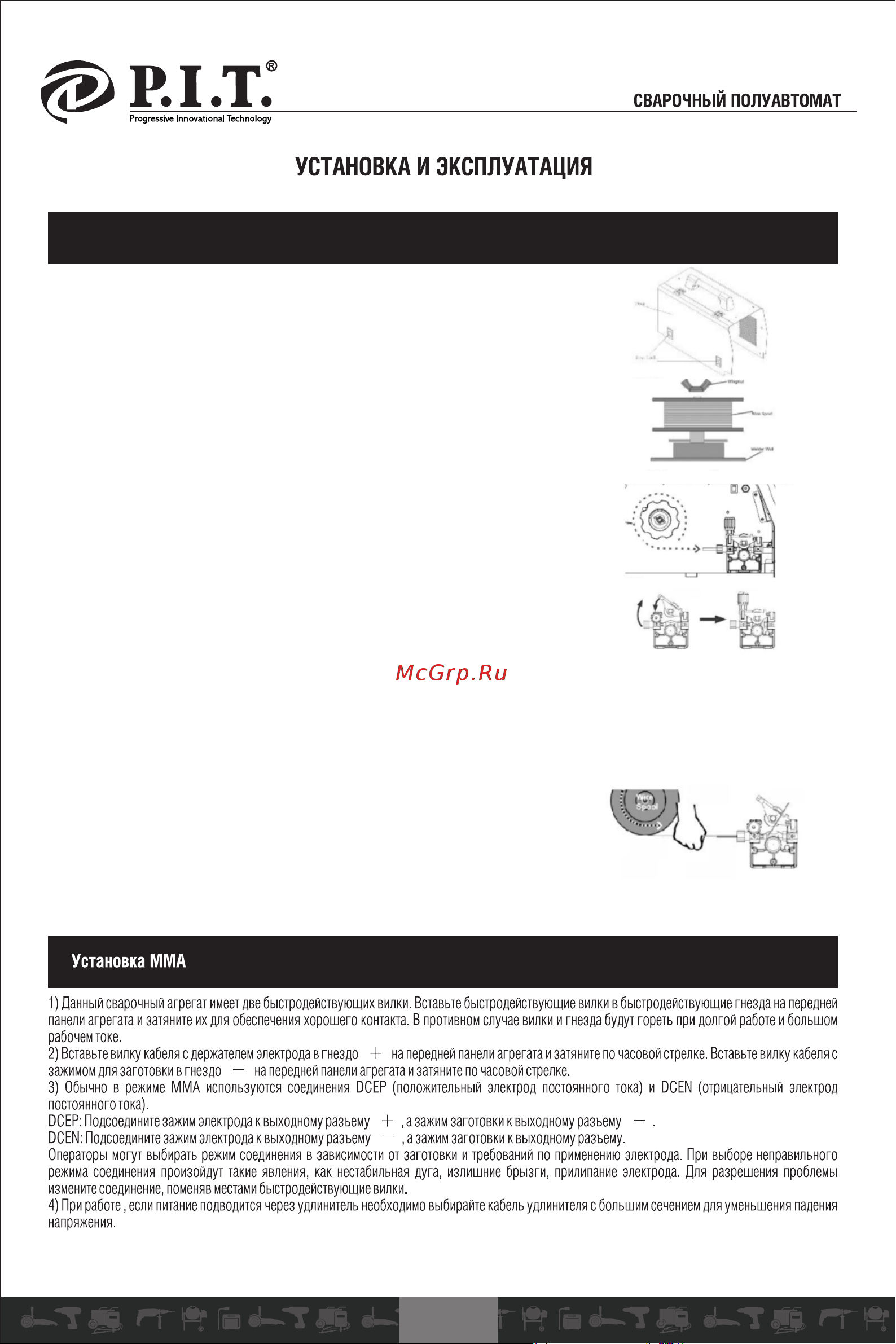

СВАРОЧНЫЙ ПОЛУАВТОМАТ УСТАНОВКА И ЭКСПЛУАТАЦИЯ Подготовка к работе Установка валика сварочной проволоки и направляющего валика 1 Предварительно отключите аппарат от электрической сети 2 Откройте крышку 3 Установите катушки 1 или 5 кг в зависимости от модели При замене катушки снимите старую катушку и остатки проволоки Затем установите новую катушку на ось катушки и совместите ролике фиксатором катушки Затяните прижимную шайбу Примечание Если катушка вращается свободно то ее следует затянуть лучше так как это может привести к распутыванию сварочной проволоки что приведет к проблемам с подачей проволоки 4 Проволока должна подаваться в этом направлении 5 Инструкция к направляющему ролику Поверните ручку натяжителя подачи против часовой стрелки чтобы ослабить ее и потяните вниз чтобы снять напряжение Подпружиненная ручка перемещается вверх как показано на рисунке 5 1 Поверните ручку направляющего ролика против часовой стрелки 5 2 Снимите ручку направляющего ролика чтобы найти ролик подачи 5 3 При необходимости поверните или замените направляющий ролик и убедитесь что он подходит для используемого типа сварочной проволоки и что указанный диаметр совпадает с диаметром сварочной проволоки 5 4 Снова вверните ручку направляющего ролика чтобы закрепить ее 6 Отрежьте изогнутую и скрученную проволоку На обрезанном конце не должно быть углублений или острых краев сократитьснова если это необходимо 7 Поддерживайте натяжение проволоки и оставьте не менее 30 см проволоки во впускном вкладыше и направляющей подачи 8 Потяните и поверните сопло чтобы снять его 9 Открутите контактную насадку против часовой стрелки и снимите ее 10 Вставьте кабель шланга по прямой пинии чтобы сварочная проволока легко проходила через него Оставьте ведро открытым чтобы вы могли контролировать механизм подачи Установка ММА 1 Данный сварочный агрегат имеет две быстродействующих вилки Вставьте быстродействующие вилки в быстродействующие гнезда на передней панели агрегата и затяните их для обеспечения хорошего контакта В противном случае вилки и гнезда будут гореть при долгой работе и большом рабочем токе 2 Вставьте вилку кабеля с держателем электрода в гнездо на передней панели агрегата и затяните по часовой стрелке Вставьте вилку кабеля с зажимом для заготовки в гнездо на передней панели агрегата и затяните по часовой стрелке 3 Обычно в режиме ММА используются соединения ОСЕР положительный электрод постоянного тока и ОСЕЙ отрицательный электрод постоянноготока ОСЕР Подсоедините зажим электрода к выходному разьему а зажим заготовки к выходному разьему ОСЕЙ Подсоедините зажим электрода к выходному разьему а зажим заготовки к выходному разьему Операторы могут выбирать режим соединения в зависимости ст заготовки и требований по применению эпектрода При выборе неправильного режима соединения произойдут такие явления как нестабильная дуга излишние брызги прилипание электрода Для разрешения проблемы измените соединение поменяв местами быстродействующие видки 4 При работе если питание подводится через удлинитель необходимо выбирайте кабель удлинителя с большим сечением для уменьшения падения напряжения 20
