Came G6500 [13/28] Регулировка концевых выключателей
![Came G6500 [13/28] Регулировка концевых выключателей](/views2/1777555/page13/bgd.png)
45°
45°
Стр.
13
13 - Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

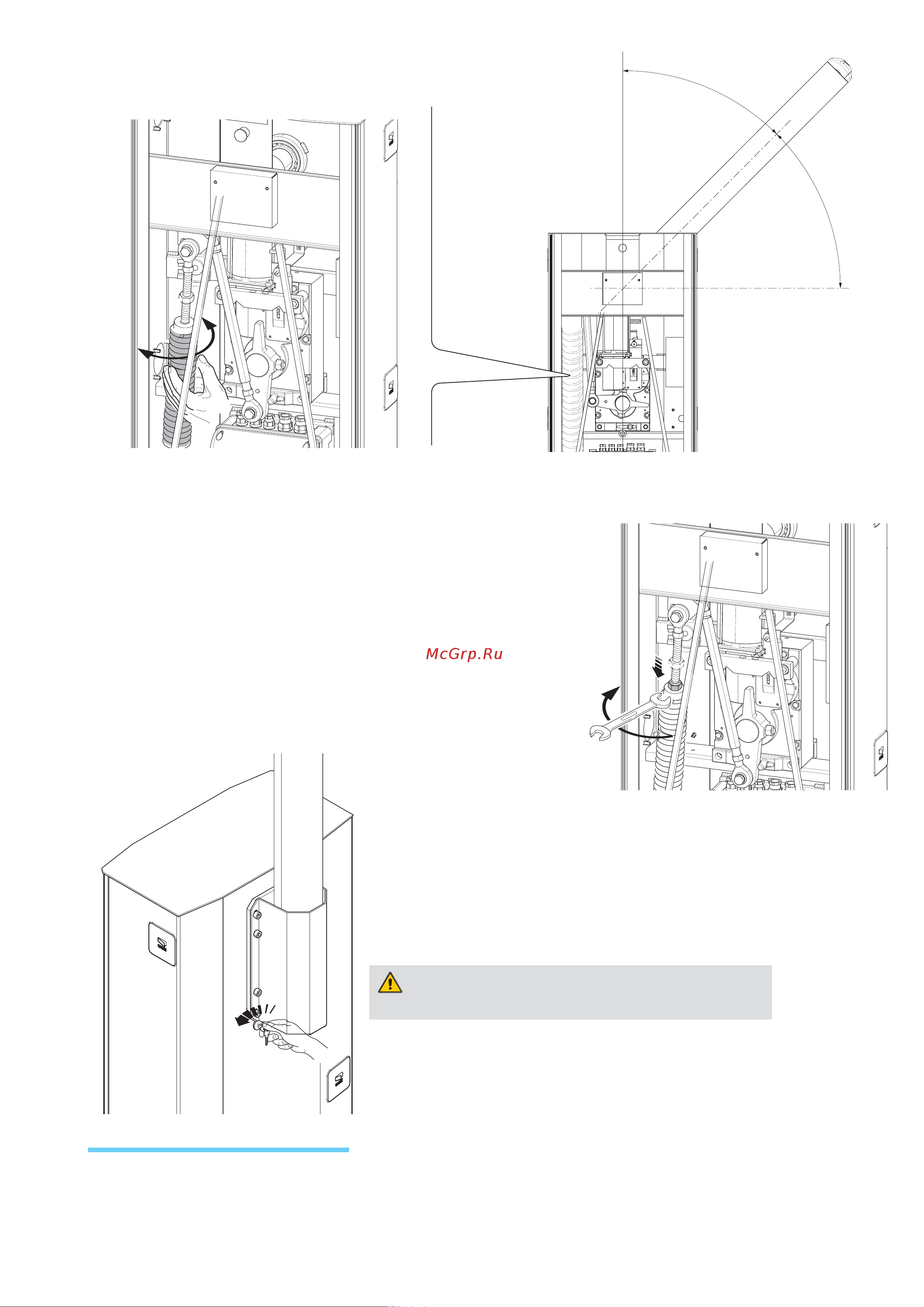

Разблокируйте привод и поверните пружину вручную, чтобы увеличить или
уменьшить силу тяги. Стрела должна остановиться в положении 45°.
Важное примечание: эта процедура выполняется только после проведения всех электрических подключений к блоку управления.
Закройте смотровую дверцу и подключите электропитание к системе. Включите шлагбаум, чтобы убедиться в том, что в закрытом
положении стрела располагается горизонтально по отношению к дорожному полотну, а в открытом — под углом около 89°.
Внимание! Для большей безопасности все действия по открыванию и закрыванию стрелы должны выполняться при закрытой
смотровой дверце!
Регулировка концевых выключателей
Зафиксируйте крепежную гайку тяги на пружине.
Заблокируйте привод.
Примечание: проверьте правильность работы пружины:
- при вертикальном положении стрелы пружина находится в
свободном состоянии;
- при горизонтальном положении стрелы пружина находится в
натянутом состоянии.
Внимание! По завершении процедуры балансировки
СМАЖЬТЕ ПРУЖИНЫ С ПОМОЩЬЮ СМАЗКИ-СПРЕЯ!
Выполните электрические подключения к блоку управления (см.
параграф об электрических подключениях).
