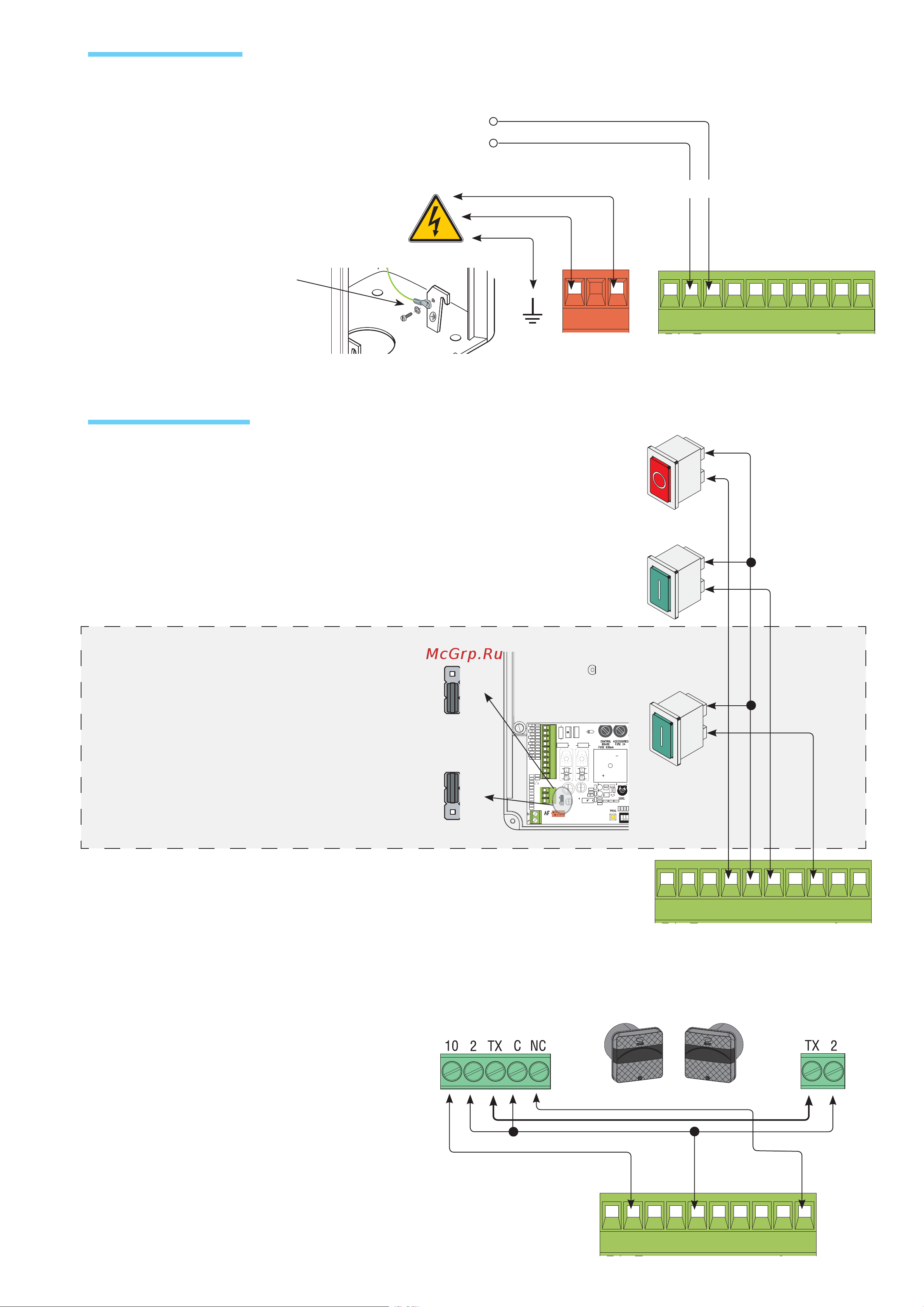

Клеммы для питания дополнительных устройств:
- ~24 В в стандартных условиях;
- =24 В, когда работают аккумуляторы аварийного питания.
Макс. допустимая суммарная мощность: 40 Вт
Напряжение питания ~230 В, частота 50/60 Гц
Кольцевой кабельный наконечник с
винтом и шайбой для заземления
Кнопка для команд открывания и закрывания
шлагбаума (НР контакт). Стрела поднимается или
меняет направление движения в зависимости от
заданного положения dip-переключателя 2.
Проверьте, чтобы перемычка (14, стр. 16)
располагалась так, как показано на рисунке.
Кнопка для команды закрывания (НР контакт).
Эта установка носит обязательный характер при
включенном режиме "Присутствие оператора".
Установите перемычку так, как показано на
рисунке.
Контакт (НЗ) режима «Немедленное закрывание»
Автоматическое закрывание стрелы после проезда
транспортного средства через зону действия
устройств безопасности.
Если функция не используется, установите dip-
переключатель 8 в положение ON.
Кнопка "Стоп" (НЗ контакт). Исключает возможность автоматического закрывания.
Чтобы стрела возобновила движение, необходимо нажать на соответствующую кнопку
кодонаборной клавиатуры или брелока-передатчика.
Если функция не используется, установите dip-переключатель 9 в положение ON.
Кнопка открывания (НР контакт)
Питание и аксессуары
Устройства управления
Фотоэлементы DELTA S
