Came G6500 [9/28] Монтаж автоматики
![Came G6500 [9/28] Монтаж автоматики](/views2/1777555/page9/bg9.png)
1
2
Стр.
9
- Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

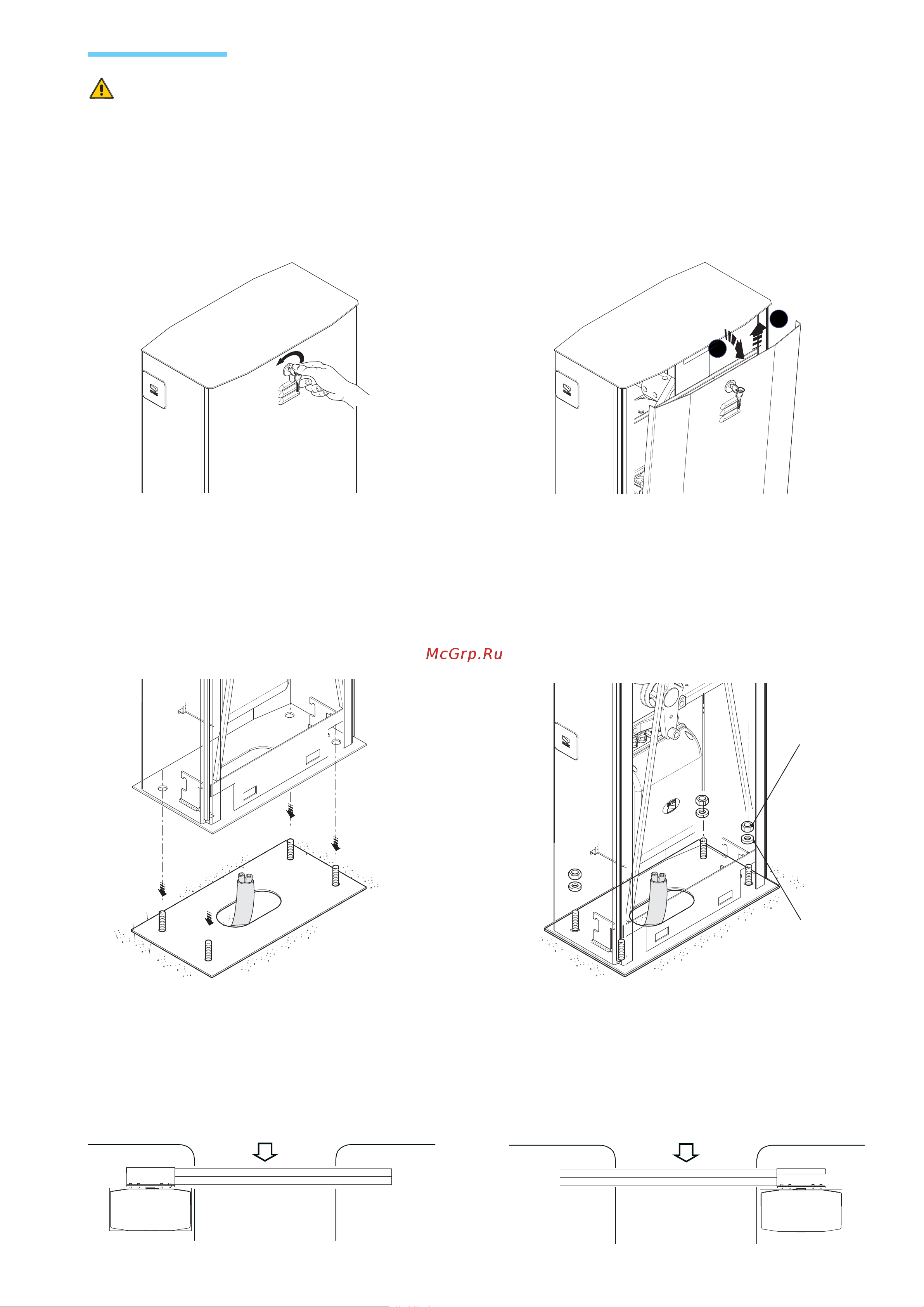

Вставьте индивидуальный ключ в замок и поверните его против часовой стрелки. Снимите смотровую дверцу с тумбы.
Установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб.
Примечание: установите тумбу таким образом, чтобы смотровая дверца была обращена в более удобную для обслуживания
сторону.
Внимание: установка шлагбаума должна осуществляться, по крайней мере, двумя специалистами. Используйте
надлежащие инструменты для подъема шлагбаума при его транспортировке и установке.
Во время крепления шлагбаума его положение может быть нестабильным. Не опирайтесь на шлагбаум до завершения работ
во избежание возможного опрокидывания.
Чтобы изменить направление вращения в дальнейшем, запросите техническую документацию в магазине или свяжитесь с
ближайшим филиалом Came (смотрите последнюю страницу или зайдите на сайт www.came.com).
ЛЕВОСТОРОННИЙ
шлагбаум
ПРАВОСТОРОННИЙ
шлагбаум
Сторона въезда
Внутренняя
территория
Сторона въезда
Внутренняя
территория
Монтаж автоматики
Гайка UNI 5588
M12
Шайба
