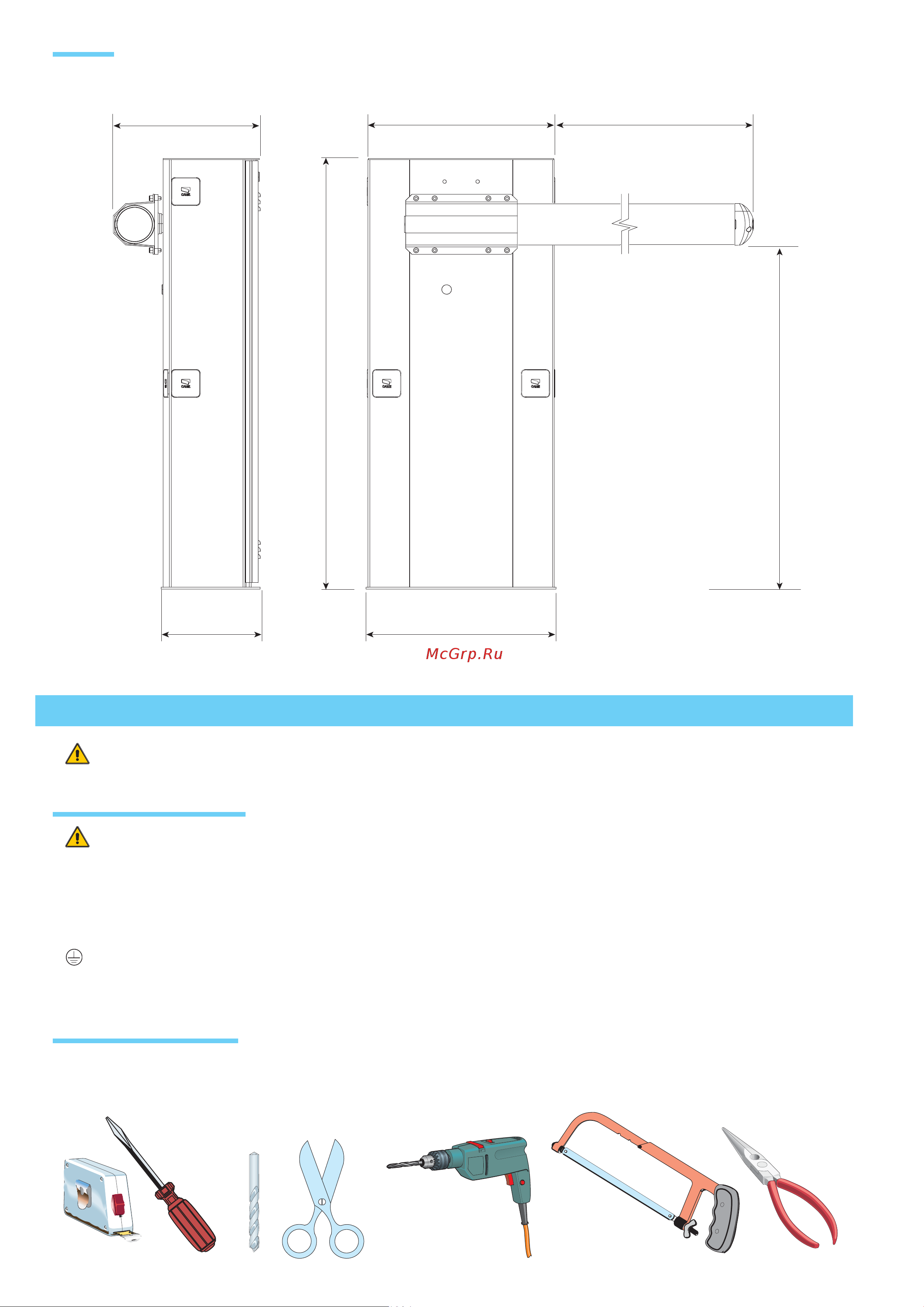

![Came G6500 [6/28] Max 6500](/views2/1777555/page6/bg6.png)
356
1077
450 max. 6500
863
460240
Стр.
6
- Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
Размеры
Перед началом монтажных работ выполните следующее:
• Убедитесь в том, что питание блока управления осуществляется от отдельной линии с соответствующим автоматическим
выключателем, при этом расстояние между контактами должно быть не менее 3 мм.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
• Подготовьте дренажную трубу, которая позволит избежать застоя воды, способного привести к окислению используемых
материалов.
• Убедитесь в том, чтобы между внутренними соединениями кабеля, обеспечивающими непрерывность контура
безопасности, и другими токопроводящими частями была предусмотрена дополнительная изоляция.
Установка должна производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
Инструменты и материалы
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят
произвести установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен
минимальный набор инструментов, необходимых для проведения монтажных работ.
Монтаж
Предварительные проверки
