16 - Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

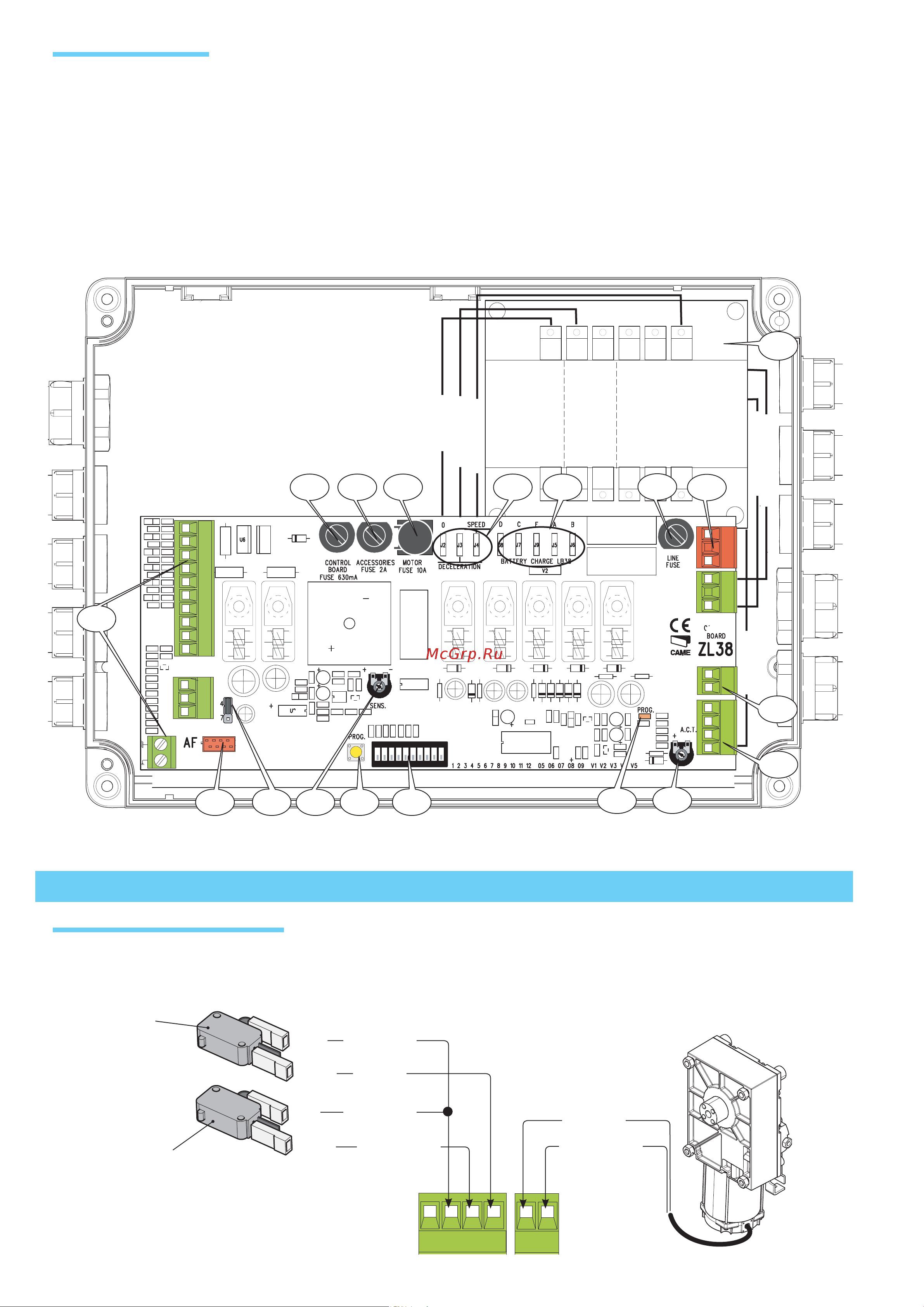

1 - Плавкий предохранитель аксессуаров
2 - Предохранитель линии
3 - Предохранитель блока управления
4 - Предохранитель мотора
5 - Клеммная колодка для аксессуаров
6 - Разъем для платы радиоприемника
7 - Триммер SENS: регулировка чувствительности токовой
системы защиты
8 - Триммер TCA: регулировка времени автоматического
закрывания.
9 - Dip-переключатель выбора функций и режимов работы
10 - Кнопка запоминания кодов
11 - Светодиодный индикатор радиокода/автоматического
закрывания
12 - Триммеры для регулировки скорости и замедления
13 - Разъемы для подключения платы 002LB38 (подзарядка
аккумуляторов)
14 - Перемычка выбора типа управления для кнопки 2-7
15 - Трансформатор
16 - Клеммная колодка подключения питания
17 - Клеммная колодка мотора
18 - Клеммная колодка концевых выключателей
Мотор =24 В
Микровыключатель
закрывания
Оранжевый
Оранжевый
Белый
Красный
Коричневый
Микровыключатель
открывания
На рисунке изображено подключение левостороннего шлагбаума. У правостороннего шлагбаума провода привода и
концевых выключателей поменяны местами.
