Came G6500 [20/28] Отключите электропитание и или отсоедините аккумуляторы аварийного питания и вставьте плату радиоприемника важное примечание электронная плата распознает плату радиоприемника только при подключенном электропитании
![Came G6500 [20/28] Отключите электропитание и или отсоедините аккумуляторы аварийного питания и вставьте плату радиоприемника важное примечание электронная плата распознает плату радиоприемника только при подключенном электропитании](/views2/1777555/page20/bg14.png)
/.
.
-
04 & &#
&!
.
,
,
,4
%
#
#
'.$48
28
ATOMO
AT01 • AT02
AT04
CAME
CAME
CAME
Стр.
20
20 - Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

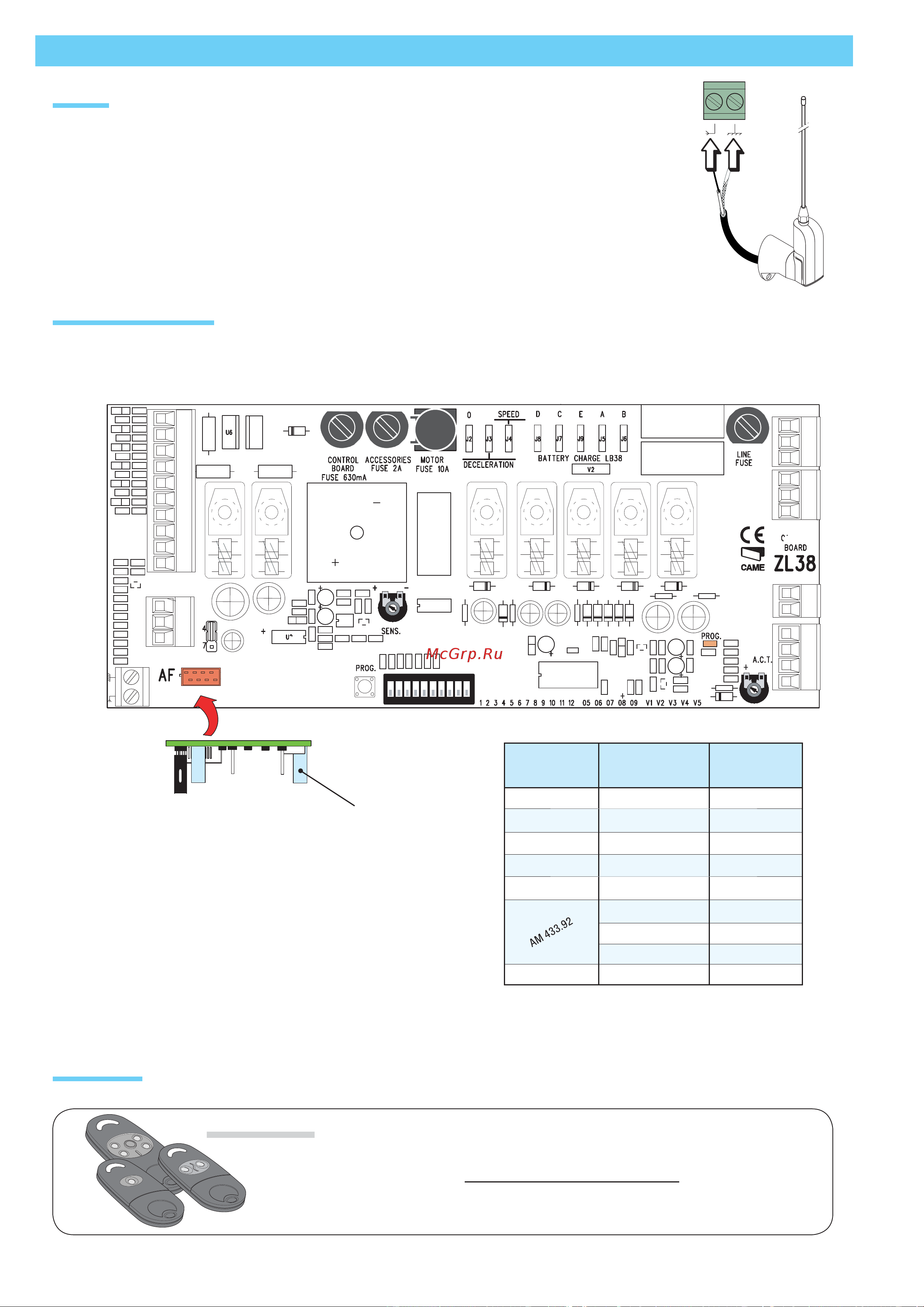

Плата радиоприемника AF
Подключите антенный кабель RG58 к соответствующим клеммам.
Отключите электропитание и/или отсоедините аккумуляторы аварийного питания и вставьте плату радиоприемника. Важное
примечание: электронная плата распознает плату радиоприемника только при подключенном электропитании.
Прочитайте инструкции, прилагающиеся к
упаковке платы радиоприемника AF43SR.
Частота -МГц Плата
радиоприемника
Серия
передатчиков
FM 26.995 AF130 TFM
FM 30.900 AF150 TFM
AM 26.995 AF26 TOP
AM 30.900 AF30 TOP
AM 40.685 AF40 TOUCH
AF43S / AF43SM TAM / TOP
AF43SR ATOMO
AF43S / AF43TW TWIN
AM 868.35 AF868 TOP
