19 - Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

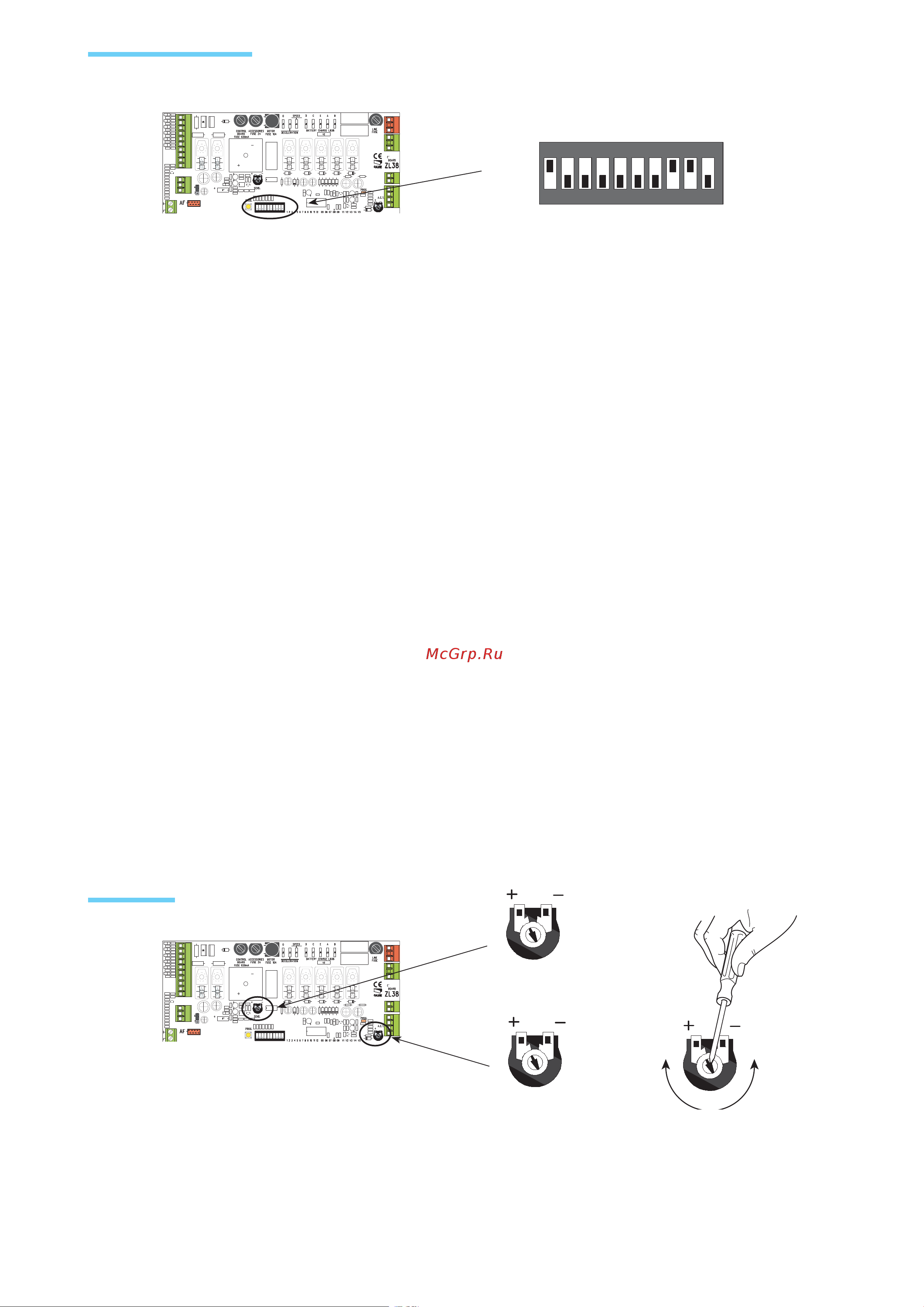

1 ON - Автоматическое закрывание. Таймер автоматического закрывания включается в конце цикла открывания.
Предварительно заданное время может быть отрегулировано и зависит от возможного срабатывания
устройств безопасности; после полной остановки системы или при отсутствии электроэнергии таймер не
включается (1 OFF - отключено).
2 OFF - Открыть-Закрыть с помощью кнопки (2-7) и/или передатчика (необходима радиоприемная плата).
2 ON - Только открыть с помощью кнопки (2-7) и/или передатчика (необходима радиоприемная плата).
3 ON - Контактный выход 24 В (10-E). Стрела находится в движении и в закрытом положении.
3 OFF - Контактный выход 24 В (10-Е). Стрела в движении.
4 ON - Присутствие оператора. Шлагбаум работает при постоянном нажатии на кнопку: кнопку 2-3 для открывания
и кнопку 2-7 для закрывания (установите перемычку 14 так, как показано на рисунке, стр. 16).
5 ON - Предварительное включение сигнальной лампы во время открывания и закрывания шлагбаума. После
команды открыть или закрыть шлагбаум сигнальная лампа и/или дюралайт, подключенная(ые) к [10-E1],
мигает(ют) в течение 5 секунд до начала движения стрелы.
6 ON - Обнаружение препятствий. При остановленном приводе (шлагбаум закрыт, открыт или остановлен с
помощью команды полной остановки) предотвращает движение стрелы, если устройства безопасности
(например, фотоэлементы) обнаруживают на ее пути препятствие.
7 ON - Режим "Ведомый". Должен быть активирован при совместном использовании двух шлагбаумов (см.
параграф "Подключение двух шлагбаумов в режиме совместной работы).
8 OFF - Немедленное закрывание.Автоматическое закрывание шлагбаума после проезда транспортного средства
через зону действия устройств безопасности. Подключите устройство безопасности к контактам [2-С5]. Если
функция не используется, установите dip-переключатель в положение ON.
9 OFF - Полный стоп. Остановка системы и исключение автоматического закрывания; чтобы возобновить движение
стрелы, нажмите на кнопку устройства управления или передатчика. Подключите кнопку к контактам [1-2].
Если функция не используется, установите dip-переключатель в положение ON.
10 ON - Торможение. Усиление торможения стрелы в процессе закрывания шлагбаума (10 OFF - отключено).
ПЕРЕЧЕНЬ РЕГУЛИРОВОК:
- A.C.T. Регулирует время ожидания в открытом положении. По истечении заданного времени шлагбаум закрывается
автоматически. Время ожидания может составлять от 1 до 120 секунд.
- SENS Регулирует чувствительность токовой системы защиты, управляющей силой тяги привода, во время движения;
если фактическое значение показателя превышает заданное, система меняет направление движения.
Исходные установки
Выбор режимов работы
Регулировки
