CAME
1
5
11
7
9
4
3
12
10
8
6
2
6
Стр.
7
- Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
1) Шлагбаум 001G6500
2) Сигнальная лампа
3) Стрела трубчатая
4) Дюралайт
5) Красные светоотражающие наклейки
6) Фотоэлементы

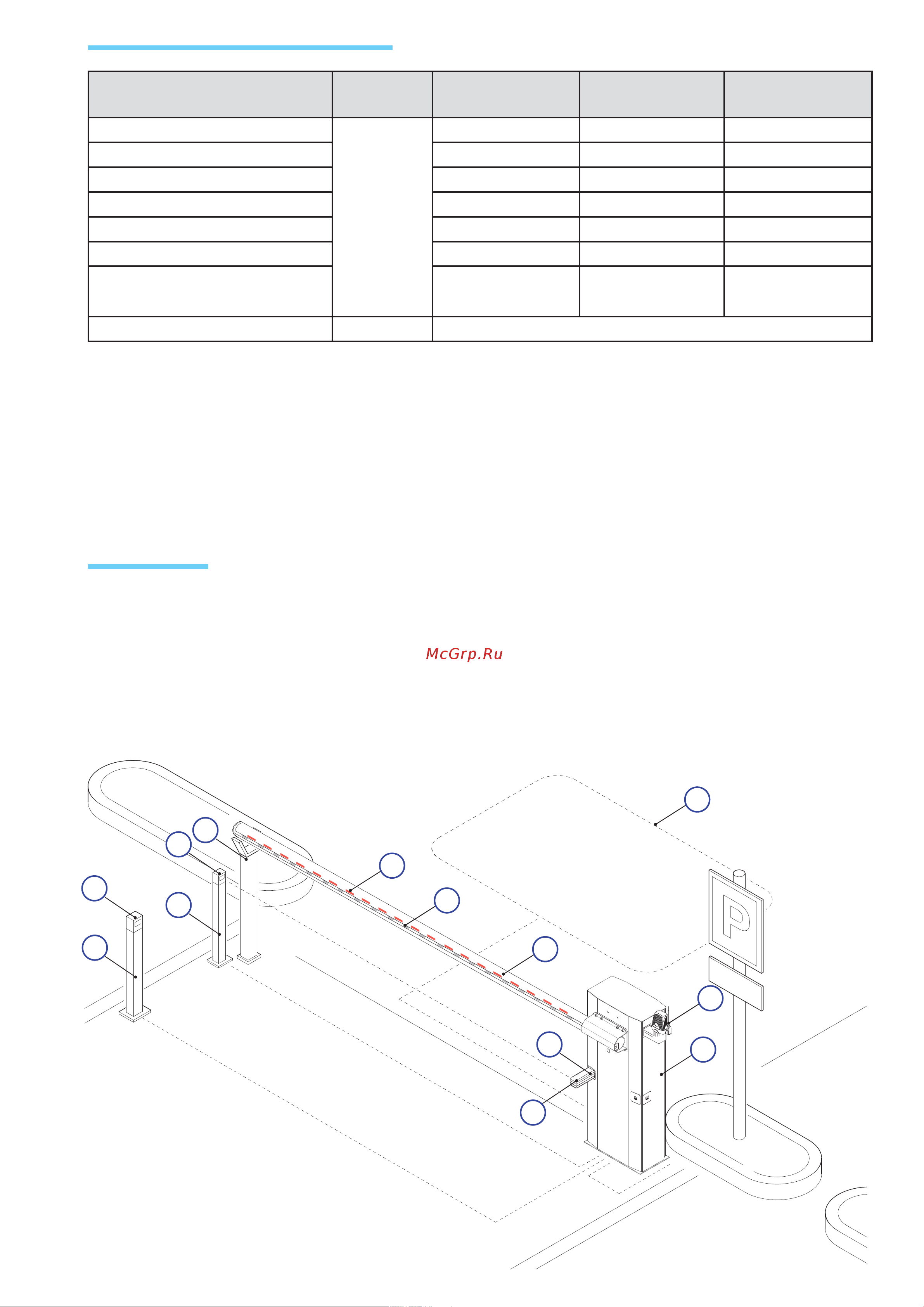

Вариант системы
Типология кабелей и минимальные сечения
Важное примечание: если длина кабеля отличается от приведенной в таблице, то необходимо определить надлежащее
сечение кабеля исходя из фактической потребляемой мощности устройства в соответствии с указаниями стандарта CEI EN
60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении
устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией
соответствующего изделия.
7) Консоль для фотоэлементов
8) Стойка под фотоэлементы
9) Неподвижная опора
10) Устройство управления (кодонаборная клавиатура, магнитный
ключ, проксимити-устройство и т.д.)
11) Стойка для устройства управления
12) Металлодетектор
Подключение Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Напряжение питания 230 В
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 1,5 мм
2
3G x 2,5 мм
2
Напряжение питания мотора 24 В 2G x 1,5 мм
2
2G x 1,5 мм
2
2G x 2,5 мм
2
Сигнальная лампа 2 x 1,5 мм
2
2 x 1,5 мм
2
2 x 1,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
4 x 0,5 мм
2
4 x 0,5 мм
2
Электропитание аксессуаров 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Устройства управления и
безопасности
2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Подключение антенны RG58 макс. 10 м
