Стр.
5
- Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
Электропитание мотора: =24 В - 50/60 Гц
Макс. потребляемый ток: 15 A
Мощность: 300 Вт
Макс. вращающий момент: 600 Нм
Передаточное отношение: 1/202
Технические характеристики
Описание компонентов

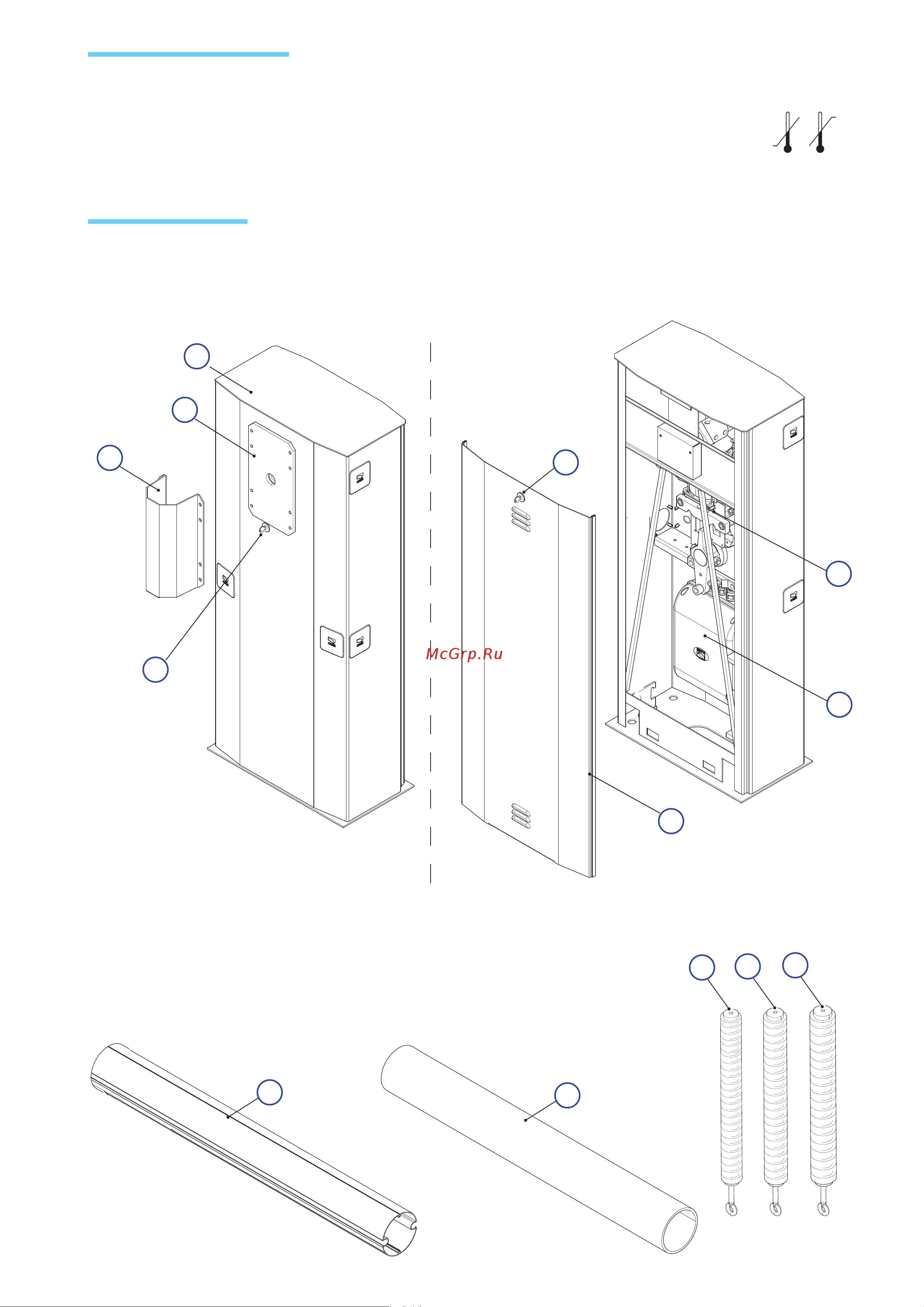

1) Тумба
2) Пластина передающего вала
3) Кожух для крепления стрелы
4) Разблокировка привода с помощью
АКСЕССУАРЫ
ШЛАГБАУМ
11) Стрела трубчатая алюминиевая в комплекте с профилем для паза
12) Стрела трубчатая алюминиевая
13) Балансировочная пружина, Ø 40 мм
14) Балансировочная пружина, Ø 50 мм
15) Балансировочная пружина, Ø 55 мм
индивидуального ключа
5) Замок дверцы с индивидуальным ключом
6) Привод
7) Блок управления
8) Смотровая дверца
Время открывания: 4÷8 с
Интенсивн. использ.: интенсивн. исп.
Класс защиты: IP54
Масса: 78,5 кг
Класс изоляции: I
Содержание
- Активирование радиоуправления 2
- Декларация о соответствии ес 2
- Монтаж 2
- Назначение и ограничения в использовании 2
- Оглавление 2
- Описание 2
- Описание блока управления 2
- Подключение двух шлагбаумов для совместной работы 2
- Техническое обслуживание 2
- Указания по технике безопасности 2
- Условные обозначения 2
- Утилизация отходов 2
- Электрические подключения 2
- Важные правила техники безопасности 3
- Внимание 3
- Прочитайте внимательно 3
- Назначение 4
- Назначение и ограничения в использовании 4
- Ограничения в использовании 4
- Описание 4
- Условные обозначения 4
- Аксессуары 5
- Описание компонентов 5
- Технические характеристики 5
- Шлагбаум 5
- Max 6500 6
- Инструменты и материалы 6
- Монтаж 6
- Предварительные проверки 6
- Размеры 6
- Вариант системы 7
- Типология кабелей и минимальные сечения 7
- Винт m12x40 uni 5739 8
- Гайка m12 uni5588 8
- Установка монтажного основания 8
- Шайба 8
- Гайка uni 5588 m12 9
- Монтаж автоматики 9
- Шайба 9
- G06850 11
- Балансировка стрелы 11
- Регулировка концевых выключателей 13
- Описание блока управления 15
- Ручная разблокировка шлагбаума 15
- Технические характеристики 15
- 2 12 13 3 16
- 8 7 10 11 16
- Основные компоненты 16
- Привод и концевые выключатели 16
- Электрические подключения 16
- Питание и аксессуары 17
- Устройства управления 17
- Белый красный 18
- Максимальный 18
- Минимальный 18
- Регулировка скорости движения и замедления 18
- Средний 18
- Устройства безопасности 18
- Устройства сигнализации 18
- Черный 18
- Активирование радиоуправления 20
- Антенна 20
- Отключите электропитание и или отсоедините аккумуляторы аварийного питания и вставьте плату радиоприемника важное примечание электронная плата распознает плату радиоприемника только при подключенном электропитании 20
- Передатчики 20
- Плата радиоприемника 20
- Плата радиоприемника af 20
- Подключите антенный кабель rg58 к соответствующим клеммам 20
- Прочитайте инструкции прилагающиеся к упаковке платы радиоприемника af43sr 20
- T132 t134 t138 t152 t154 t158 21
- T432 t434 t438 tam 432sa 21
- Tch 4024 tch 4048 21
- Top 432a top 434a top 302a top 304a 21
- Top 432na top 434na top 862na top 864na top 432s 21
- Twin 2 twin 4 21
- Запоминание 21
- Нажмите и удерживайте в данном положении кнопку prog на электронной плате светодиодный индикатор мигает 21
- Нажмите на кнопку программируемого передатчика если индикатор горит ровным светом программирование прошло успешно 21
- Плата радиоприемника 21
- Руководство fa01235 ru 07 2018 came s p a содержание данного руководства может быть изменено в любое время без предварительного уведомления перевод оригинальных инструкций 21
- Светодиодный индикатор горит ровным светом 21
- Светодиодный индикатор мигает 21
- Смотрите инструкции на упаковке 21
- Красный экранированный кабель 2402c 22awg 22
- Необходимо определить какой из двух шлагбаумов является ведущим а какой ведомым потому что 22
- Подключение двух шлагбаумов для совместной работы 22
- Черный 22
- Черный красный 22
- Важные инструкции по технике безопасности 23
- Осторожно возможно травмирование рук опасность поражения электрическим током запрещен проход во время работы оборудования 23
- Периодическое техническое обслуживание 23
- Техническое обслуживание 23
- Указания по технике безопасности 23
- Утилизация отходов 26
- Декларация о соответствии ес 27
- Came s p a 28
