![Came G6500 [8/28] Винт m12x40 uni 5739](/views2/1777555/page8/bg8.png)
400
600
250
24h
Стр.
8
- Руководство FA01235-RU - 07/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

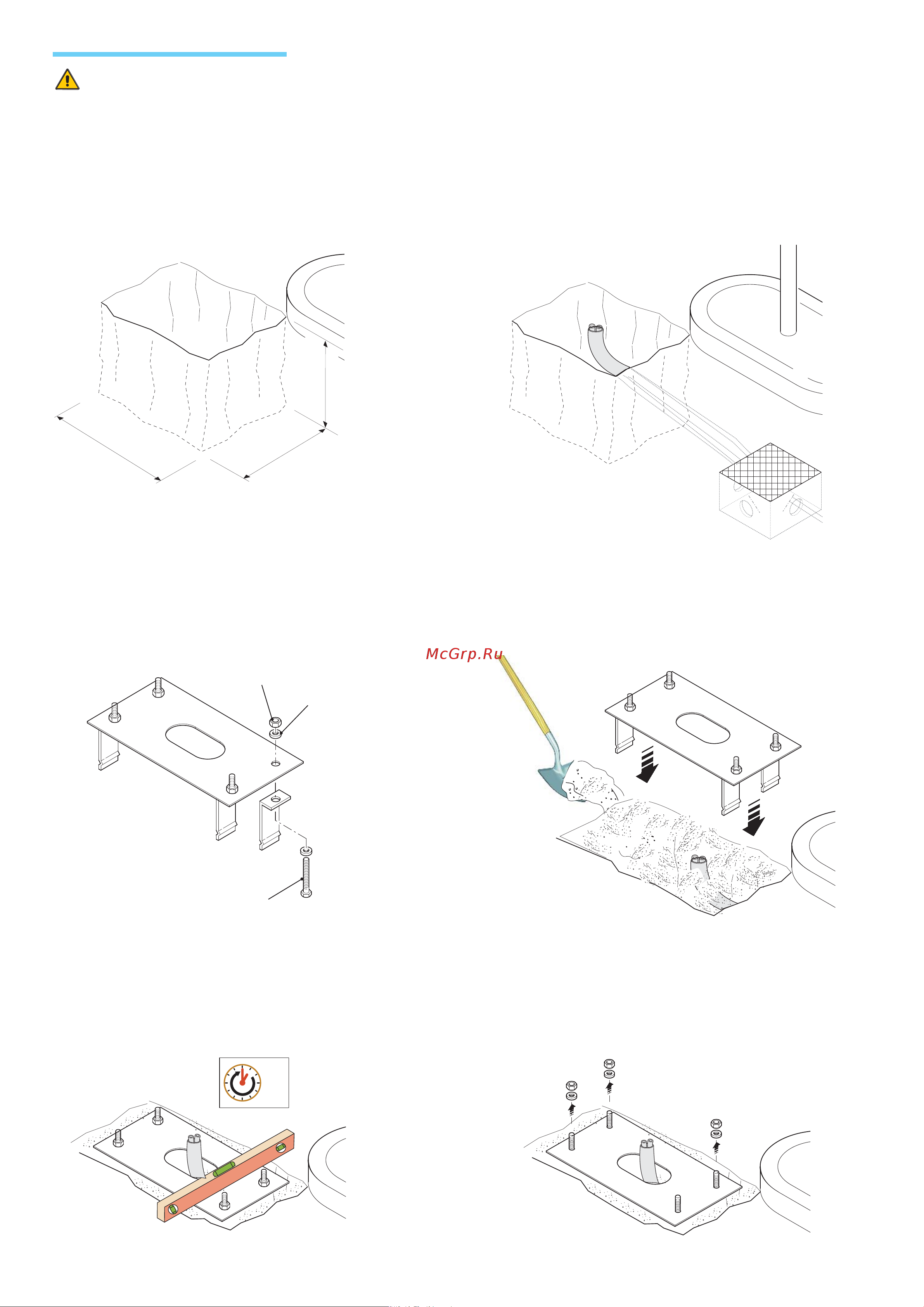

Прикрепите 4 накладные пластины к монтажному основанию.
Заполните яму бетоном, погрузите в него монтажное основание, обращая особое внимание на то, чтобы гофрированные трубы
проходили через специально предусмотренное для них в основании отверстие. Монтажное основание должно быть идеально
ровным, чистым, а резьба болтов должна находиться целиком на поверхности.
Подождите не менее 24 часов, чтобы бетон полностью затвердел. Отвинтите гайки и снимите шайбы с винтов.
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и
дополнительных принадлежностей может меняться от случая к случаю. Таким образом, выбор наиболее подходящего решения
должен осуществляться установщиком на месте.
Произведите выемку грунта под монтажное основание, подготовьте гофрированные трубы, необходимые для проведения
соединений с разветвительным колодцем.
Важное примечание: требуемое количество труб зависит от варианта автоматической системы и предусмотренных
дополнительных устройств.
Установка монтажного основания
Гайка M12 UNI5588
Винт M12x40
UNI 5739
Шайба
