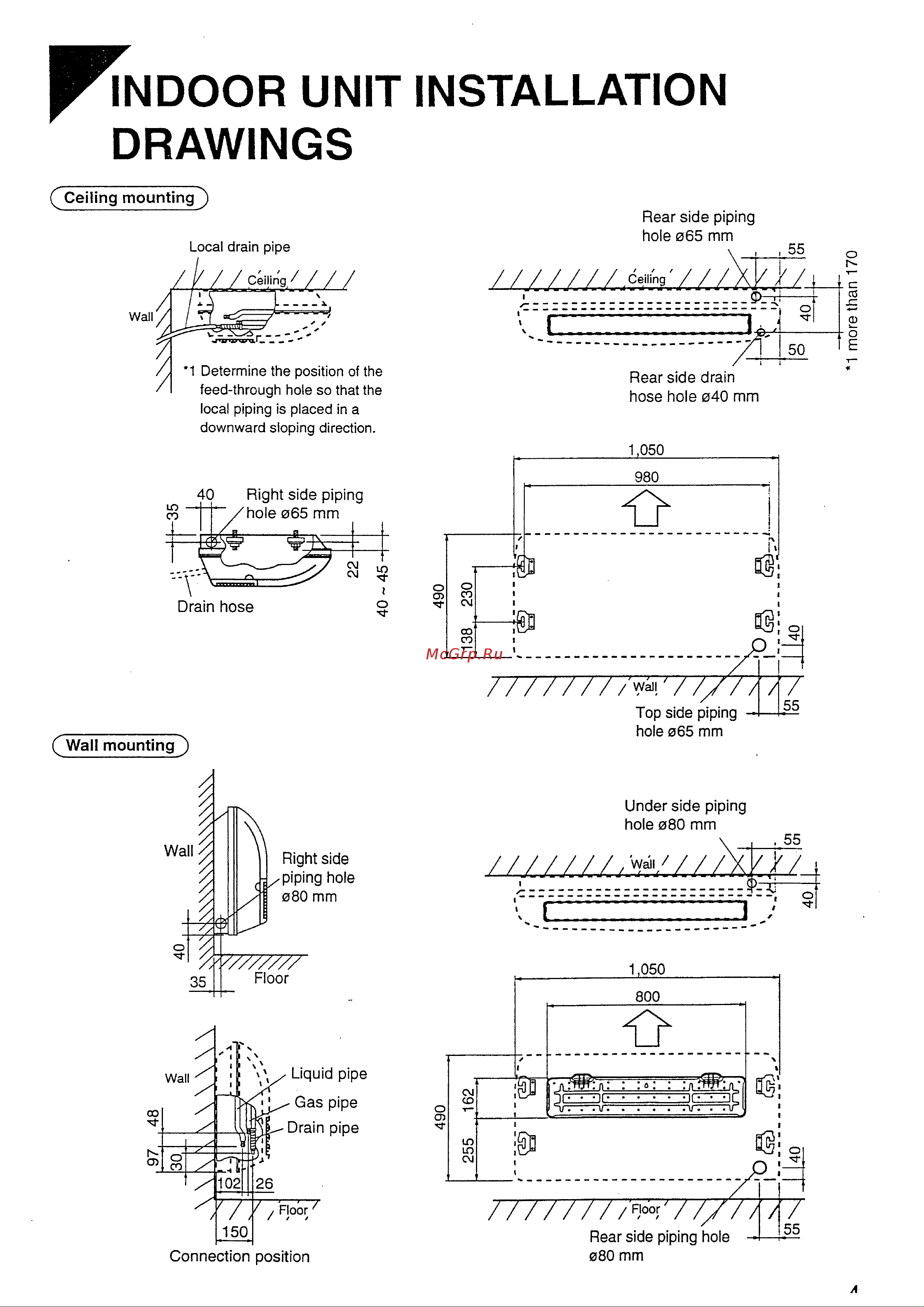

INDOOR UNIT INSTALLATION DRAWINGS Local drain pipe ZZZZ ZZZnZ I 1 Determine the position of the feed through hole so that the local piping is placed in a downward sloping direction 1 more than 170 Rear side piping hole 065 mm Rear side drain hose hole 040 mm Under side piping Wall Right side J piping hole 08O mm Floor Liquid pipe Gas pipe Drain pipe 102 150 Connection position A
