SiT12-205 Configurazione del sistema
Configurazione del sistema 91

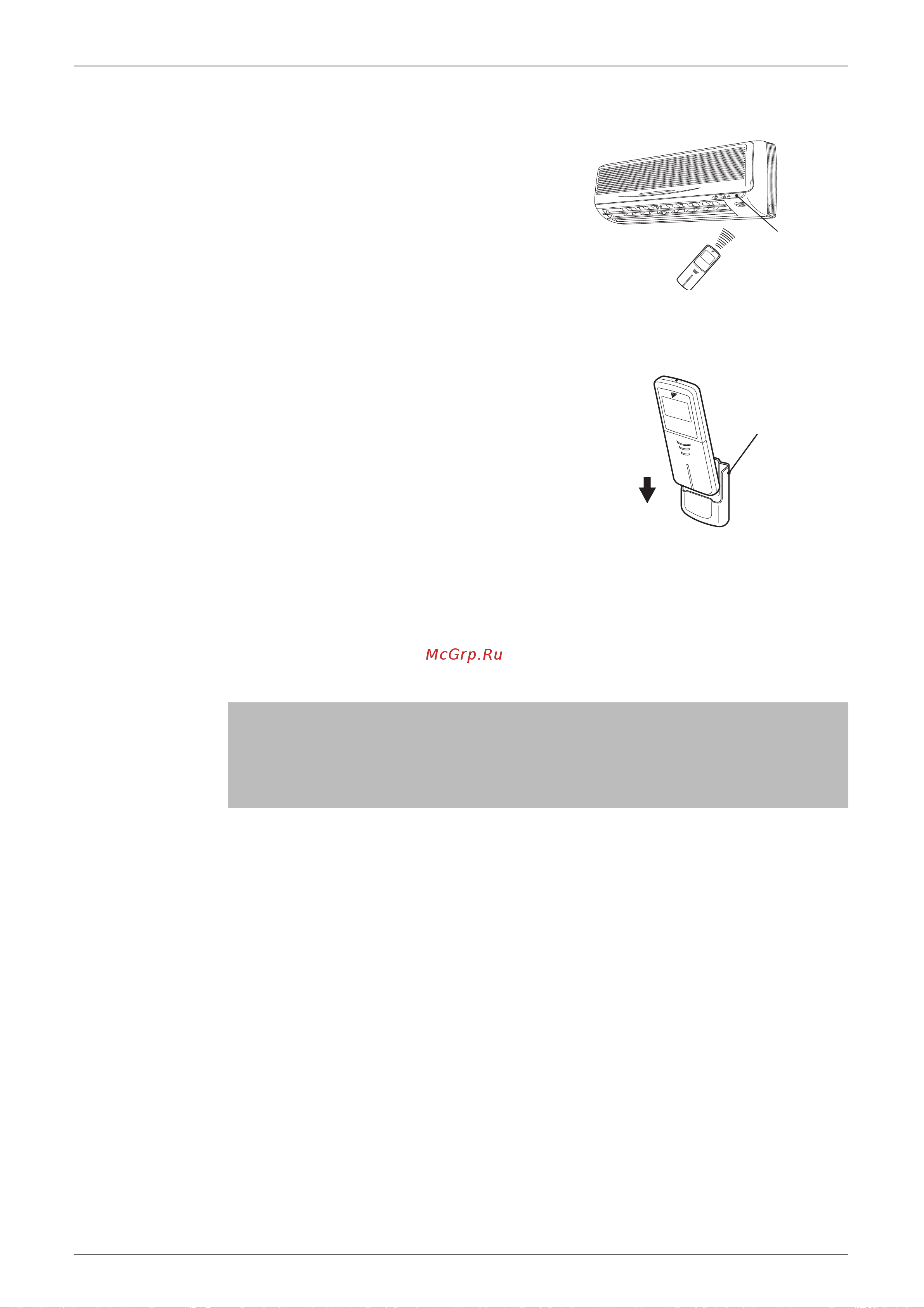

■ Utilizzo del telecomando
• Per usare il telecomando, puntare il trasmettitore
verso l'unità interna. Se un oggetto, ad esempio una
tenda, ostacola la trasmissione del segnale tra l'unità
e il telecomando, l'unità non funziona.
• Fare attenzione a non far cadere né bagnare il
telecomando.
• La distanza massima per le comunicazioni è di 7
metri.
■ Per fissare il supporto del
telecomando a parete:
1. Scegliere un posto dal quale i segnali
possano raggiungere l’unità.
2. Fissare il supporto al muro, ad un pilastro,
ecc., con le viti fornite unitamente al
supporto.
3. Inserire il telecomando nell'apposito
supporto.
ATTENZIONE
Note sul telecomando
• Non esporre mai il telecomando direttamente alla luce del sole.
• La polvere eventualmente accumulata sul trasmettitore o ricevitore riduce la sensibilità. Spolverare con un panno
morbido.
• La trasmissione del segnale può risultare impossibile se nel locale è presente una lampada fluorescente con
avviatore di tipo elettronico (es. lampada del tipo ad inverter). In tal caso rivolgersi al rivenditore.
• Se il segnale del telecomando attiva un altro dispositivo, spostare il dispositivo, oppure consultare il rivenditore.
Ricevitore
Telecomando
supporto
Inserimento
●
Per estrarlo, tirare verso l’alto.
