SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 193

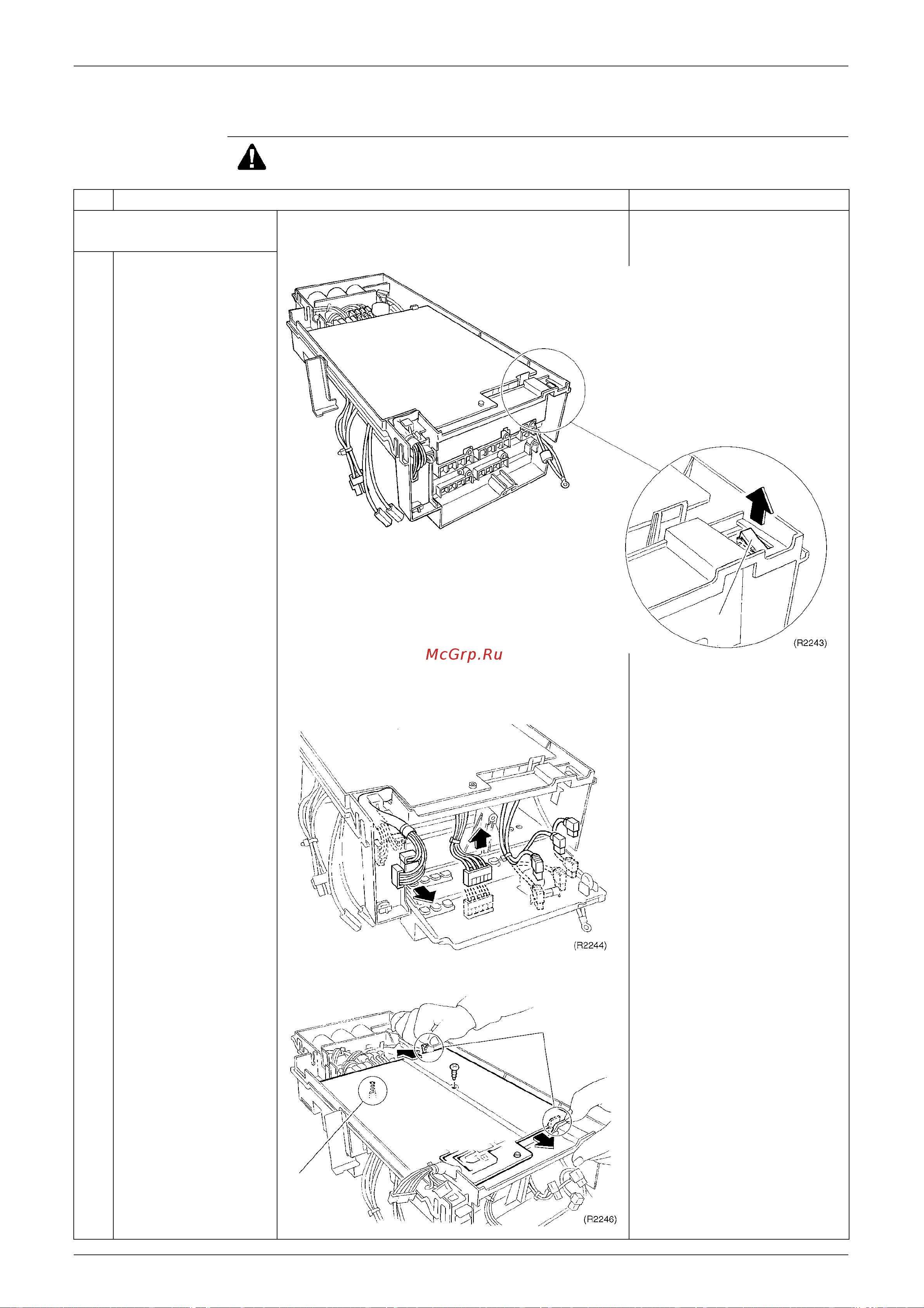

1.4 Smontaggio della scheda elettronica
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1. Smontaggio della scheda
elettronica di controllo
1
Sganciare la linguetta
superiore destra della
morsettiera e aprirla.
2
Scollegare tutti i
connettori della
morsettiera.
3
Svitare 1 vite e
sganciare le due
linguette per rimuovere
la scheda.
Linguetta
Linguette
Barra base
