Altro SiT12-205
224 Altro

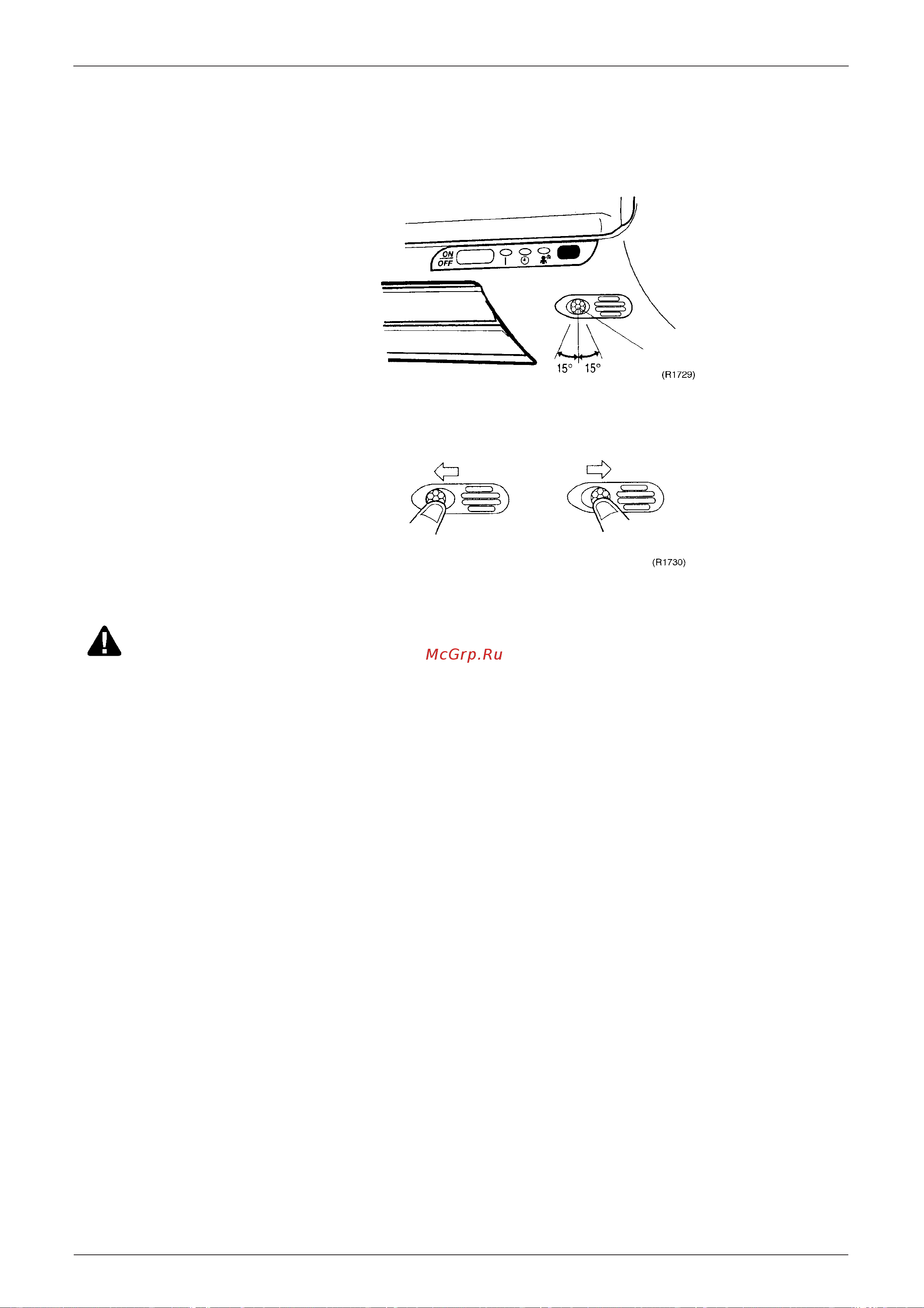

1.1.5 Orientamento del sensore di movimento Intelligent Eye.
Una volta completata l'installazione dell'unità interna, regolare l'orientamento del sensore
Intelligent Eye per assicurare il corretto rilevamento delle persone presenti nel locale.
(Inclinazione regolabile: 15˚ a destra e sinistra rispetto all'asse centrale)
Spingere delicatamente e fare scorrere il sensore in modo da regolare l'inclinazione
desiderata. Orientare il sensore verso il centro del locale o verso la parte della stanza usata
più frequentemente.
Dopo aver regolato l'orientamento, strofinare delicatamente il sensore con un panno pulito,
facendo attenzione a non graffiarlo.
Attenzione Non colpire o urtare violentemente il sensore di movimento Intelligent Eye. Potrebbe
danneggiarsi e non funzionare correttamente.
Non collocare oggetti di grandi dimensioni vicino al sensore. Tenere le unità di
riscaldamento o gli umidificatori al di fuori dell'area di rilevamento del sensore.
Sensore
Intelligent Eye
Spostamento del sensore
verso sinistra
Spostamento del sensore
verso destra
