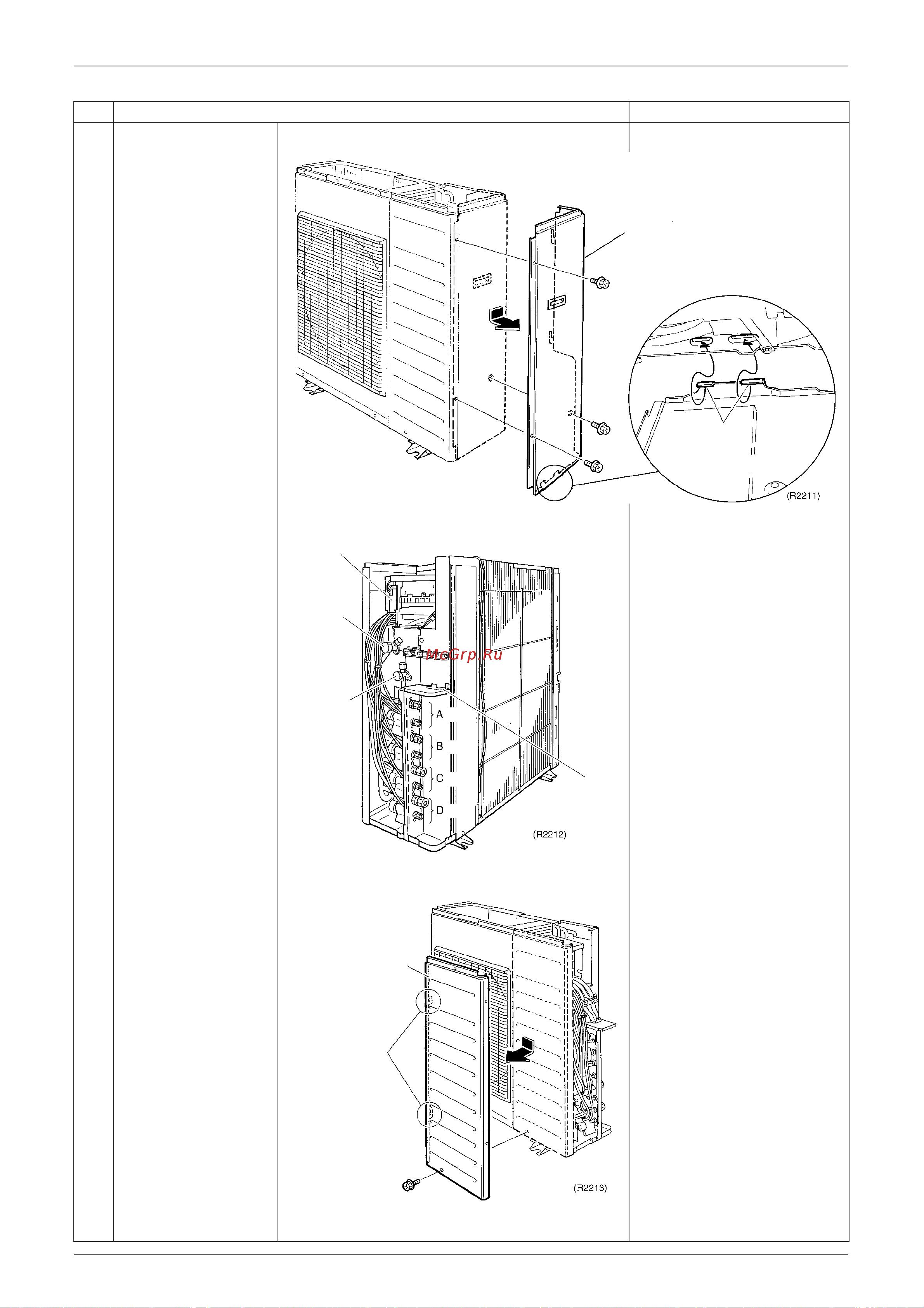

SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 183
3
Togliere 3 viti dal
pannello di destra,
estrarre il pannello
verso il basso,
sganciando le linguette
per liberarlo.
4
La figura mostra gli
attacchi delle tubazioni.
5
Togliere 1 vite dal
pannello di destra,
estrarre il pannello
verso il basso,
sganciando le linguette
per liberarlo.
Fase
Procedura Posizioni
Pannello di destra
(Lato unità
(Lato pannello di destra)
Linguette
Scheda
elettronica
per controllo
manut.
Attacco di
servizio
per linea del
gas
Attacco di
servizio
per la linea
liquido
Schermo
protettivo
contro gli
insetti
attacco
attacco
attacco
attacco
Pannello frontale
destro
Linguette
