Unità esterna (classe 80 / 90) SiT12-205
192 Procedura di smontaggio
3
Togliere il cavo del
termistore dell'aria
esterna dalle apposite
scanalature.
4

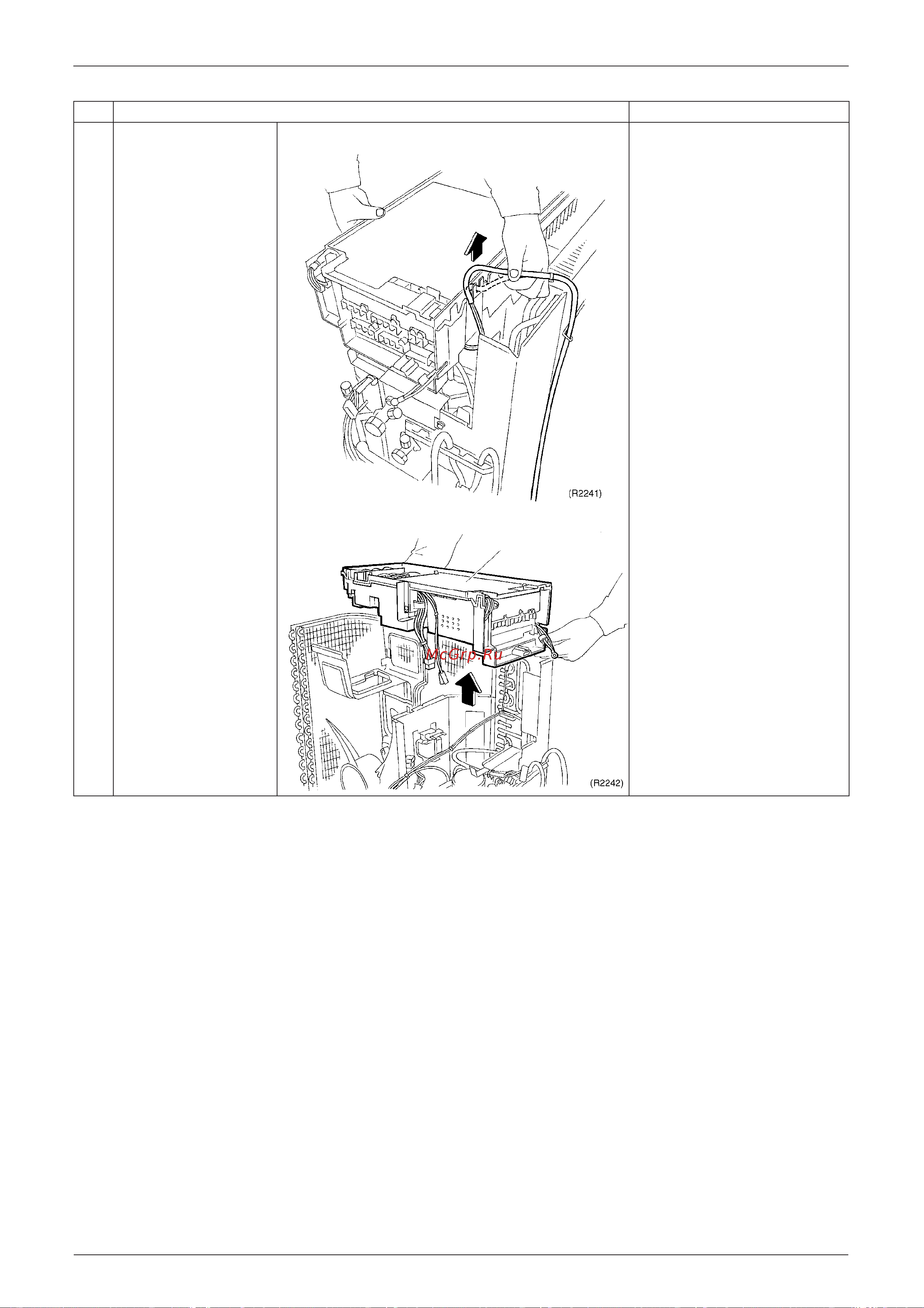

Scollegare i fili e
smontare e sollevare il
quadro elettrico.
Fase
Procedura Posizioni
Quadro elettrico
