Unità esterna (classe 52 / 58 / 68 / 75) SiT12-205
206 Procedura di smontaggio
2. Unità esterna (classe 52 / 58 / 68 / 75)

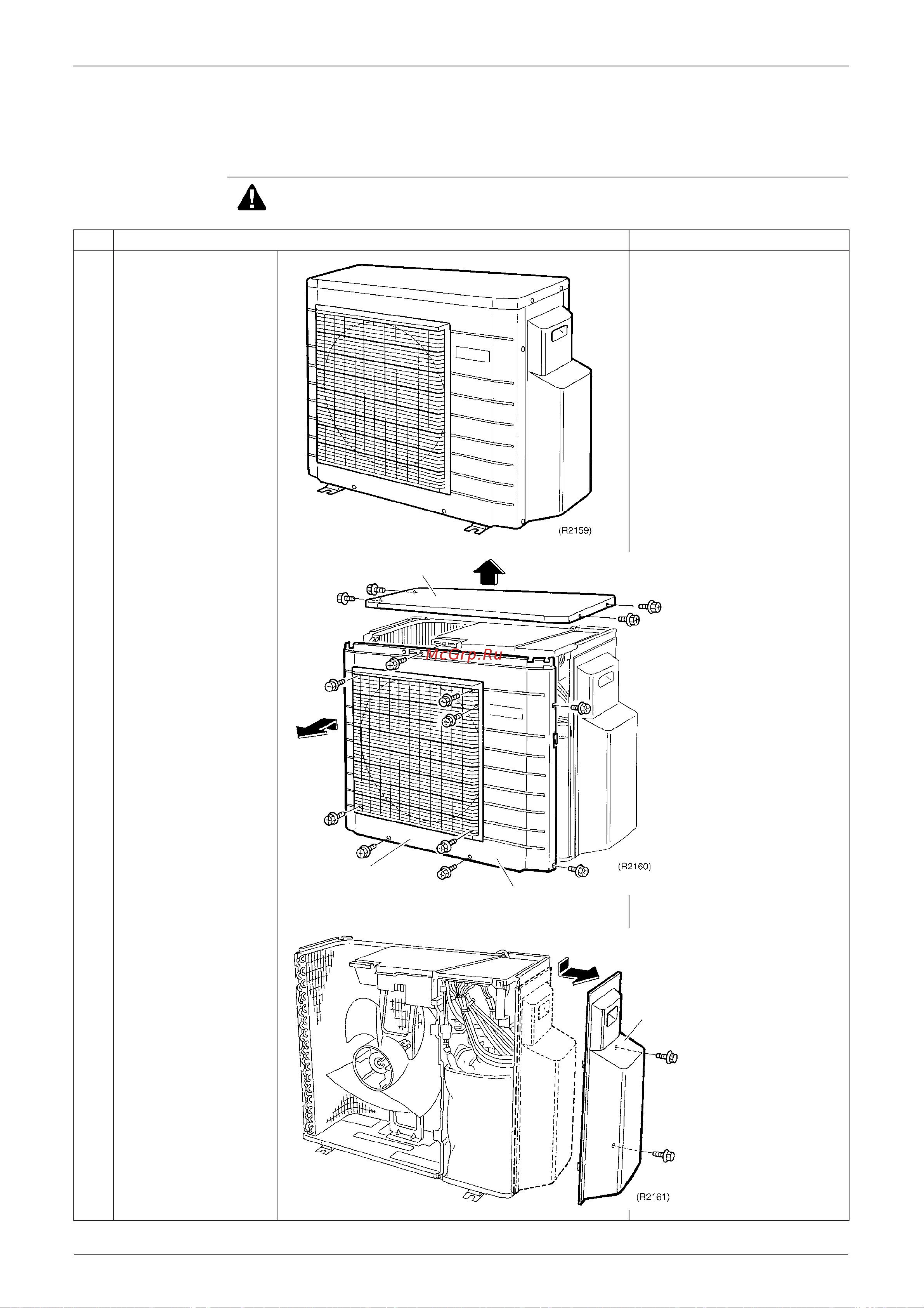

2.1 Smontaggio dei pannelli esterni
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
Aspetto esterno.
2
Togliere le 4 viti del
pannello superiore e le
6 viti del pannello
frontale.
3
Togliere 4 viti dalla
griglia di mandata
dell'aria.
4
Togliere le 2 viti del
carter tubazioni.
Pannello
superiore
Pannello frontale
Griglia di mandata
Carter
tubazioni
