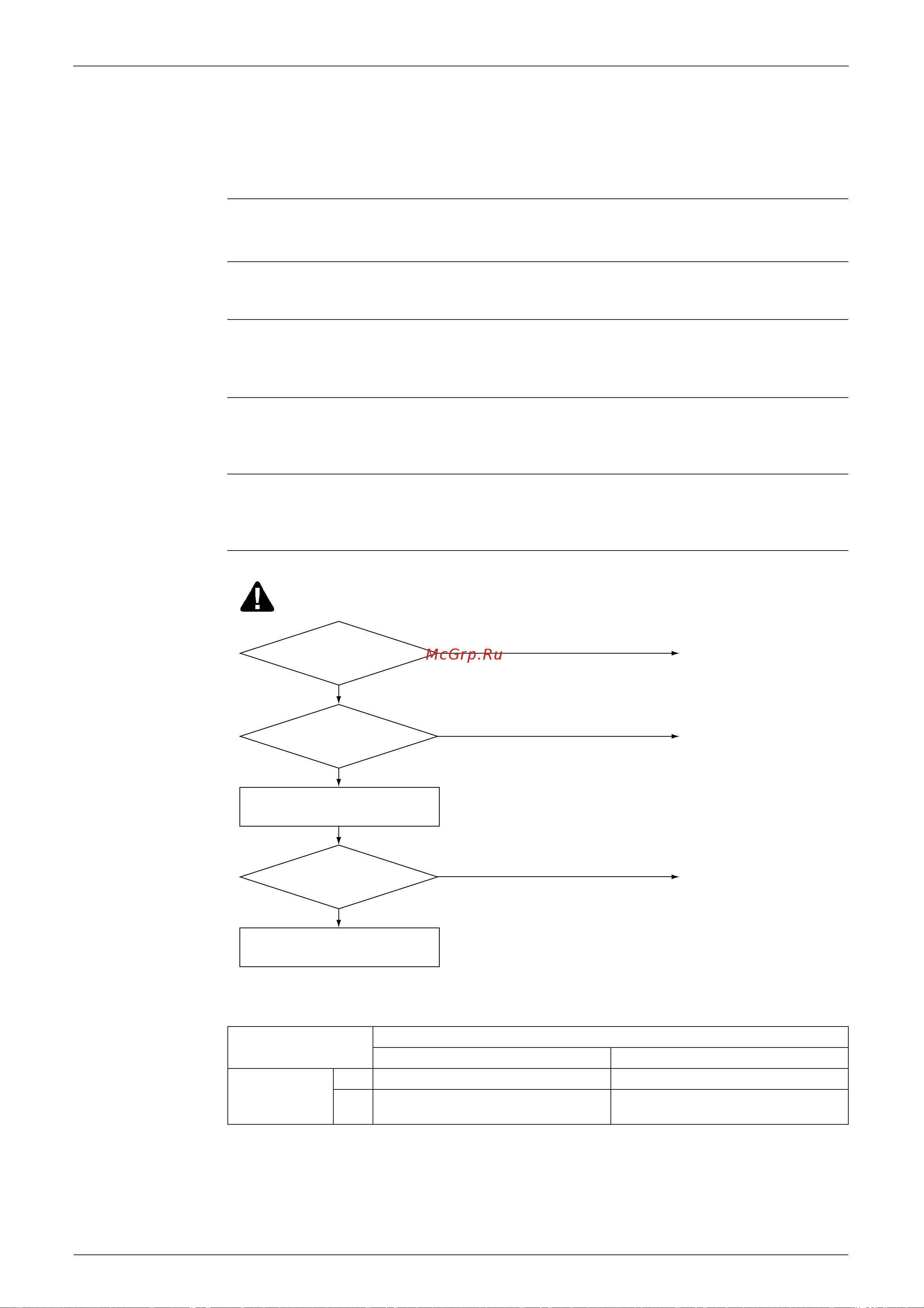

Individuazione guasti SiT12-205
170 Diagnostica
5.25 Arresto per intervento protezione antigelo in altri locali /
tensioni interne ed esterne non compatibili /
abbinamento non corretto di unità interne/esterne
Display del
telecomando
U3, UA, UH
Display LED
sull'unità esterna
A 5 1 1 2 1 3 1 4 1
Metodo di
individuazione
guasti
Per rilevare collegamenti non corretti viene monitorata la combinazione di unità interne ed
esterne tramite il microprocessore.
Presenza guasto
se...
Arresto dovuto all'intervento della protezione antigelo in altri locali.
Arresto dovuto a tensioni interne/esterne non compatibili
Arresto a causa di unità interne ed esterne non compatibili
Possibili cause Arresto dovuto all'intervento della protezione antigelo in altri locali.
Collegamenti errati sull'unità interna
Scheda elettronica non collegata correttamente
Individuazione
guasti
Riferimento
Controllare il modello.
La protezione antigelo
attivata negli altri locali.
Vedere A5.
Correggere il problema.
Ricollegare.
(Q0000)
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
Le indicazioni
a display segnalano che l’unit
in funzione?
NO
S
Normale?
Tensione
di alimentazione
non compatibile?
NO
S
NO
S
Controllare la combinazione di
tutte le unit connesse.
Unità esterna
2M · 3M · 4M~ Altro
Combinazioni di
unità interne
CUH U3
Altro
∗∗∗
(codice di errore a 3 cifre) oppure
UA (la spia timer lampeggia)
—
