Unità esterna (classe 80 / 90) SiT12-205
204 Procedura di smontaggio

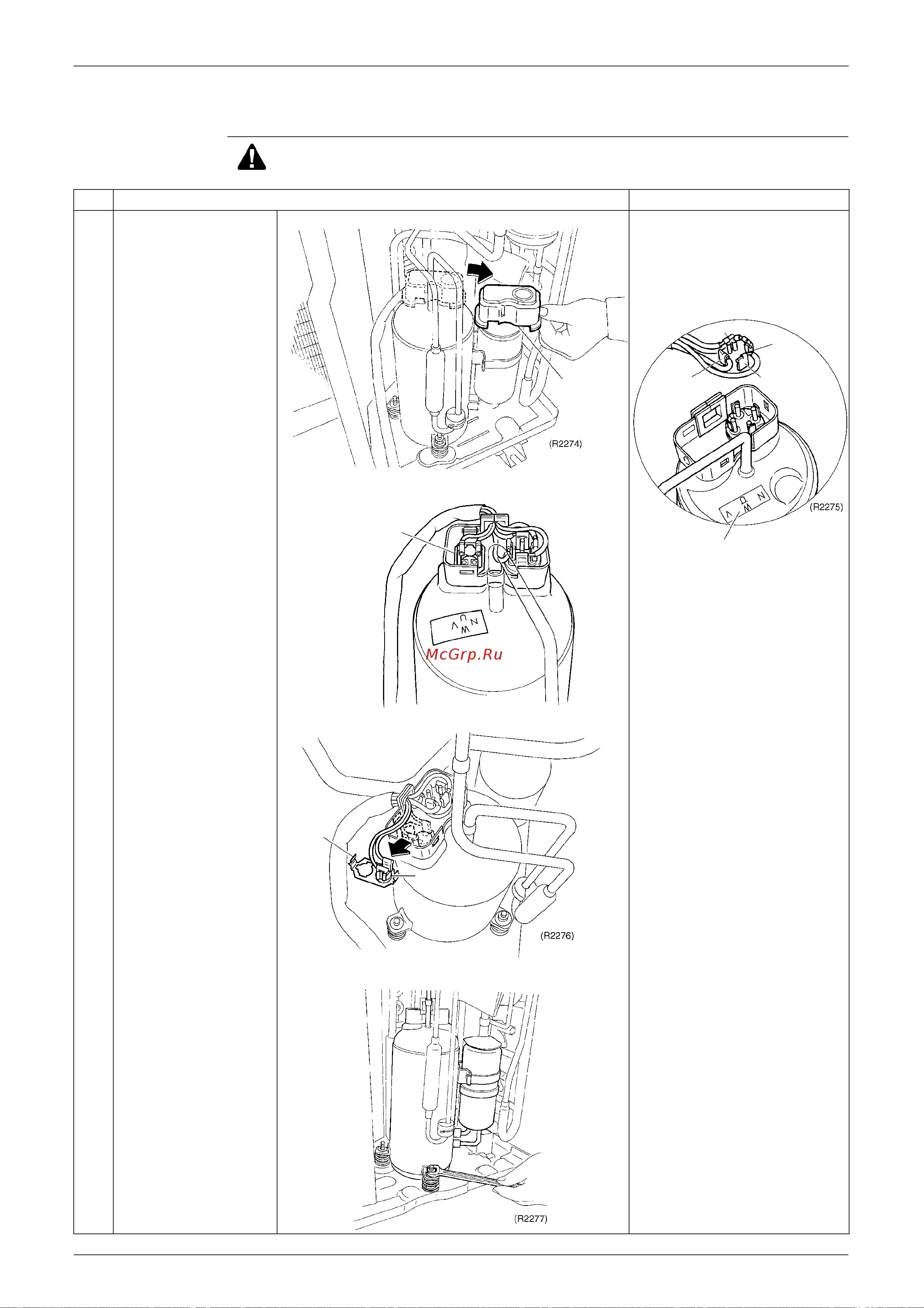

1.10 Smontaggio del compressore
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
Rimuovere il coperchio
della morsettiera.
Fare attenzione a non
bruciare i morsetti del
compressore o la relativa
targhetta.
2
Togliere il relè di
massima corrente.
3
Scollegare il morsetto a
forma di bandiera.
Come misura precauzionale,
tenere il contenuto come
promemoria.
4
Il compressore è
bloccato tramite un
dado. Rimuovere il
dado con una chiave.
Coperchio della
morsettiera
W (blu)
V (giallo)
N
(marrone)
U (rosso)
Targhetta morsettiera
Relè di massima
Protezione da
surriscaldamento
Piastra di
fissaggio
