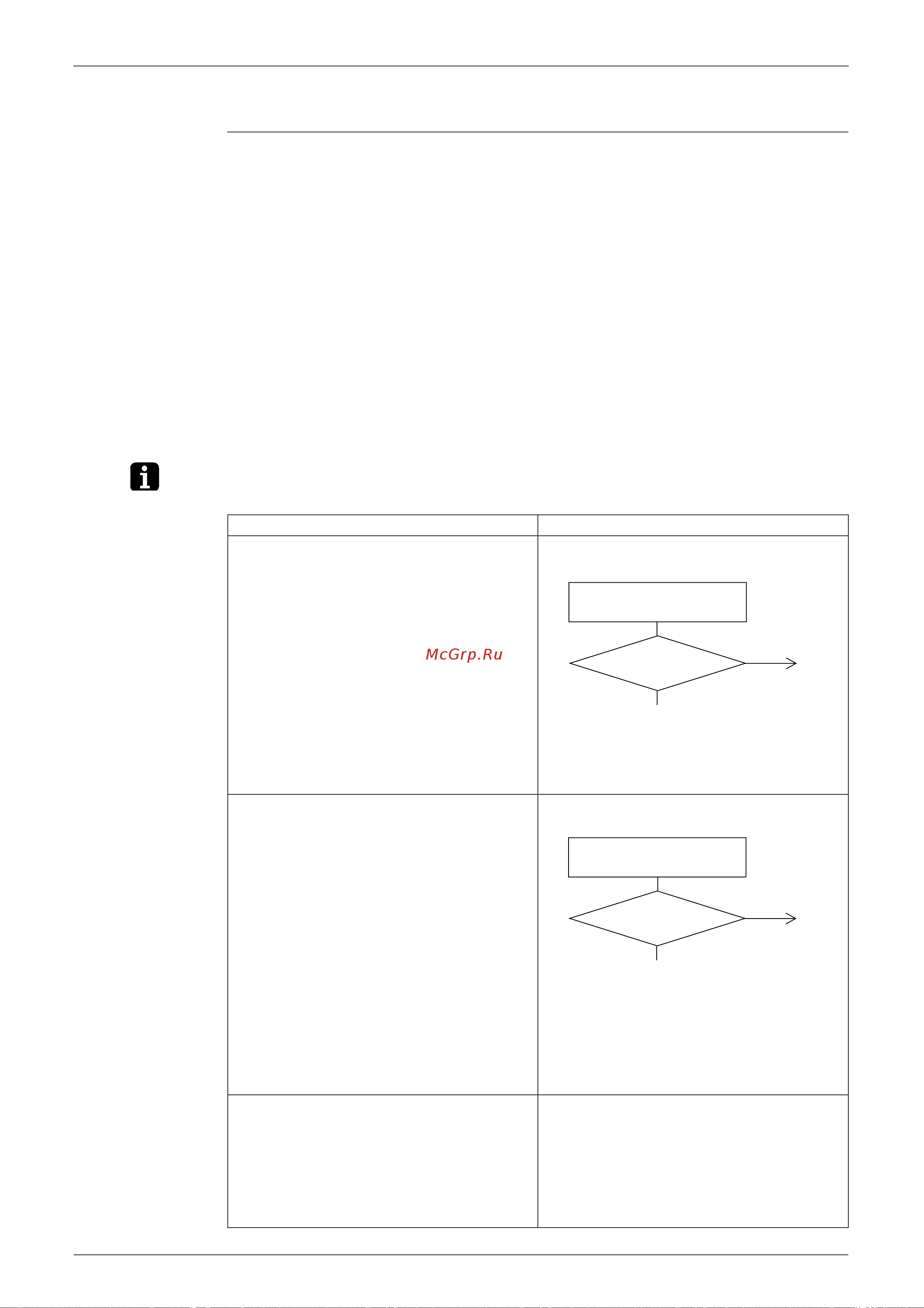

Controlli da effettuare SiT12-205
172 Diagnostica
6.1.3 Controllo valvola d'espansione elettronica
Controllo N. 4 Per controllare la valvola d'espansione elettronica (EV), procedere come segue:
1. Verificare che il connettore della valvola di espansione sia inserito correttamente nella
scheda elettronica. Confrontare la valvola d'espansione e il numero del connettore.
2. Disinserire e reinserire l’alimentazione, e controllare se tutte le valvole di espansione
emettono un suono secco.
3. Se una delle valvole di espansione non emette un suono secco nella fase 2, scollegare quel
connettore e verificare il passaggio di corrente tramite un tester.
Controllare il passaggio di corrente tra i pin 1, 3 e 6, e tra i pin 2, 4 e 5.Se non c’è passaggio
di corrente tra i pin, la bobina della valvola d'espansione è guasta.
4. Se nessuna valvola d'espansione genera rumore secco durante la fase 2, la scheda
dell’unità esterna è guasta.
5. Se si riscontra passaggio di corrente durante la fase 2 sopraindicata, installare una bobina di
buona qualità (che genera il suono secco) sulla valvola d'espansione che non ha emesso lo
stesso suono, e assicurarsi che la valvola emetta tale suono.
∗Se viene emesso il suono secco, la scheda dell’unità esterna è guasta.
∗Se non viene generato alcun suono secco, la valvola d'espansione è guasta.
Nota: Il tipo di suono varia a seconda del tipo di valvola.
Problema nel corpo della valvola Metodo di controllo/misura
(1) Il corpo della valvola si blocca ad apertura
completa o a metà apertura
(Indizio)
Raffreddamento:
Perdite d’acqua nell’unità non in funzione
Flusso del refrigerante udibile in un'unità non in
funzione
Arresto dovuto all'intervento della protezione
antigelo
Riscaldamento:
Il sistema non riscalda
(solo per modelli a pompa di calore)
La portata di refrigerante varia secondo l’unità
(Le temperature di mandata dell'aria sono diverse
secondo i locali)
Arresto dovuto a surriscaldamento
Ripristinare l’alimentazione ed avviare il
raffreddamento unità per unità.
(2) Il corpo valvola si blocca in posizione di chiusura
completa
(Indizio)
Raffreddamento:
Solo l'unità che presenta problemi non raffredda il
locale.
Quando l'unità malfunzionante entra in funzione,
effettua il pump-down
(La bassa pressione crea il vuoto all'interno
dell'unità)
Si attiva IT
Temperatura anomala sulla linea di mandata
Riscaldamento:
Gas insufficiente a causa di ristagno di refrigerante
in forma liquida nell'unità interna difettosa.
(solo per modelli a pompa di calore)
L’unità non riscalda il locale.
Si attiva IT
Temperatura anomala sulla linea di mandata
Ripristinare l’alimentazione ed avviare il
raffreddamento unità per unità.
(3) La valvola non si apre completamente
(Indizio)
L'unità non raffredda e non riscalda (solo per
modelli a pompa di calore).
Si attiva IT
Temperatura anomala sulla linea di mandata
Verificare il numero di giri dell’albero; se è 5 e si
trova a metà strada tra la posizione di apertura e
quella di chiusura, aprire utilizzando manualmente
la bobina della valvola d'espansione elettronica. Se
il numero di giri è inferiore al valore indicato, la
valvola può rimanere bloccata in qualsiasi
posizione.
(Fare riferimento alle istruzioni in “Uso manuale
della bobina per la valvola d’espansione elettronica)
Controllare la temperatura della
linea del liquido nell’unit non in
funzione.
SI
Ø quasi
uguale alla temperatura dell’aria
esterna?
(R1431)
NO
Sostituire la valvola di espansione
Controllare la bassa pressione.
La pressione
crea il vuoto nella zona?
(R1432)
Sostituire la valvola di espansione
EVn in quel locale.
S
NO
