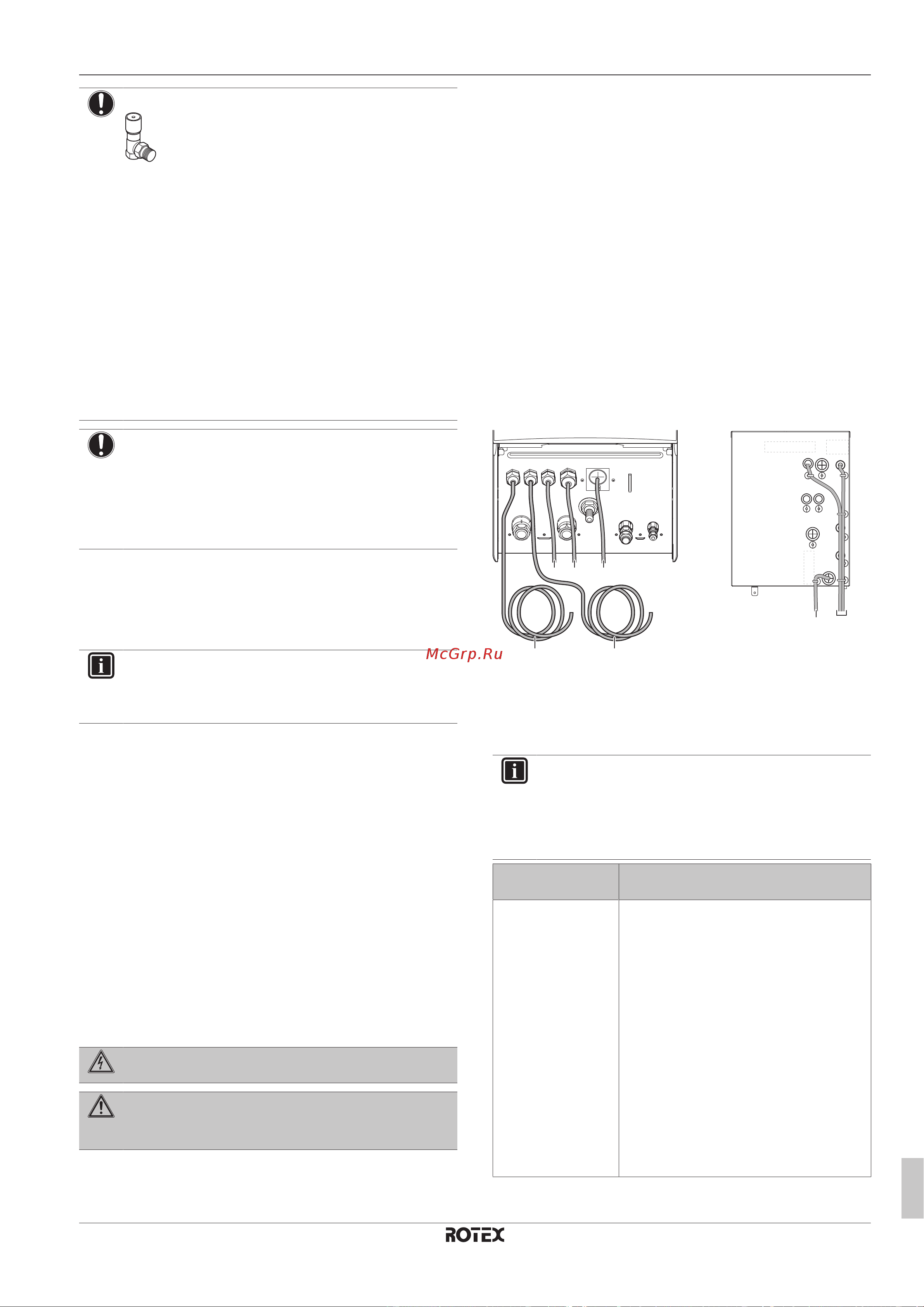

4 Монтаж
Руководство по монтажу
11
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе
места установки перепускного клапана избыточного
давления (на внутреннем агрегате или на
коллекторе). См. раздел «3.2.1Проверка объема и
расхода воды» [47].
▪ Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «3.2.1 Проверка объема и
расхода воды» [4 7] и «6.2.1 Проверка
минимального расхода» [424].
ПРИМЕЧАНИЕ
Если установлен дополнительный резервуар горячей
воды бытового потребления: на входе холодной воды
бытового потребления в соответствии с действующими
нормативными требованиями должен быть установлен
клапан сброса давления (приобретается на месте) с
давлением открытия не более 10бар (=1МПа).
4.4.2 Заполнение контура циркуляции воды
Чтобы заполнить водяной контур, используйте комплект для
заполнения, приобретаемый на месте. Обязательно
соблюдайте действующее законодательство.
ИНФОРМАЦИЯ
Убедитесь в том, что оба клапана для выпуска воздуха
(один на магнитном фильтре, второй на резервном
нагревателе) открыты.
4.4.3 Заполнение резервуара горячей воды
бытового потребления
Смотрите руководство по монтажу резервуара горячей воды
бытового потребления.
4.4.4 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать,
чтобы предотвратить конденсацию влаги во время работы в
режиме охлаждения и потери холодо- и
теплопроизводительности.
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
4.5 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.5.1 Соблюдение электрических
нормативов
Только для резервного нагревателя внутреннего агрегата
См. раздел «4.5.4Подсоединение электропитания к резервному
нагревателю» [413].
4.5.2 Подключение электропроводки к
внутреннему блоку
1 Откройте распределительную коробку, чтобы получить
доступ к задней стороне распределительной коробки. См.
раздел «4.1.1Чтобы открыть внутренний агрегат» [48].
2 Проложите электропроводку, как описано ниже:
▪ Проникните в агрегат снизу.
▪ Проложите проводку через заднюю сторону
распределительной коробки.
▪ Зафиксируйте кабели с помощью кабельных стяжек на
креплениях стяжек на задней стороне
распределительной коробки.
a
X2M X1M
X5M
d e
b
b+ca
c
a, b, c Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
d Устанавливаемый на заводе кабель для
электропитания резервного нагревателя
e Устанавливаемый на заводе кабель для
электропитания вспомогательного нагревателя
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
открывать распределительную коробку и получать
доступ к другим компонентам во время обслуживания.
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя,
используемый в качестве комнатного
термостата (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
