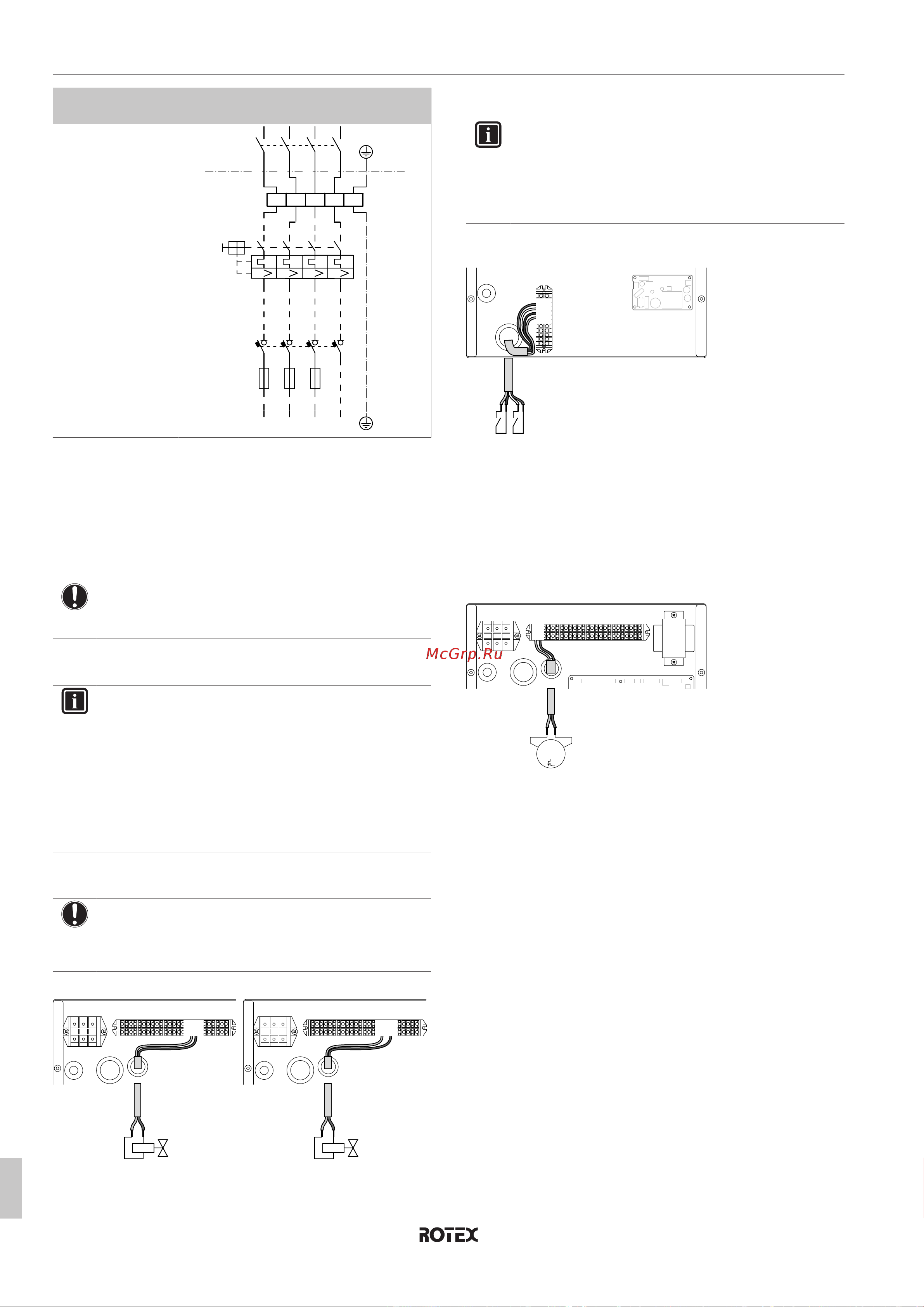

4 Монтаж
Руководство по монтажу
14
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10
Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
F1B Предохранитель защиты от перегрузки (приобретается
на месте). Рекомендуемый предохранитель для
моделей *6V и *9W: 4-полюсный; 20А; кривая 400В;
класс отключения C.
K1M Контактор (в распределительной коробке)
K5M Защитный контактор (в распределительной коробке)
Q1DI Устройство защитного отключения (приобретается на
месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания
резервного нагревателя.
4.5.5 Подсоединение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При
наличии одной зоны температуры воды на выходе и
использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание
образования на полу конденсата при работе в режиме
охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация
приведена в руководстве по применению для
установщика.
1 Подключите кабель управления клапана к
соответствующим клеммам согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
X2M
X1M
X2M
X1M
NO NC
M2S M2S
21 292128
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.6 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, то проверьте полярность.
Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный — к
контактам X5M/5 и X5M/3.
1 Подключите кабель счетчиков электроэнергии к
соответствующим клеммам согласно рисунку ниже.
X5M
S2S S3S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.7 Подключение насоса горячей воды
бытового потребления
1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X2M
X1M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.8 Подключение подачи аварийного
сигнала
1 Подключите выходной кабель аварийного сигнала к
соответствующим клеммам согласно рисунку ниже.
