4 Монтаж
Руководство по монтажу
13
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10
4.5.4 Подсоединение электропитания к
резервному нагревателю
ПРЕДОСТЕРЕЖЕНИЕ
Если во внутреннем агрегате имеется резервуар с
встроенным электрическим вспомогательным
нагревателем, необходима отдельная цепь
электропитания для резервного нагревателя и
вспомогательного нагревателя. НЕ ДОПУСКАЕТСЯ
подключение к цепи электропитания, которая уже
питает других потребителей. Эта цепь электропитания
ДОЛЖНА быть защищена с помощью требуемых
защитных устройств в соответствии с действующим
законодательством.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность
резервного нагревателя может меняться. Позаботьтесь о том,
чтобы электропитание соответствовало мощности резервного
нагревателя, как указано в приведенной ниже таблице.
Тип
резервного
нагревателя
Мощность
резервног
о
нагревате
ля
Электропи
тание
Максималь
ный
рабочий ток
Z
max
*6V 2кВт 1N~230В
(c)
9A —
4кВт 1N~230В
(c)
17A
(a)(b)
0,22Ω
6кВт 1N~230В
(c)
26А
(a)(b)
0,22Ω
2кВт 3~230В
(d)
5A —
4кВт 3~230В
(d)
10A —
6кВт 3~230В
(d)
15А —
*9W 3кВт 3N~400В 4A —
6кВт 3N~400В 9A —
9кВт 3N~400В 13А —
(a) Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный
технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам общего
пользования, с входным током >16А и ≤75А на фазу.).
(b) Данное оборудование соответствует требованиям EN/
IEC61000-3-11 (Европейский/международный
технический стандарт, устанавливающий пределы по
изменениям напряжения, колебаниям напряжения и
мерцанию в низковольтных системах электропитания
для оборудования с номинальным током ≤75А) при
условии, что полное сопротивление системы Z
sys
меньше или равно Z
max
в точке сопряжения подвода
питания пользователю с системой общего
пользования. Ответственность за подключение
оборудования только к подводу питания, системное
сопротивление Z
sys
которого меньше либо равно Z
max
,
несет установщик или пользователь оборудования.
При необходимости следует проконсультироваться с
оператором распределительной сети.
(c) (6V)
(d) (6T1)

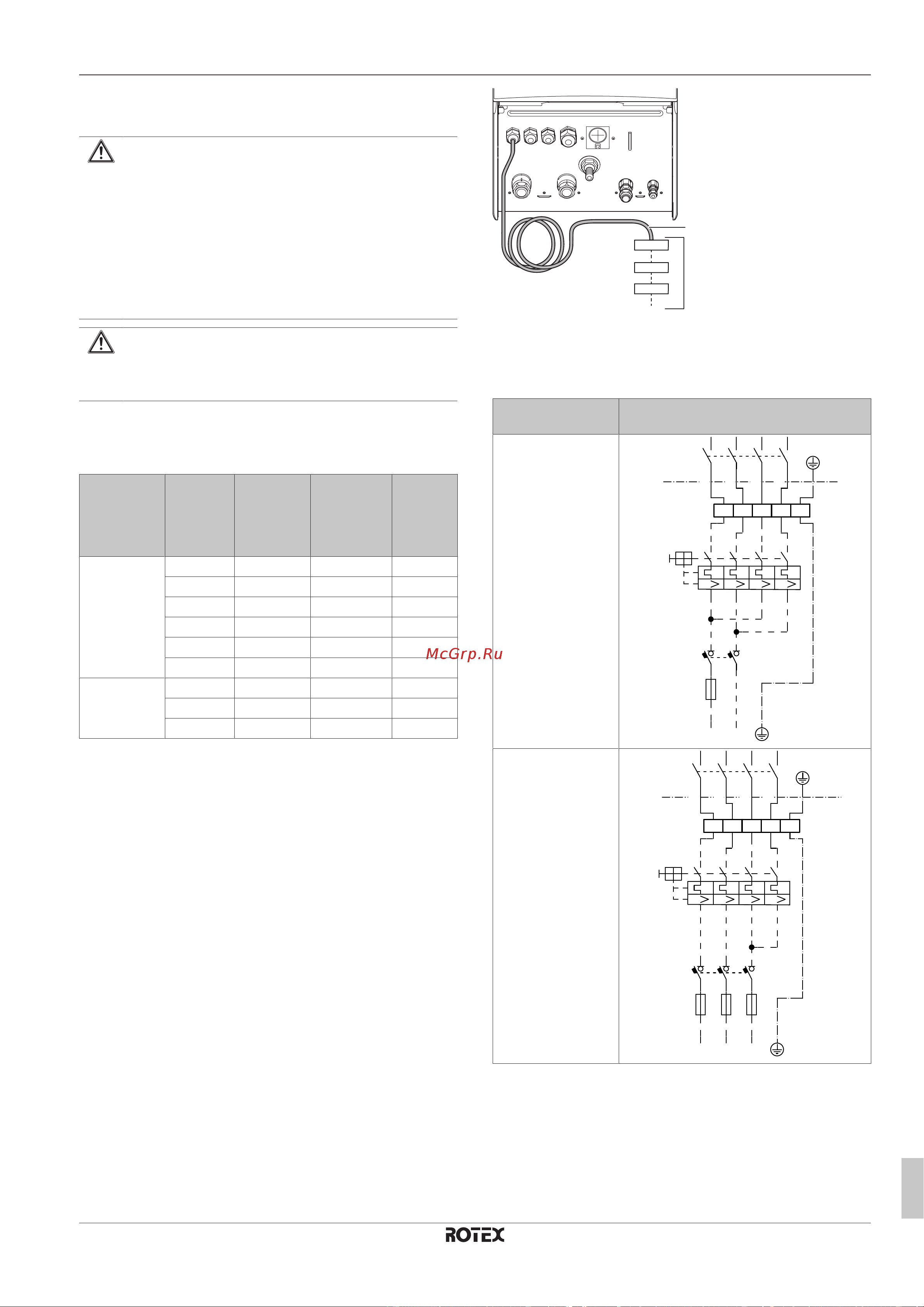

Подключите электропитание к резервному нагревателю, как
описано ниже:
a
b
X6M
F1B
Q1DI
a Устанавливаемый на заводе кабель, подсоединенный к
контактору резервного нагревателя внутри
распределительной коробки (K5M для моделей *6V и
*9W)
b Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*6V (6V: 1N~230В)
1N~, 50 Hz
230 V AC
SWB
4
3
6
5
2
1
K5M
14
13
Q1DI
1
2
3
4
5
6
7
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
*6V (6T1: 3~230В)
SWB
3~, 50 Hz
230 V AC
4
3
6
5
2
1
K5M
14
13
1
2
3
4
5
6
7
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
