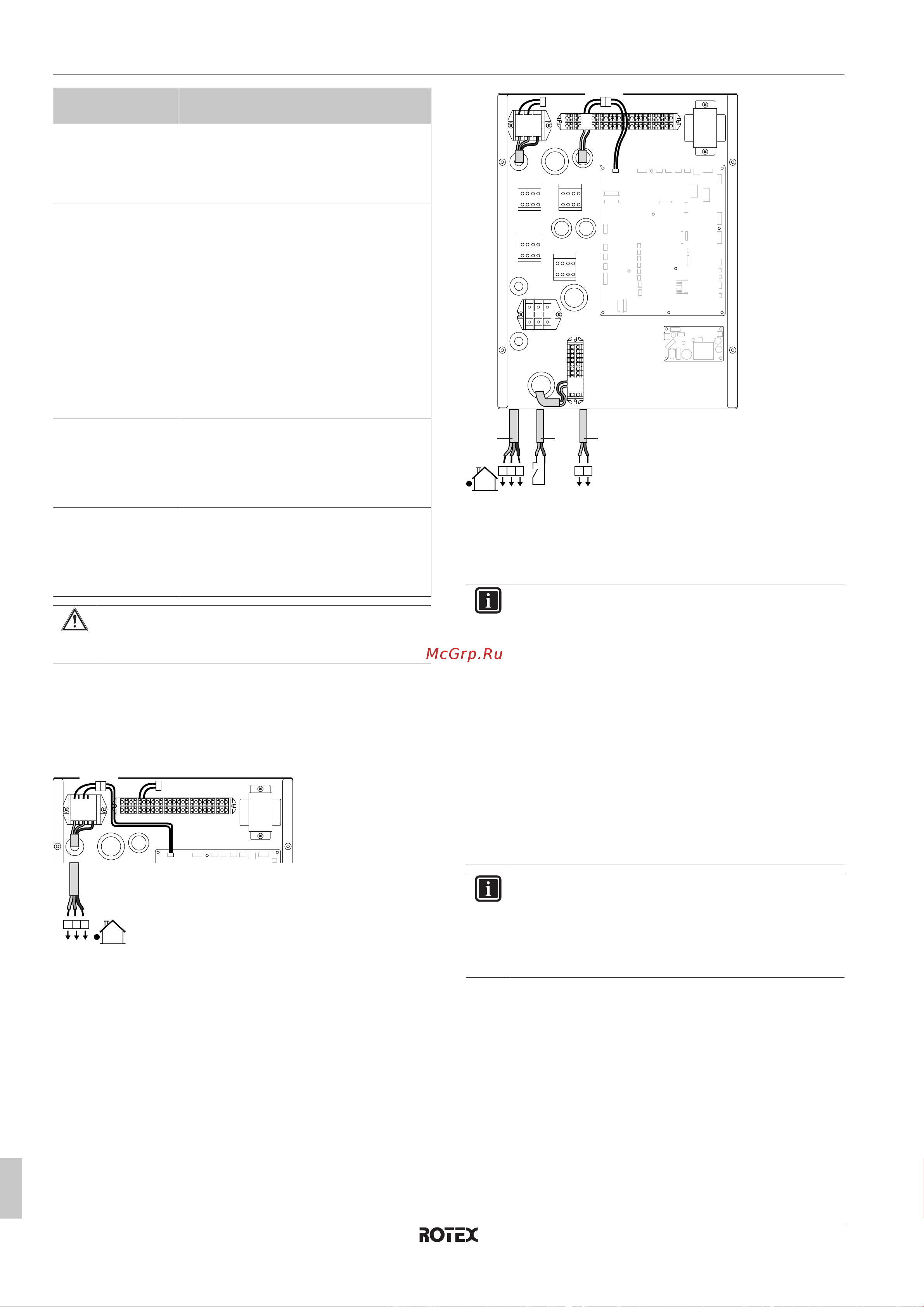

4 Монтаж
Руководство по монтажу
12
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
c
Сигнал управления
высокого
напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Контроль режимов охлаждения/нагрева
помещения
d
Высоковольтное
питание
(устанавливаемый
на заводе кабель)
▪ Питание резервного нагревателя
e
Высоковольтное
питание
(устанавливаемый
на заводе кабель)
▪ Подача электропитания для
вспомогательного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.5.3 Подключение основного источника
питания
1 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
X2M
X1M
1 2 3
1 2 3
1 2 3
1 2 3
X1A
X11YB
X11YA X11Y
1 2 3
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
X5M
X2M
X1M
1 2 3
1 2
N L
N L3
S1S
a
bc
X11YA
X1A
X11YB X11Y
910
5
1 2 3
6
a Соединительный кабель (=основной источник питания)
b Обычный источник электропитания
c Контакт энергосберегающего источника питания
2 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подключается к тем же клеммам (X5M/9+10), что и
предохранительный термостат. Таком образом, у
системы может быть источник электропитания по
льготному тарифу ИЛИ предохранительный термостат.
