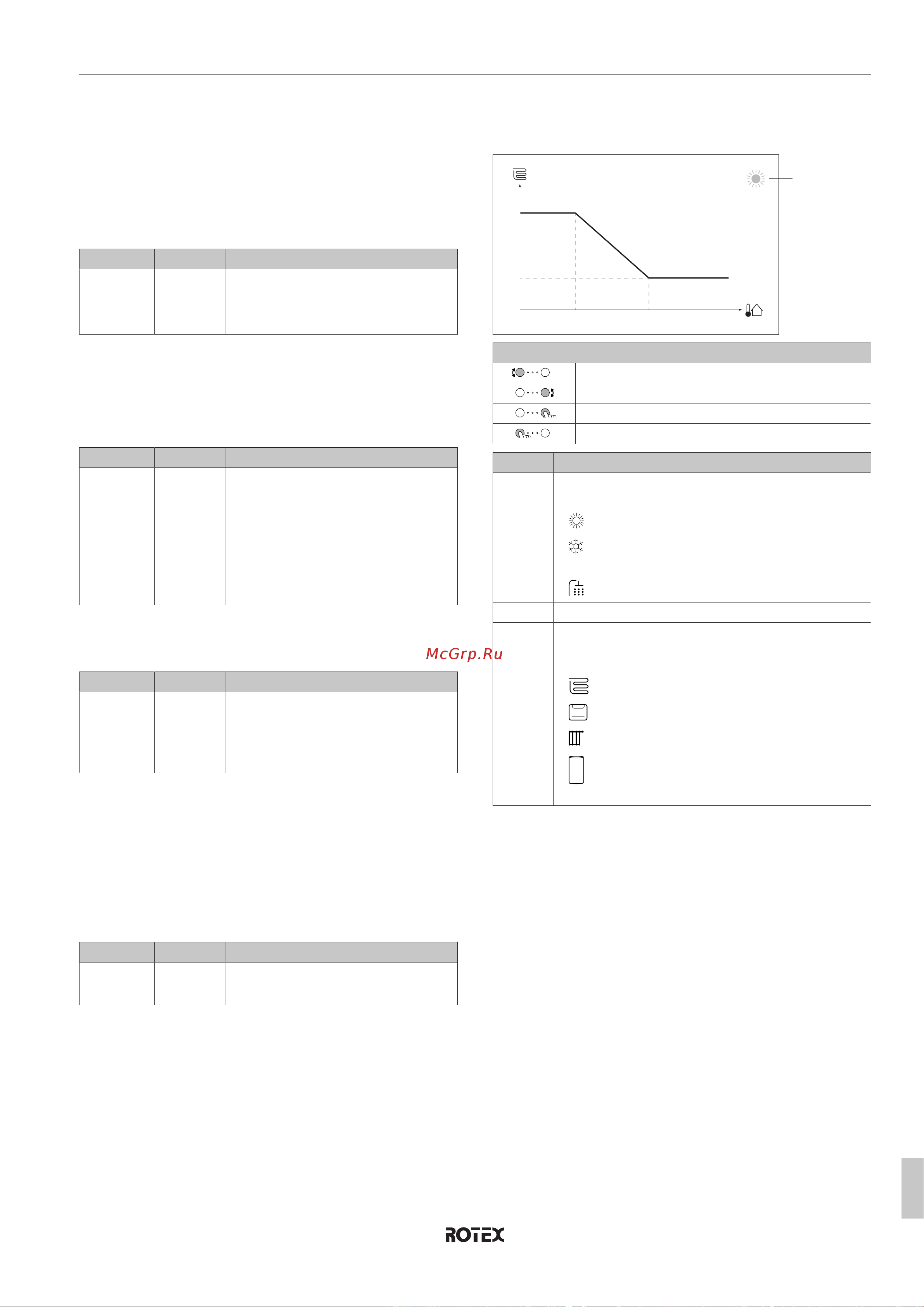

5 Конфигурирование
Руководство по монтажу
21
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10
5.2.6 Мастер настройки конфигурации:
Дополнительная зона
Здесь можно задать самые важные настройки для
дополнительной зоны воды на выходе.
Тип отопительного прибора
Для получения дополнительной информации об этой функции
см. раздел «5.2.5 Мастер настройки конфигурации: Основная
зона» [420].
# Код Описание
[3.7] [2‑0D] ▪ 0: Нагрев полов
▪ 1: Фанкойл
▪ 2: Радиатор
Управление
Здесь отображается тип управления, но он не подлежит
регулировке. Это определяется типом управления для основной
зоны. Для получения дополнительной информации об этой
функции см. раздел «5.2.5 Мастер настройки конфигурации:
Основная зона» [420].
# Код Описание
[3.9] Отсутствуе
т
▪ 0: Вода на выходе, если тип
управления для основной зоны Вода
на выходе.
▪ 1: Внешний комнатный термостат,
если тип управления для основной
зоны Внешний комнатный
термостат или Комнатный
термостат.
Режим уставки
Подробнее об этой функции см. в разделе «5.2.5 Мастер
настройки конфигурации: Основная зона» [420].
# Код Описание
[3.4] Отсутствуе
т
▪ 0: Фиксированное
▪ 1: Нагрев ПЗ, фиксированное
охлаждение
▪ 2: Погодозависимый
При выборе настройки Нагрев ПЗ, фиксированное охлаждение
или Погодозависимый появится следующий экран с подробной
информацией о кривых метеозависимости. Также см. раздел
«5.2.7 Подробный экран с кривой зависимости от
погоды» [421].
Расписание
Указывает, соответствует ли требуемая температура воды на
выходе расписанию. Также см. раздел «5.2.5Мастер настройки
конфигурации: Основная зона» [420].
# Код Описание
[3.1] Отсутствуе
т
▪ 0: Нет
▪ 1: Да
5.2.7 Подробный экран с кривой
зависимости от погоды
При работе в погодозависимом режиме нужная температура
воды на выходе или температура в резервуаре определяется
автоматически в зависимости от средней температуры снаружи.
Когда температура снаружи ниже, то температура воды на
выходе или температура в резервуаре должна быть выше,
поскольку водопроводные трубы будут холоднее, и наоборот.
Кривая зависимости от погоды по 2 точкам
Кривая зависимости от погоды определяется двумя уставками:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
Кривая зависимости от погоды:
Y1
Y2
X1 X2
a
Возможные действия на этом экране
Переход через значения температуры.
Изменение температуры.
Переход к следующей температуре.
Подтверждение изменений и продолжение.
Позиция Описание
a Зона, выбранная для работы в погодозависимом
режиме:
▪
: Нагрев основной или дополнительной зоны
▪
: Охлаждение основной или дополнительной
зоны
▪
: Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2 Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪
: Нагрев полов
▪
: Фанкойл
▪
: Радиатор
▪
: Резервуар горячей воды бытового
потребления
5.2.8 Мастер настройки конфигурации:
Резервуар
Данная часть касается только систем с установленным
дополнительным резервуаром горячей воды бытового
потребления.
Режим нагрева
Горячая вода бытового потребления может быть подготовлена
тремя различными путями. Они отличаются друг от друга тем,
каким образом устанавливается требуемая температура
резервуара и как агрегат воздействует на нее.
