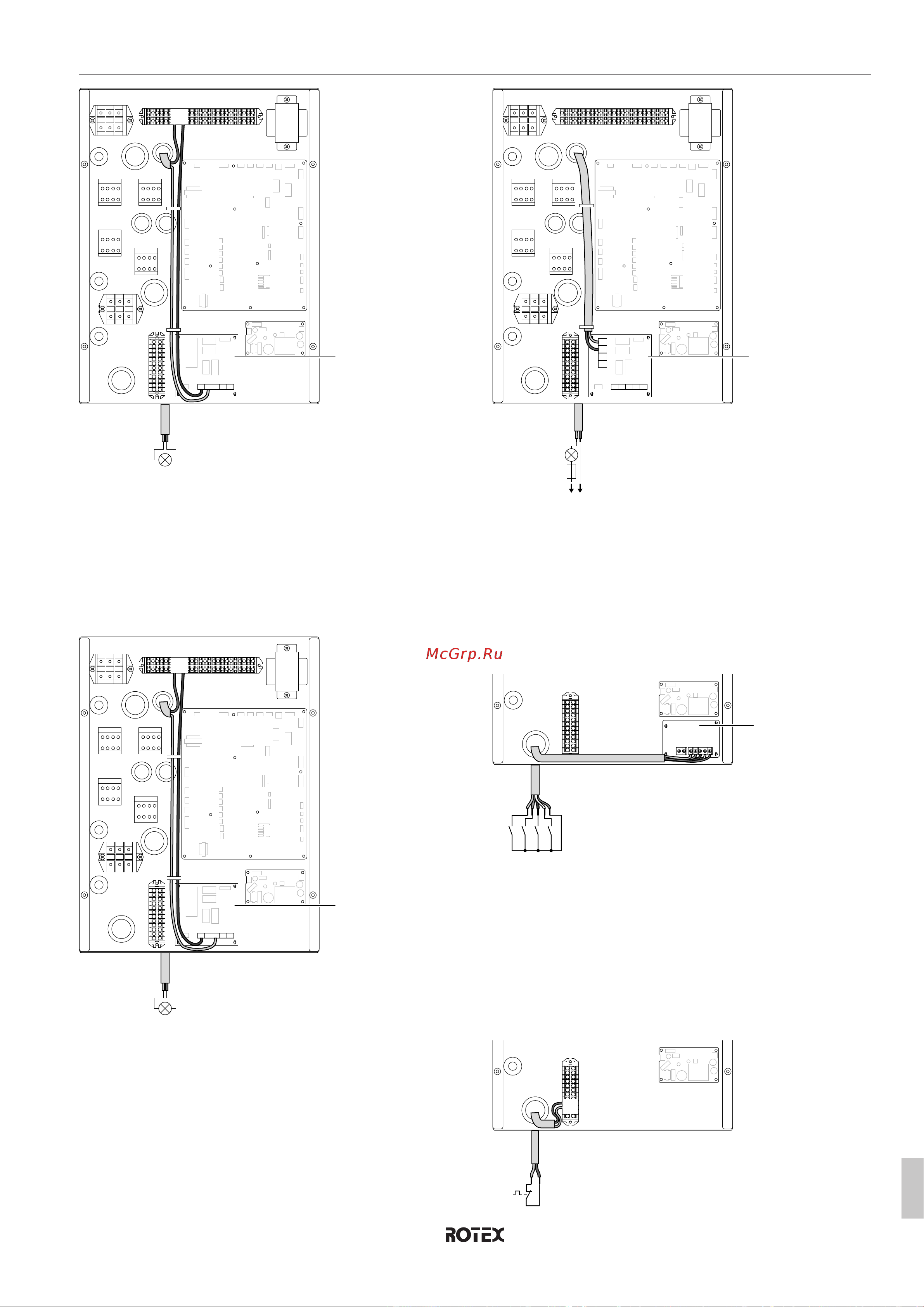

4 Монтаж
Руководство по монтажу
15
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10
X5M
A4P
X1M
YC Y1
YC Y1
Y2 Y3 Y4
X2M
X1M
7 9
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.9 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
1 Подключите выходной кабель ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
режима нагрева/охлаждения помещения соответствующим
клеммам согласно рисунку ниже.
X5M
A4P
X1M
YC Y1
YC Y2
Y2 Y3 Y4
X2M
X1M
7 9
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.10 Подключение переключения на
внешний источник тепла
1 Подключите кабель для переключения в режим управления
внешним источником тепла к соответствующим клеммам
согласно рисунку ниже.
X5M
A4P
X1M
YC Y1 Y2 Y3 Y4
X2M
X1M
X3 X4
X2M
X1 X2
L N
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.11 Подключение цифровых вводов
потребления энергии
1 Подключите кабель цифровых входов для учета
энергопотребления к соответствующим клеммам согласно
рисунку ниже.
X5M
A8P
1 2 3 4 5
X801M
S6S
S7S
S8S
S9S
a
a Необходимо установить EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.12 Подключение предохранительного
термостата (с размыкающим
контактом)
1 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
X5M
910
