8 Технические данные
Руководство по монтажу
31
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10

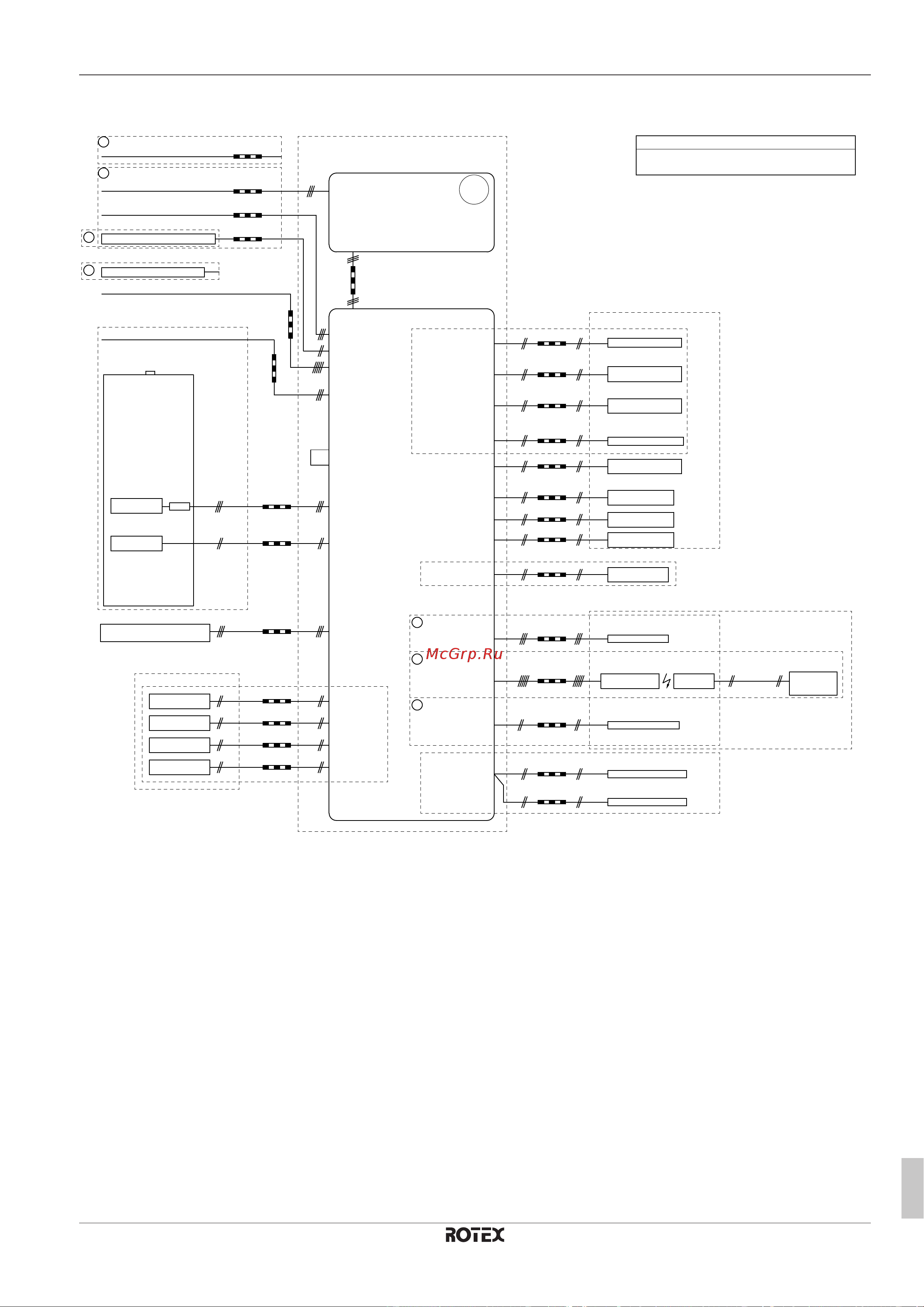

Схема электрических соединений
Подробные сведения приведены на схеме электропроводки агрегата.
2x0,75
(F1B)
3Gx2,5
A8P: X801M: 1-5
A8P: X801M: 2-5
A8P: X801M: 3-5
A8P: X801M: 4-5
X1M: 1-2-3
X2M: 5-6
X5M: 9-10
X9A (печатная плата A1P)
SPST:
X2M: 12-13-14a
A4P: Y1-YC
X2M: 7-9
A4P: X1-X2
X5M: 11-12
X2M: 1-2
X5M: 7-8
X5M: 5-6
X5M: 3-4
A4P: Y2-YC
X2M: 7-9
A4P: Y3-YC
X2M: 7-9
230 В
230 В
230 В
230 В
230 В
A3P: X11M: 3-4-5-6
4D111879D
A15P: X1M: H-C-com
X2M: L-N
A2P: X1M: 1-3
A2P: X1M: C-com-H
R2T
(F2B)
X1M: 1-2-3
X6M
3
3
3
1
1
2
2
230 В
- Прокладывайте сигнальные кабели на расстоянии не менее 5 см от силовых кабелей
- Доступные нагреватели в зависимости от модели: см. таблицу сочетаний
Примечания:
X1M: L-N-заземление
3 жилы
источник электропитания по обычному тарифу
для внутреннего агрегата: 230 В
Приобретается на месте
источник электропитания вспомогательного нагревателя (3 кВт): 400 В или 230 В + заземление
BSK: A3P: блокировка солнечных батарей 1-2
Выход для включения/выключения
нагрева/охлаждения
Циркуляционный насос для
ГВБП
Внешний источник тепла
(например водонагреватель)
Индикация аварийного сигнала
Только для опции *KSR3PA
Только для KRCS01-1 или EKRSCA1
Импульсный вход 2
счетчика электроэнергии
Импульсный вход 1
счетчика электроэнергии
внешний термистор
(внутренний или наружный)
M2S
для режима охлаждения
2-ходовой клапан
Внешний датчик (температуры
пола или окружающего воздуха)
сигнальный кабель
Только для дистанционного
интерфейса пользователя
Только для *KRTETS
2 жилы
(3 м в комплекте поставки)
Только для
(конвектор теплового насоса)
Только для *KRTW
(проводной комнатный термостат)
Только для *KRTR
(беспроводной комнатный термостат)
A13P: адаптер локальной сети P1-P2
A14P: интерфейс пользователя P1-P2
Дополнительные части
Дополнительные части
Внешний комнатный термостат / конвектор теплового насоса
(основная и/или дополнительная зона)
5 жил для работы в режиме охлаждения/нагрева
4 жилы для работы только в режиме нагрева
3 жилы для работы в режиме охлаждения/нагрева
2 жилы для работы только в режиме нагрева
2 жилы
2 жилы
передача данных
2x0,75
2 жилы
2 жилы
сигнальный кабель
2 жилы
сигнальный кабель
2 жилы
2 жилы
передача данных
2x0,75
2 жилы
2 жилы
2 жилы
сигнальный кабель
2 жилы
2 жилы
Только для *KRP1HB*
Переключение на выход
внешнего источника тепла
Выход аварийного сигнала
Вход для солнечных батарей
Выход для включения/выключения
нагрева/охлаждения
Нормально открытый клапан: X2M: 21-28
Нормально закрытый клапан: X2M: 21-29
основная: X2M: 30-35
доп.: X2M: 30-35a
основная: X2M: 30-31-34-35
доп.: X2M: 30-31-34a-35a
основная: X2M: 30-34-35
доп.: X2M: 30-34a-35a
или L1/L2/L3-N + заземление
или L1-L2 + заземление
X8M: L-N + заземление
или L1-L2-L3-N + заземление
или L-N + заземление
X6M: L1-L2-L3 + заземление
X7M: L-N-заземление
Только для *KRP1AHTA
2 жилы
3 жилы
сигнальный
кабель
230 В
3 жилы
2 жилы
2 жилы
2 жилы
2 жилы
Вход 4 для подачи запроса
ограничения мощности
Вход 3 для подачи запроса
ограничения мощности
Вход 2 для подачи запроса
ограничения мощности
Вход 1 для подачи запроса
ограничения мощности
Приобретается на месте
M3S (если установлен *KHW)
выбор нагрева ГВБП или полов
3-ходовой клапан
R5T - термистор
температуры воды
Вспомогательный
нагреватель/Q2L
Резервуар
горячей воды
бытового
потребления
3 жилы
Дополнительные части (*KHW*)
5, 4 или 3
жилы
источник электропитания резервного нагревателя: 400 В или 230 В + заземление
Предохранительный термостат
Контакт подачи электропитания по льготному тарифу
230 В + заземление
Только с источником электропитания по льготному тарифу
источник электропитания по льготному тарифу:
2 жилы
3 жилы
3 жилы
3 жилы
источник электропитания блока: 230 В + заземление
Только с источником электропитания по обычному тарифу
Приобретается на месте
Внутренний агрегат
Стандартная часть
Наружный агрегат
Источник электропитания
сигнальный кабель
сигнальный кабель
сигнальный кабель
сигнальный кабель
сигнальный кабель
сигнальный кабель
сигнальный кабель
сигнальный кабель
