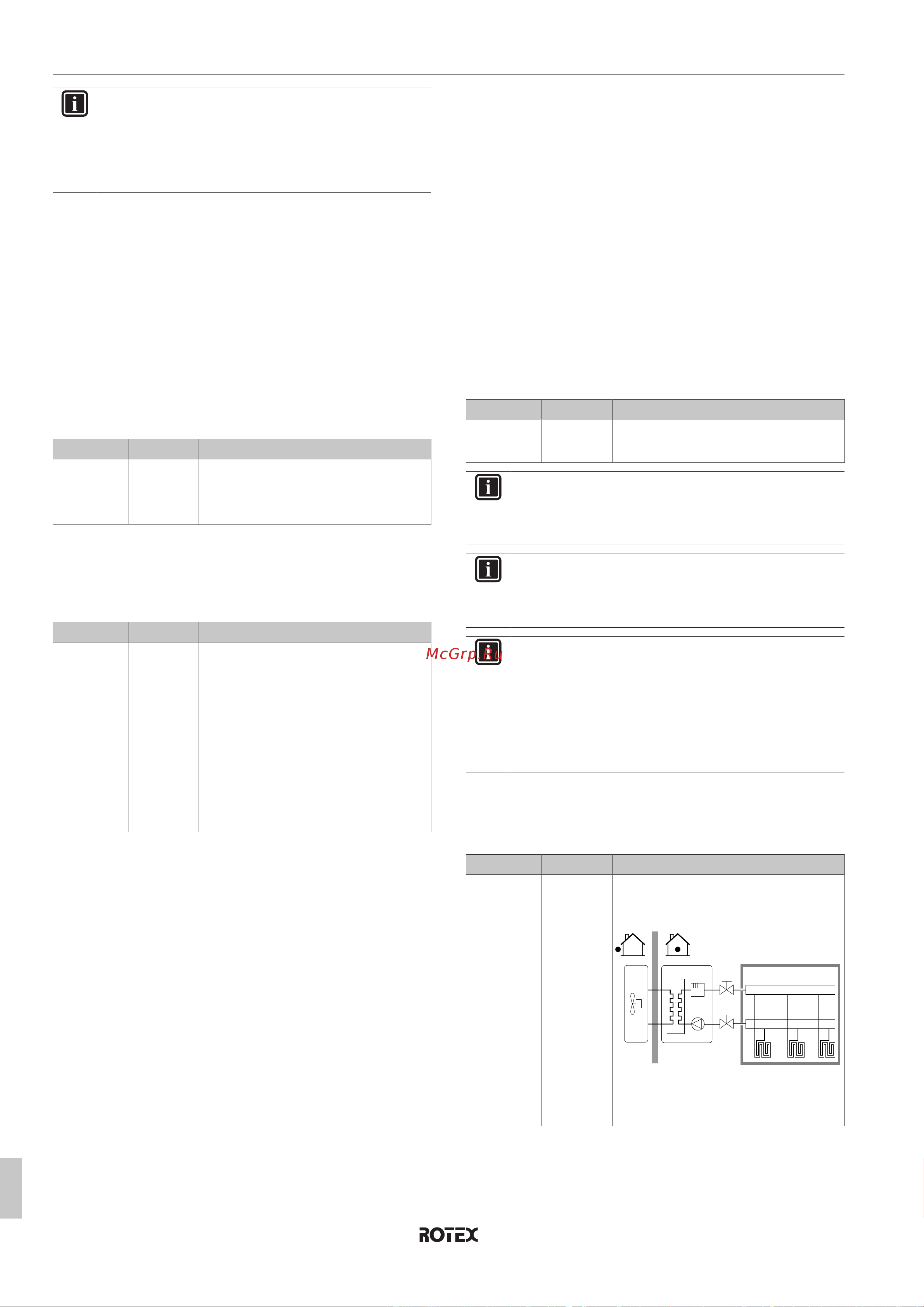

5 Конфигурирование
Руководство по монтажу
18
RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495265-1D – 2019.10
ИНФОРМАЦИЯ
По умолчанию активировано летнее время, а формат
часов — 24 часа. Если вы хотите изменить эти
настройки, вы можете сделать это в структуре меню
(Пользоват. настройки > Время/дата) после
инициализации агрегата.
5.2.3 Мастер настройки конфигурации:
Система
Тип внутреннего агрегата
Отображается тип внутреннего агрегата, но он не подлежит
регулировке.
Тип резервного нагревателя
Резервный нагреватель адаптирован для подключения к
большинству европейских электрических сетей. Тип резервного
нагревателя должен быть установлен в интерфейсе
пользователя. Для агрегатов со встроенным резервным
нагревателем тип нагревателя можно просматривать, но не
изменять.
# Код Описание
[9.3.1] [E‑03] ▪ 2: 3 В
▪ 3: 6 В
▪ 4: 9 т
Гор.вода быт.потр.
Следующая настройка определяет, может ли система
подготавливать горячую воду бытового потребления или нет, и
какой резервуар используется. Задайте значение эту настройку
с учетом фактической схемы системы.
# Код Описание
[9.2.1] [E‑05]
(a)
[E‑06]
(a)
[E‑07]
(a)
▪ Без горячей воды бытового
потребления
Резервуар не установлен.
▪ EKHWS/E
Резервуар со вспомогательным
нагревателем, установленным на
нем сбоку.
▪ EKHWP/HYC
Резервуар со вспомогательным
нагревателем, установленным на
нем сверху (опция).
(a)
Используйте структуру меню вместо настроек
обзора. Настройка структуры меню [9.2.1] заменяет
следующие 3 настройки обзора:
• [E-05]: Может ли система подготавливать горячую
воду бытового потребления?
• [E-06]: Установлен ли в системе резервуар горячей
воды бытового потребления?
• [E-07]: Какого типа установлен резервуар горячей
воды бытового потребления?
В случае EKHWP/HYC рекомендуется задать температуру
вспомогательного нагревателя не выше 70°C.
Авар. ситуация
Если тепловой насос выйдет из строя, то резервный
нагреватель и/или вспомогательный нагреватель может
выполнять роль аварийного нагревателя, принимающего на
себя тепловую нагрузку автоматически или по отправляемой
вручную команде.
▪ Если настройке Авар. ситуация задано значение Автоматич.
и тепловой насос выходит из строя:
▪ резервный нагреватель автоматически принимает на себя
тепловую нагрузку;
▪ вспомогательный нагреватель в резервуаре
(дополнительная опция) автоматически принимает на себя
подготовку горячей воды бытового потребления.
▪ Если настройке Авар. ситуация задано значение Ручной и
при этом тепловой насос выходит из строя, то подготовка
горячей воды бытового потребления и нагрев помещения
прекращаются.
Чтобы вновь запустить их вручную с интерфейса оператора,
перейдите на экран Сбой главного меню и подтвердите, может
ли резервный нагреватель и/или вспомогательный
нагреватель принять на себя тепловую нагрузку или нет.
Рекомендуется задать для параметра Авар. ситуация режим
Автоматич., если дом оставляется без присмотра в течение
более длительного периода времени.
# Код Описание
[9.5] Отсутствуе
т
▪ 0: Ручной
▪ 1: Автоматич.
ИНФОРМАЦИЯ
Автоматическая работа в аварийном режиме может
настраиваться только в структуре меню интерфейса
пользователя.
ИНФОРМАЦИЯ
Если [4‑03]=1 или 3, то настройка Авар.
ситуация=Ручной неприменима к вспомогательному
нагревателю.
ИНФОРМАЦИЯ
Если неисправность теплового насоса происходит,
когда для параметра Авар. ситуация выбран вариант
Ручной, функции защиты помещения от
замораживания, обезвоживания штукатурного маяка
теплых полов и защиты от замораживания
трубопроводов воды остаются активными, даже если
пользователь НЕ подтвердил аварийную работу.
Количество зон
Вода на выходе системы может подаваться в максимум 2 зоны
температуры воды. При конфигурации должно быть задано
количество зон воды.
# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры
воды на выходе:
a
a Основная зона температуры воды на
выходе
