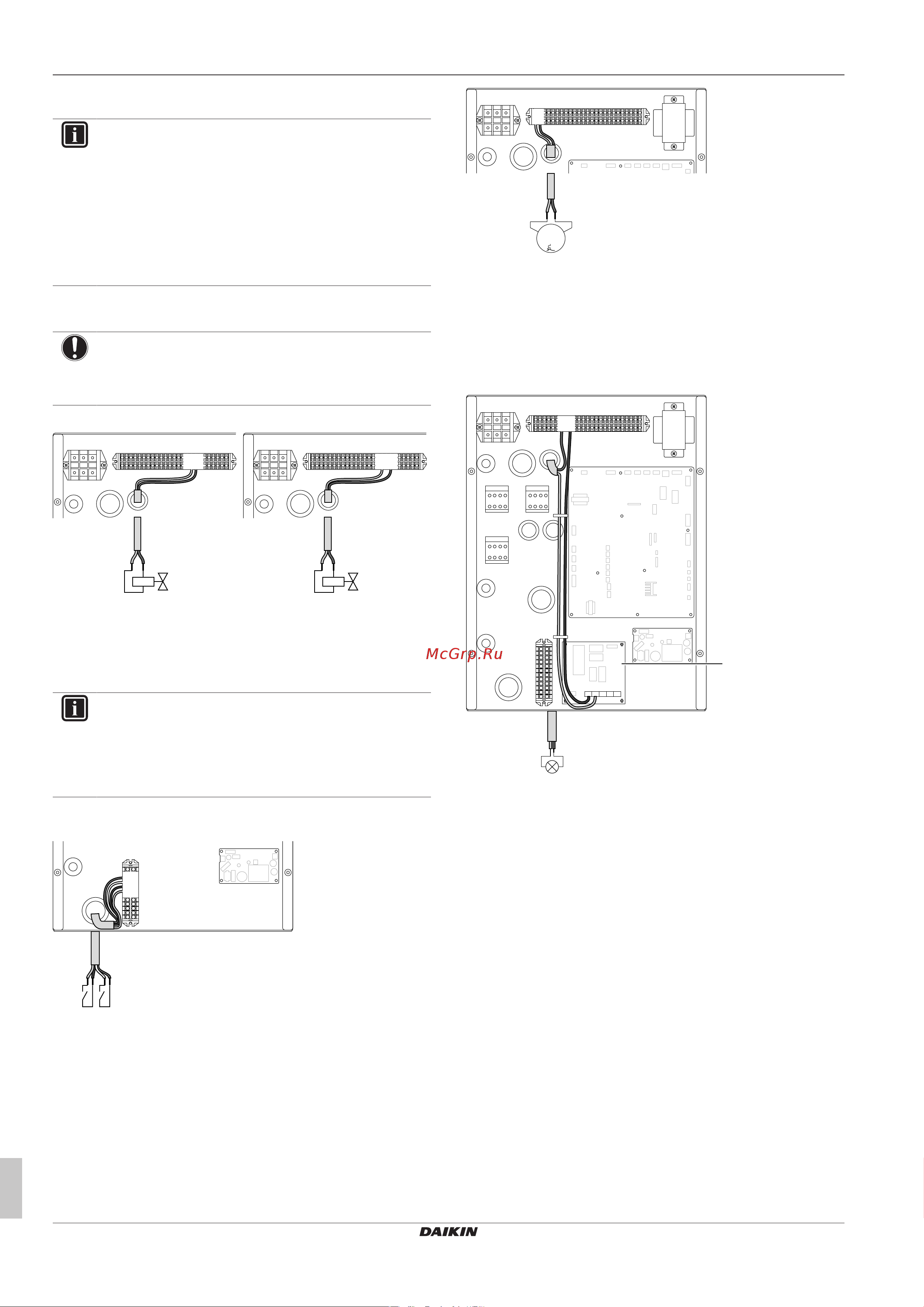

Daikin EHBX08DA9W [14/36] Подключение запорного клапана
![Daikin EHBX08DA9W [14/36] Подключение запорного клапана](/views2/1747151/page14/bge.png)
4 Монтаж
Руководство по монтажу
14
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
4.5.5 Подключение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При
наличии одной зоны температуры воды на выходе и
использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание
образования на полу конденсата при работе в режиме
охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация
приведена в руководстве по применению для
установщика.
1 Подключите кабель управления клапана к
соответствующим клеммам согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
X2M
X1M
X2M
X1M
NO NC
M2S M2S
21 2921 28
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.6 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, то проверьте полярность.
Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный — к
контактам X5M/5 и X5M/3.
1 Подключите кабель счетчиков электроэнергии к
соответствующим клеммам согласно рисунку ниже.
X5M
S2S S3S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.7 Подключение насоса горячей воды
бытового потребления
1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X2M
X1M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.8 Подключение подачи аварийного
сигнала
1 Подключите выходной кабель аварийного сигнала к
соответствующим клеммам согласно рисунку ниже.
X5M
A4P
X1M
YC Y1
YC Y1
Y2 Y3 Y4
X2M
X1M
7 9
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.9 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
1 Подключите выходной кабель ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
режима нагрева/охлаждения помещения соответствующим
клеммам согласно рисунку ниже.
