4 Монтаж
Руководство по монтажу
15
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
X5M
A4P
X1M
YC Y1
YC Y2
Y2 Y3 Y4
X2M
X1M
7 9
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.10 Подключение переключения на
внешний источник тепла

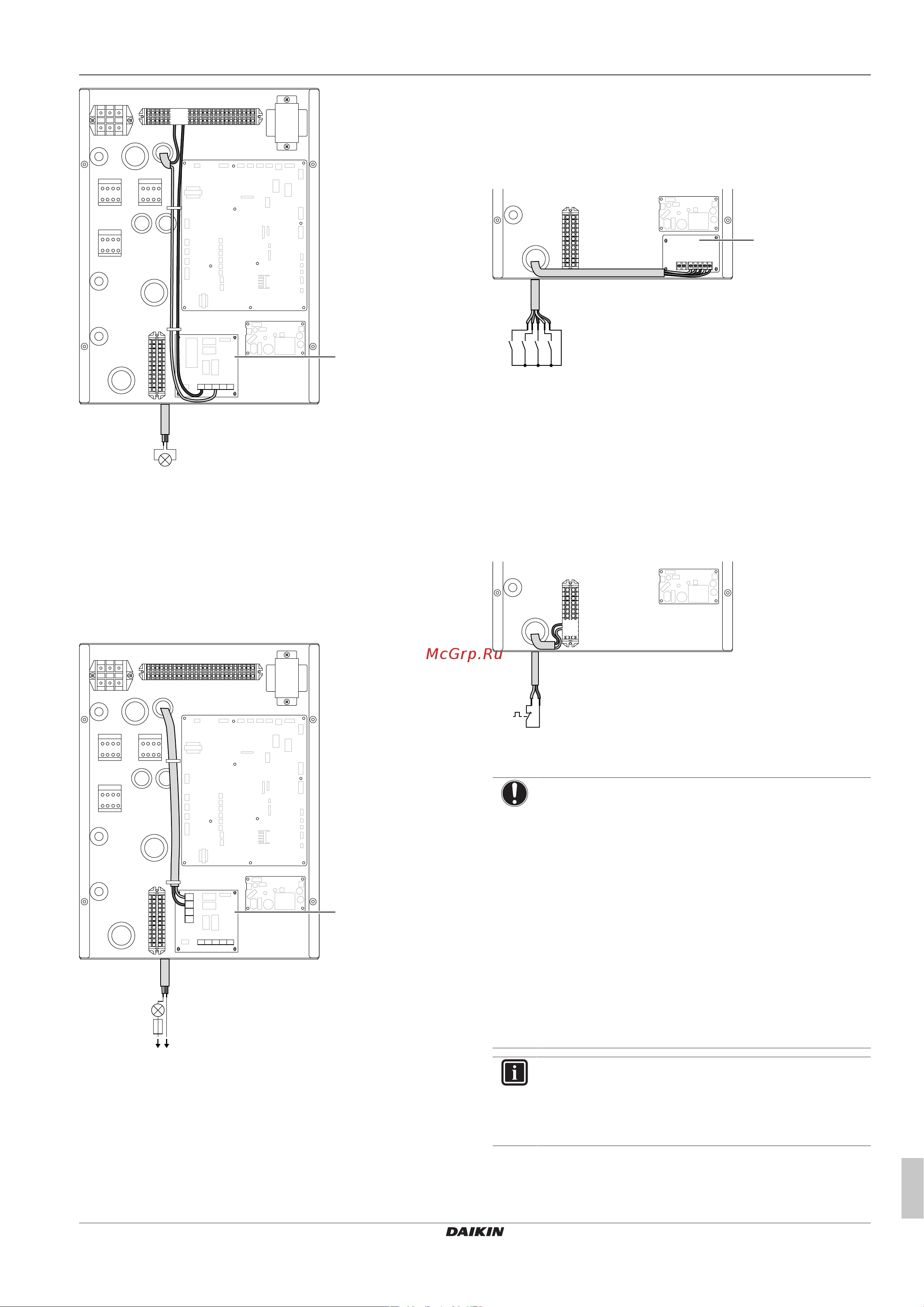

1 Подключите кабель для переключения в режим управления
внешним источником тепла к соответствующим клеммам
согласно рисунку ниже.
X5M
A4P
X1M
YC Y1 Y2 Y3 Y4
X2M
X1M
X3 X4
X2M
X1 X2
L N
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.11 Подключение цифровых вводов
потребления энергии
1 Подключите кабель цифровых входов для учета
энергопотребления к соответствующим клеммам согласно
рисунку ниже.
X5M
A8P
1 2 3 4 5
X801M
S6S
S7S
S8S
S9S
a
a Необходимо установить EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.12 Подключение предохранительного
термостата (с размыкающим
контактом)
1 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
X5M
9 10
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
выбран и установлен согласно действующим нормам.
В любом случае во избежание ненужных срабатываний
предохранительного термостата мы рекомендуем,
чтобы:
▪ предохранительный термостат имел ручной сброс.
▪ предохранительный термостат был рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном с
электроприводом (из комплекта поставки
резервуара горячей воды бытового потребления)
составляло не менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата
ВСЕГДА выполняйте его настройку. Без этой настройки
агрегат не будет реагировать на переключение
контакта предохранительного термостата.
