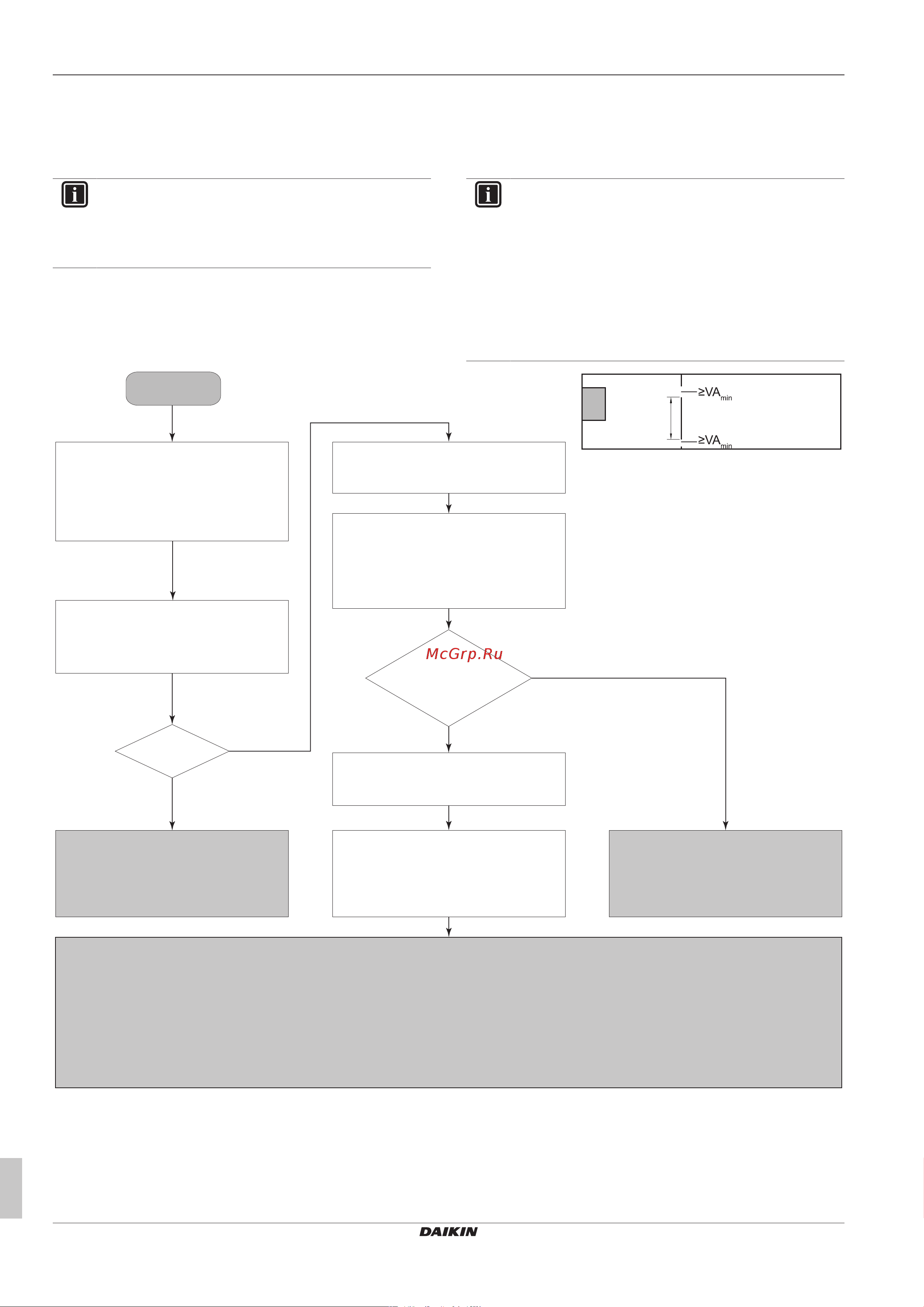

Если общее количество заправляемого хладагента в системе ≥1,84 кг (т. е. если длина трубопровода ≥27 м), необходимо
соблюдать требования к минимальной площади пола, как описано в следующей блок-схеме. В блок-схеме используются следующие
таблицы: «8.3Табл. 1. Максимальное количество заправляемого хладагента, допускаемое в помещении: внутренний агрегат» [433],
«8.4 Табл. 2. Минимальная площадь пола: внутренний агрегат» [4 33] и «8.5 Табл. 3. Минимальная площадь отверстия для
естественной вентиляции: внутренний агрегат» [433].
ИНФОРМАЦИЯ
Если полная заправка хладагента в системе
(m
c
) <1,84 кг (т. е. длина трубопровода <27 м), к
помещению для монтажа никакие требования НЕ
предъявляются.
ИНФОРМАЦИЯ
Несколько внутренних агрегатов. Если в помещении
устанавливаются два или более внутренних агрегатов,
следует учитывать максимальное количество
заправленного хладагента, который может быть
выпущен в помещение в случае ОДНОЙ утечки.
Пример: Если в помещении устанавливаются два
внутренних агрегата, каждый из которых соединен с
собственным наружным агрегатом, следует учитывать
количество заправленного хладагента для большего
сочетания внутреннего и наружного агрегатов.
Ввод от установщика:
▪ Общее количество заправляемого
хладагента (m
c
) (кг)
▪ Высота установки (H) (м)
▪ Площадь помещения A (A
помещ. A
) (м
2
)
Пуск
Используйте таблицу 1, данную в главе
"Технические данные", чтобы рассчитать
максимальное количество заправляемого
хладагента (m
макс.
) (кг), допустимую для
помещения A.
Обратитесь к дилеру.
Используйте табл. 3, данную в главе
"Технические данные", и значение dm,
чтобы рассчитать минимальную площадь
отверстия для естественной вентиляции
между помещениями A и B (VA
мин.
) (см
2
).
Агрегат можно устанавливать в помещении A, если:
▪ Между помещениями A и B предусмотрено 2 вентиляционных отверстия (постоянно открытых), 1 вверху и 1 внизу.
▪ Нижнее отверстие: Нижнее отверстие должно соответствовать требованиям к минимальной площади (VA
мин.
). Оно должно располагаться как можно
ближе к полу и ниже высоты H. Если вентиляционное отверстие начинается от пола, высота должна быть ≥20 мм. Нижний край отверстия должен
располагаться на расстоянии ≤100 мм от пола. Как минимум 50% от требуемой площади отверстия должно располагаться на высоте <200 мм от
пола. Отверстие должно полностью располагаться на высоте <300 мм от пола.
▪ Верхнее отверстие: Площадь верхнего отверстия должна быть больше или равна площади нижнего отверстия. Нижний край верхнего отверстия
должен располагаться как минимум на 1,5 м выше верхнего края нижнего отверстия.
▪ Ведущие наружу вентиляционные отверстия НЕ рассматриваются как подходящие вентиляционные отверстия (пользователь может перекрыть их,
когда холодно).
Блок можно устанавливать в помещении A
на указанной высоте без дополнительных
требований к размеру помещения или
вентиляции.
Определите количество хладагента,
которое превышает m
макс.
(dm) (кг).
(dm=m
c
–m
макс.
)
m
макс.
≥m
c
?
Да
Нет
Нет
Используйте таблицу 2, данную в главе
"Технические данные", чтобы рассчитать
общую минимальную площадь пола
(A
мин. общ.
) (м
2
), требуемую для общего
количества заправляемого хладагента (m
c
)
при выбранной высоте установки (H).
a Внутренний агрегат
A Помещение, в котором установлен внутренний
агрегат.
B Помещение рядом с помещением A.
A
мин. общ.
≤A
помещ. A
+A
помещ. B
?
Да
Ввод от установщика:
▪ Площадь соседнего помещения B
(A
помещ. B
) (м
2
)
A
a
B
≥1,5 м
