8 Технические данные
Руководство по монтажу
28
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
8 Технические данные
Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие
технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

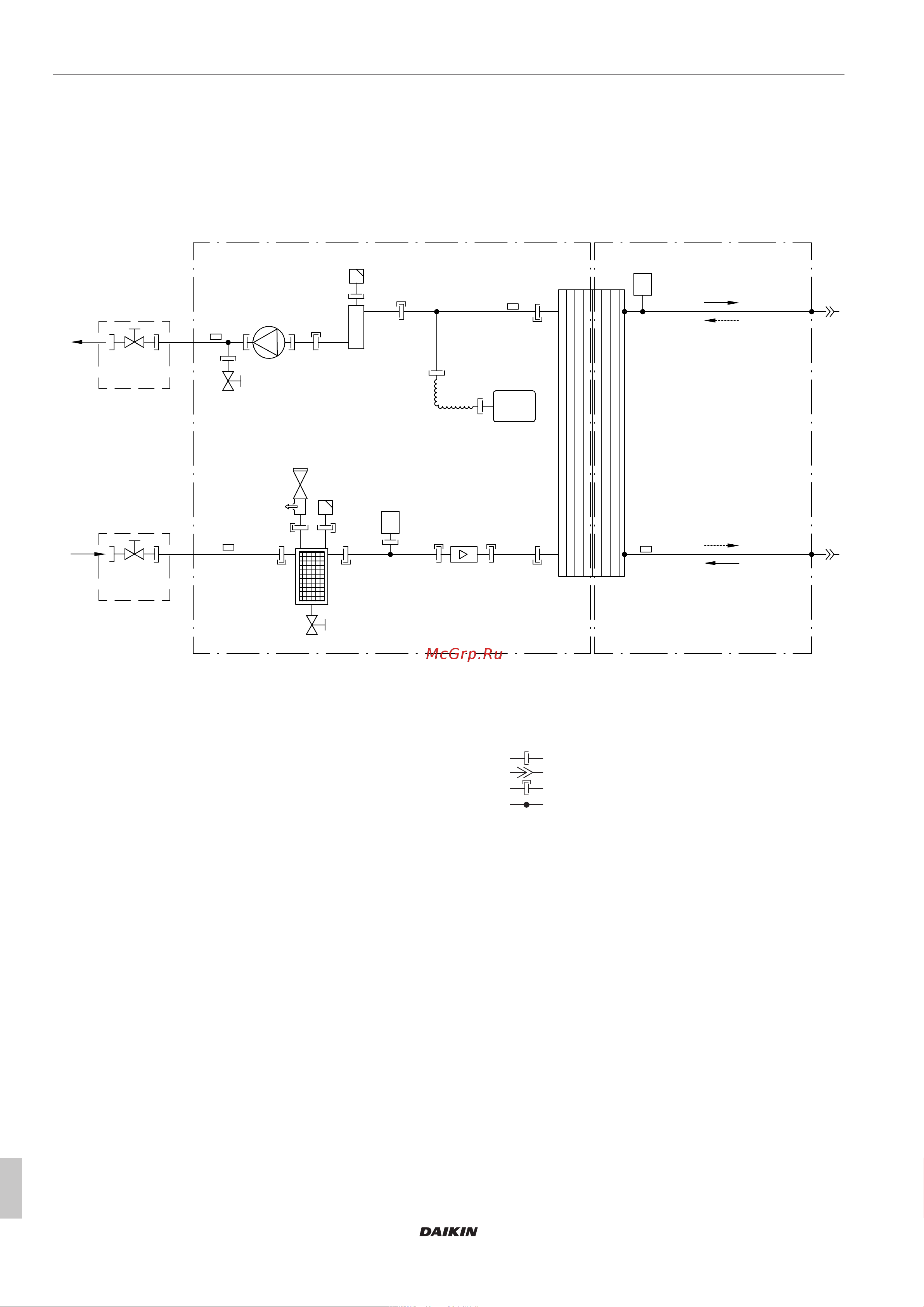

8.1 Схема трубопроводов:
Внутренний блок
3D111541A
R2T
R4T
B1PW
B2PR
R1T
R3T
A
C
e
e
C
f
i
g
m
a2
a1
h
l
k
d
h
j
c1
b2
c2
b1
B
i
A Сторона воды
B Сторона хладагента
C Устанавливается на месте эксплуатации
a1 ВХОД воды для нагрева помещения
a2 ВЫХОД воды для нагрева помещения
b1 ВХОД газообразного хладагента (режим нагрева;
конденсатор)
b2 ВЫХОД жидкого хладагента (режим нагрева;
конденсатор)
c1 ВХОД жидкого хладагента (режим охлаждения;
испаритель)
c2 ВЫХОД газообразного хладагента (режим охлаждения;
испаритель)
d Пластинчатый теплообменник
e Запорный клапан для обслуживания
f Магнитный фильтр/пылеотделитель
g Предохранительный клапан
h Выпуск воздуха
i Сливной клапан
j Датчик расхода
k Расширительный бак
l Резервный нагреватель
m Насос
B1PW Датчик давления воды в системе нагрева помещения
B2PR Датчик давления хладагента
R1T Термистор (теплообменник— ВЫХОД воды)
R2T Термистор (резервный нагреватель— ВЫХОД воды)
R3T Термистор (жидкий хладагент)
R4T Термистор (теплообменник— ВХОД воды)
Винтовое соединение
Соединение с накидными гайками
Быстроразъемное соединение
Паяное соединение
