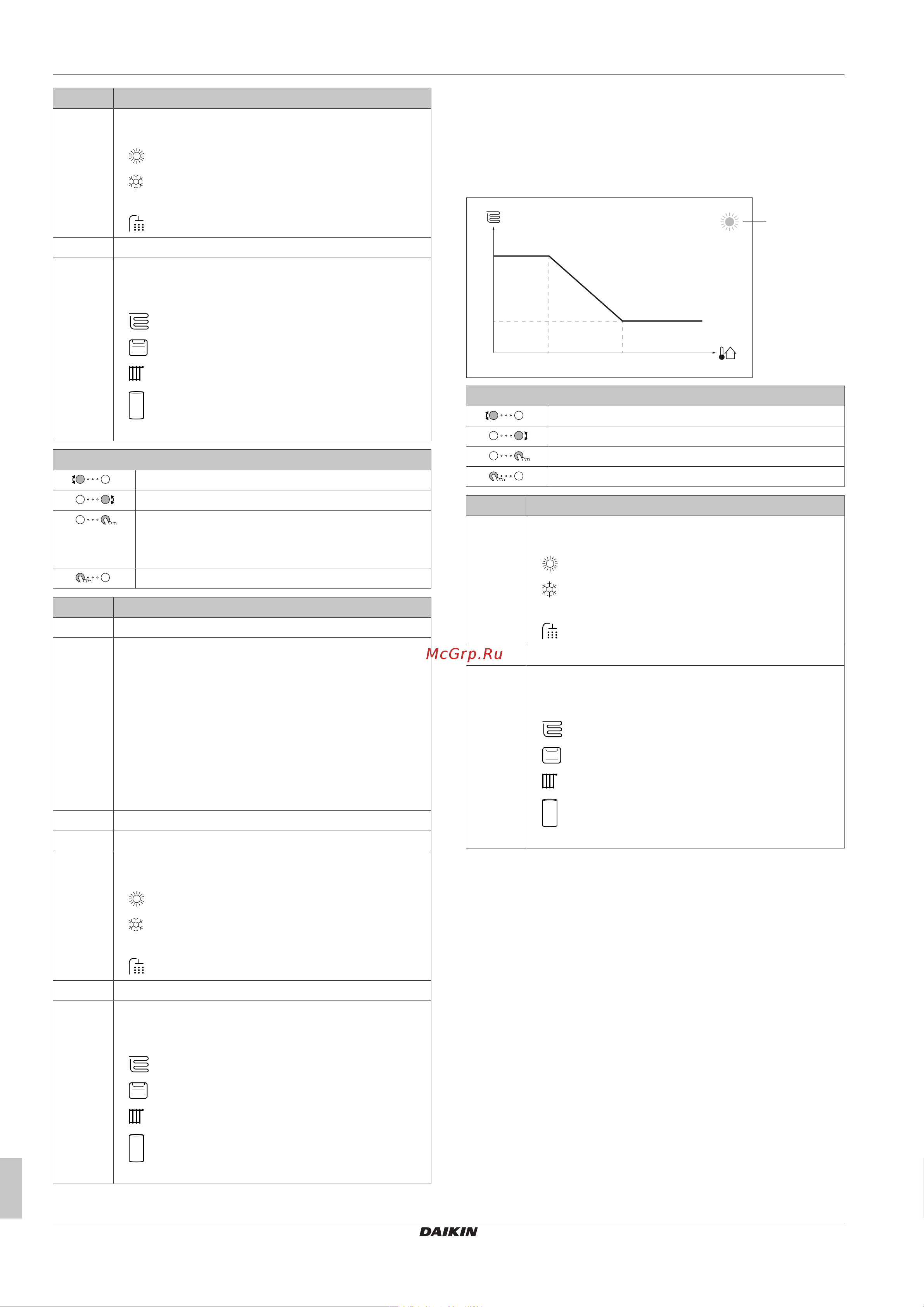

5 Конфигурирование
Руководство по монтажу
22
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
Позиция Описание
e Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2,
Y3, Y4
Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
Возможные действия на этом экране
Выберите наклон или смещение.
Увеличьте или уменьшите наклон/смещение.
Если выбран наклон: задайте наклон и
перейдите к смещению.
Если выбрано смещение: задайте смещение.
Подтвердите изменения и вернитесь в подменю.
Позиция Описание
a Кривая зависимости от погоды до изменений.
b Кривая зависимости от погоды после изменений (для
примера):
▪ Если изменен наклон, то новая предпочтительная
температура в точке X1 увеличится на большую
величину, чем предпочтительная температура в
точке X2.
▪ Если изменено смещение, то новая
предпочтительная температура в точке X1
увеличится на такую величину, что и
предпочтительная температура в точке X2.
c Наклон
d Смещение
e Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2,
Y3, Y4
Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
Кривая зависимости от погоды по 2 точкам
Кривая зависимости от погоды определяется двумя уставками:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
Кривая зависимости от погоды:
Y1
Y2
X1 X2
a
Возможные действия на этом экране
Переход через значения температуры.
Изменение температуры.
Переход к следующей температуре.
Подтверждение изменений и продолжение.
Позиция Описание
a Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2 Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
5.2.8 Мастер настройки конфигурации:
Резервуар
Данная часть касается только систем с установленным
дополнительным резервуаром горячей воды бытового
потребления.
Режим нагрева
Горячая вода бытового потребления может быть подготовлена
тремя различными путями. Они отличаются друг от друга тем,
каким образом устанавливается требуемая температура
резервуара и как агрегат воздействует на нее.
