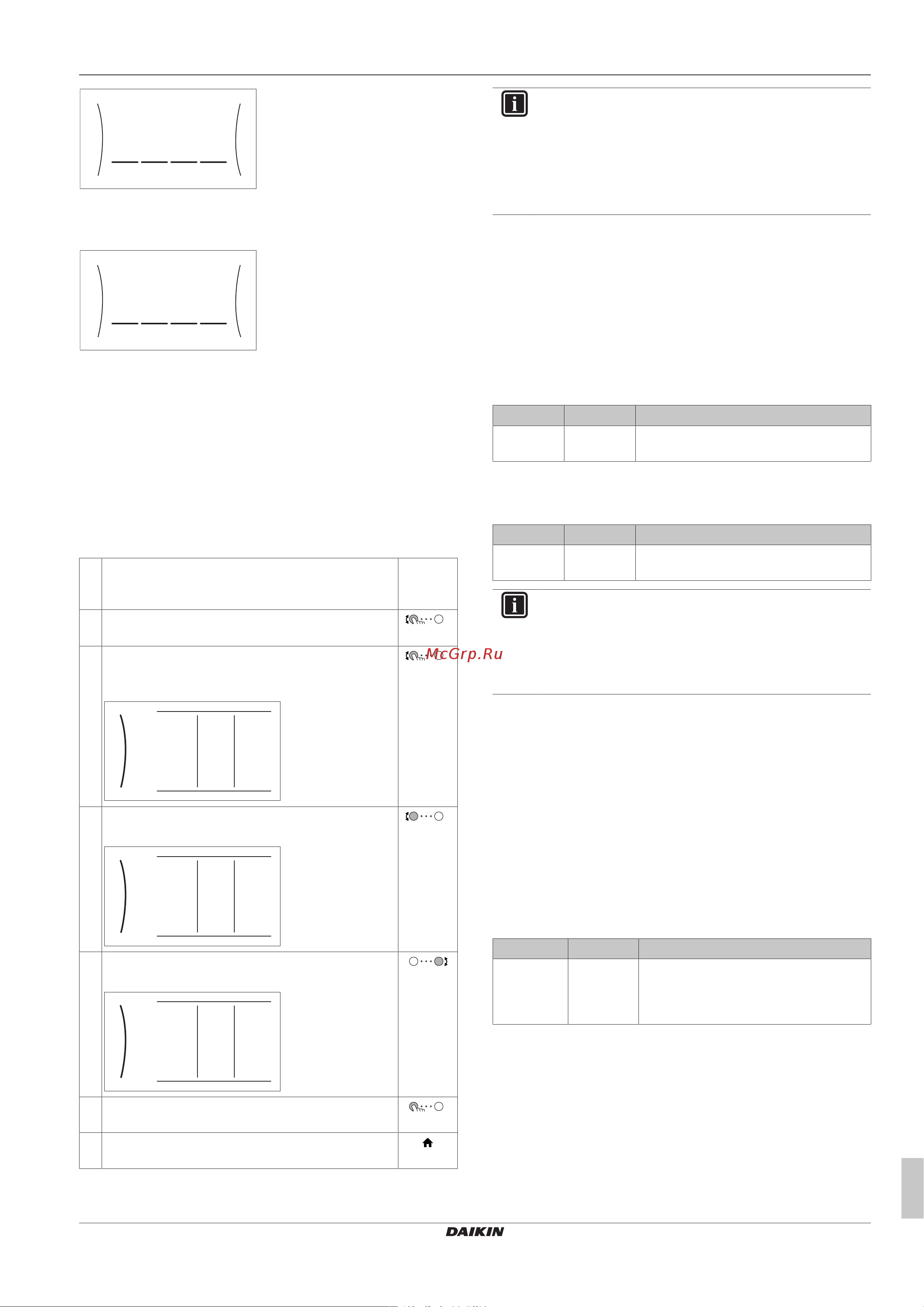

5 Конфигурирование
Руководство по монтажу
17
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
1234
Опытный пользователь
Пин-код пользователя
Пин-код для уровня Пользователь — это 0000.
0000
Пользователь
Для доступа к настройкам установщика
1 Установите уровень разрешений пользователя на
Установщик.
2 Перейдите к [9]: Настройки установщика.
Изменение настроек просмотра
Пример: Измените параметр [1‑01] с 15 на 20.
Большинство настроек можно задать через структуру меню.
Если по какой-либо причине требуется изменить данные с
использованием настроек обзора, доступ к настройкам обзора
можно получить, как описано ниже:
1 Установите уровень доступа пользователя
Установщик. См. раздел «Изменение уровня
разрешений пользователей» [416].
—
2 Перейдите к [9.I]: Настройки установщика >
Обзор местных настроек.
3 Поверните левый наборный диск, чтобы выбрать
первую часть настройки, и подтвердите, нажимая
на наборный диск.
00
01
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
0
1
2
3
4 Поверните левый наборный диск, чтобы выбрать
вторую часть настройки
00
01 15
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
1
5 Поверните правый наборный диск, чтобы
изменить значение с 15 на 20.
00
01 20
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
1
6 Нажмите на левый наборный диск, чтобы
подтвердить новую настройку.
7 Нажмите центральную кнопку, чтобы вернуться
на главный экран.
ИНФОРМАЦИЯ
Когда вы изменяете настройки обзора и возвращаетесь
на главный экран, интерфейс пользователя будет
отображать всплывающее окно и попросит
перезагрузить систему.
После подтверждения система перезапустится, будут
приняты последние изменения.
5.2 Мастер конфигурации
После первого включения питания системы на интерфейс
пользователя будут выводиться указания мастера настройки
конфигурации. Таким образом вы сможете задать самые
важные начальные настройки. С ними агрегат сможет работать
правильно. При необходимости после этого через структуру
меню можно будет задать более подробные настройки.
5.2.1 Мастер настройки конфигурации: Язык
# Код Описание
[7.1] Отсутствуе
т
Язык
5.2.2 Мастер настройки конфигурации:
Время и дата
# Код Описание
[7.2] Отсутствуе
т
Установите местное время и дату
ИНФОРМАЦИЯ
По умолчанию активировано летнее время, а формат
часов — 24 часа. Если вы хотите изменить эти
настройки, вы можете сделать это в структуре меню
(Пользоват. настройки > Время/дата) после
инициализации агрегата.
5.2.3 Мастер настройки конфигурации:
Система
Тип внутреннего агрегата
Отображается тип внутреннего агрегата, но он не подлежит
регулировке.
Тип резервного нагревателя
Резервный нагреватель адаптирован для подключения к
большинству европейских электрических сетей. Тип резервного
нагревателя должен быть установлен в интерфейсе
пользователя. Для агрегатов со встроенным резервным
нагревателем тип нагревателя можно просматривать, но не
изменять.
# Код Описание
[9.3.1] [E‑03] ▪ 2: 3 В
▪ 3: 6 В
▪ 4: 9 т
Гор.вода быт.потр.
Следующая настройка определяет, может ли система
подготавливать горячую воду бытового потребления или нет, и
какой резервуар используется. Задайте значение эту настройку
с учетом фактической схемы системы.
