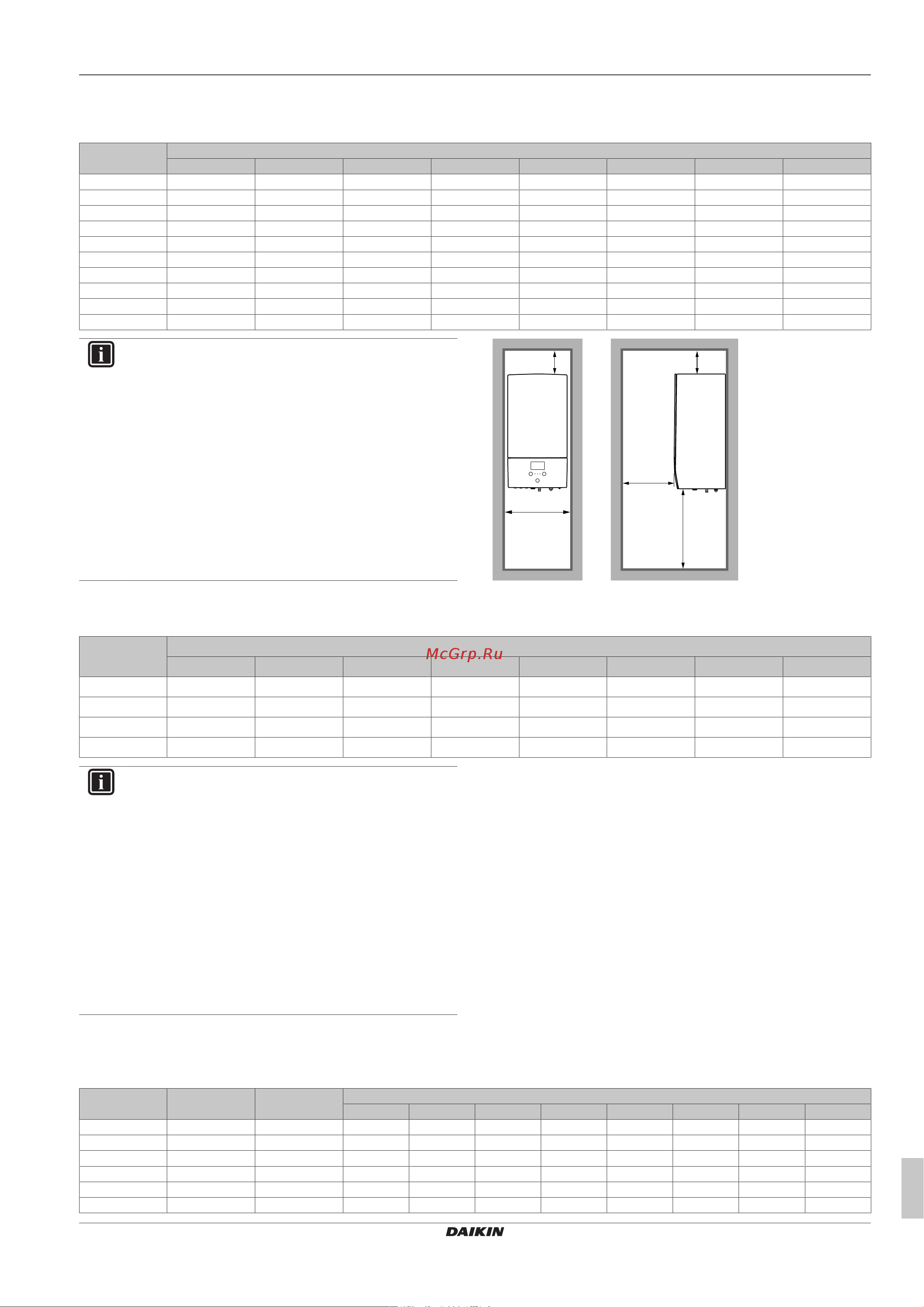

8 Технические данные
Руководство по монтажу
33
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
8.3 Табл. 1. Максимальное количество заправляемого хладагента, допускаемое
в помещении: внутренний агрегат
A
помещ.
(м
2
) Максимальное количество заправляемого хладагента в помещении (m
макс.
) (кг)
H=1150мм H=1200мм H=1300мм H=1400мм H=1500мм H=1600мм H=1700мм H=1800мм
1 0,25 0,26 0,29 0,31 0,33 0,36 0,38 0,40
2 0,51 0,53 0,58 0,62 0,67 0,71 0,76 0,81
3 0,76 0,79 0,86 0,93 1,00 1,07 1,14 1,21
4 1,01 1,06 1,15 1,24 1,34 1,43 1,52 1,61
5 1,27 1,32 1,44 1,55 1,67 1,78 1,90 2,01
6 1,52 1,59 1,73 1,87 2,00 2,14 2,28 2,42
7 1,66 1,74 1,89 2,04 2,19 2,34 2,49 2,65
8 1,78 1,86 2,02 2,18 2,34 2,50 2,67 2,83
9 1,89 1,97 2,14 2,31 2,49 2,66 2,83 3,00
10 1,99 2,08 2,26 2,44 2,62 2,80 2,98 3,16
ИНФОРМАЦИЯ
▪ H = Высота, измеренная от нижней части корпуса
до пола.
▪ Для промежуточных значений H (т.е. когда H лежит
между двумя значениями H из таблицы) примите
значение, которое соответствует меньшему
значению H из таблицы. Если H=1450мм, примите
значение, которое соответствует "H=1400мм".
▪ Для промежуточных значений A
помещ.
(т. е. когда
A
помещ.
находится между двумя значениями A
помещ.
из
таблицы), примите значение, соответствующее
более низкому значению A
помещ.
из таблицы. Если
A
помещ.
=8,5 м
2
, примите значение, соответствующее
"A
помещ.
=8м
2
".
H≥1150
≥200
≥200
≥500
(mm)
≥450
8.4 Табл. 2. Минимальная площадь пола: внутренний агрегат
m
c
(кг) Минимальная площадь пола (м²)
H=1150мм H=1200мм H=1300мм H=1400мм H=1500мм H=1600мм H=1700мм H=1800мм
1,84 8,57 7,84 6,64 5,92 5,51 5,16 4,84 4,57
1,86 8,76 8,02 6,78 5,98 5,57 5,21 4,90 4,62
1,88 8,95 8,19 6,93 6,05 5,63 5,27 4,95 4,67
1,90 9,14 8,36 7,08 6,11 5,69 5,32 5,00 4,72
ИНФОРМАЦИЯ
▪ H = Высота, измеренная от нижней части корпуса
до пола.
▪ Для промежуточных значений H (т.е. когда H лежит
между двумя значениями H из таблицы) примите
значение, которое соответствует меньшему
значению H из таблицы. Если H=1450мм, примите
значение, которое соответствует "H=1400мм".
▪ Если полная заправка хладагента в системе
(m
c
) <1,84 кг (т. е. длина трубопровода <27 м), к
помещению для монтажа никакие требования НЕ
предъявляются.
▪ В блоке НЕ допускается заправка в количестве
>1,9кг.
8.5 Табл. 3. Минимальная площадь отверстия для естественной вентиляции:
внутренний агрегат
m
c
m
макс.
dm=m
c
–m
макс.
(кг) Минимальная площадь вентиляционного отверстия (см
2
)
H=1150мм H=1200мм H=1300мм H=1400мм H=1500мм H=1600мм H=1700мм H=1800мм
1,9 0,1 1,80 538 515 495 477 461 446 433 421
1,9 0,3 1,60 479 458 440 424 410 397 385 374
1,9 0,5 1,40 419 401 385 371 359 347 337 327
1,9 0,7 1,20 359 344 330 318 308 298 289 281
1,9 0,9 1,00 299 287 275 265 256 248 241 234
1,9 1,1 0,80 240 229 220 212 205 199 193 187
