Daikin EHBX08DA9W [8/36] Монтаж
![Daikin EHBX08DA9W [8/36] Монтаж](/views2/1747151/page8/bg8.png)
4 Монтаж
Руководство по монтажу
8
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
Позиция Описание Провода Максималь
ный
рабочий
ток
22 Предохранительный
термостат
2
(e)
(a) Смотрите паспортную табличку на наружном агрегате.
(b) Минимальное сечение кабеля 0,75мм².
(c) Сечение кабеля 2,5мм².
(d) Кабель термистора и соединительный кабель (12м)
входят в комплект поставки резервуара горячей воды
бытового потребления.
(e) Кабель сечением 0,75мм²–1,25мм², максимальная
длина: 50м. Беспотенциальный контакт должен
выдерживать напряжение не менее 15 Впост.тока при
10мА.
(f) Кабель сечением 0,75мм²–1,25мм²; максимальная
длина: 500м. Подходит для соединений как
одиночного, так и двойного интерфейса пользователя.
(g) Сечение кабеля 1,5мм².
ПРИМЕЧАНИЕ
Дополнительные технические характеристики
различных соединений указаны внутри внутреннего
агрегата.
Тип резервного
нагревателя
Электропитани
е
Необходимое количество
жил кабеля
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
4 Монтаж

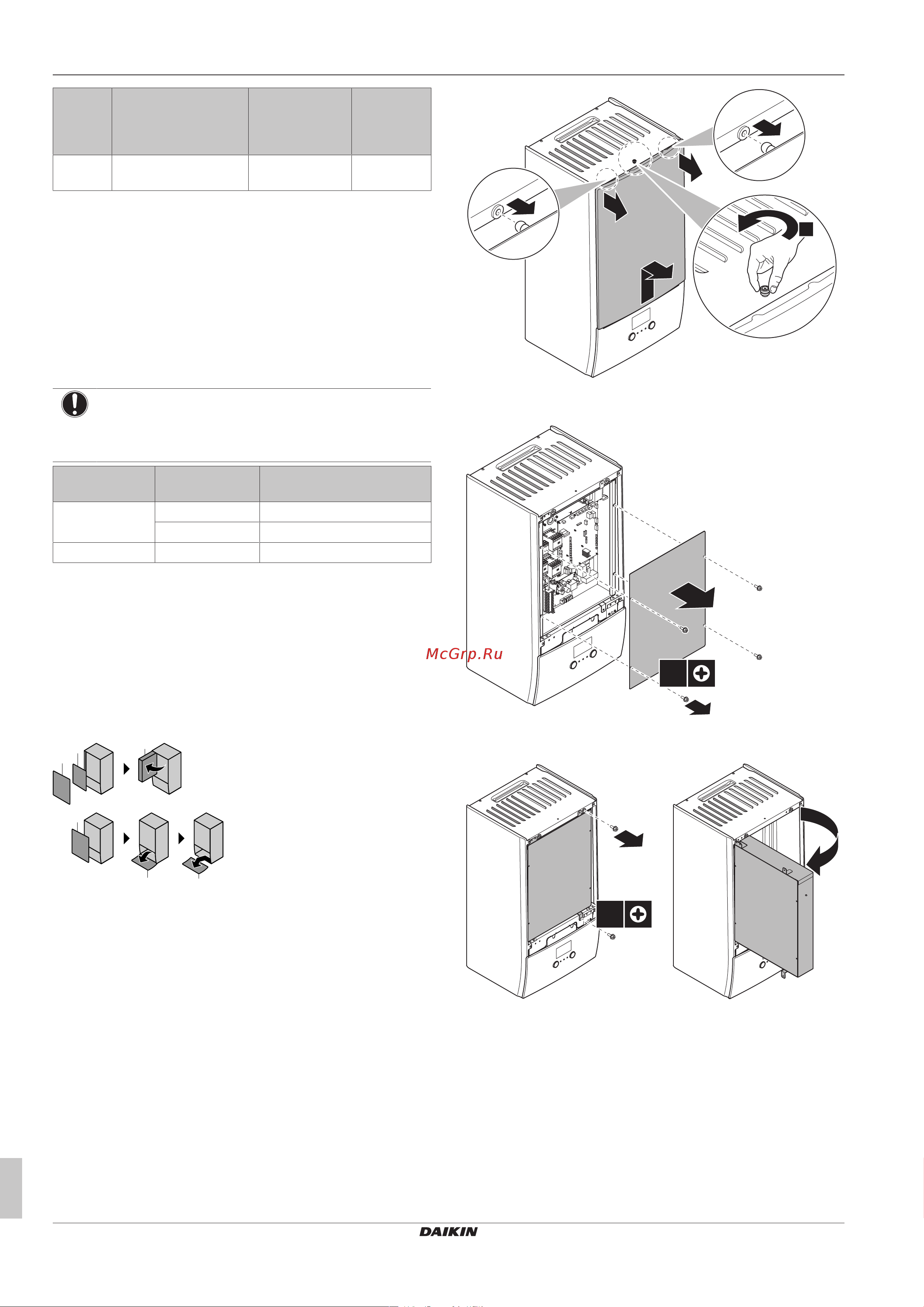

4.1 Открытие агрегата
4.1.1 Чтобы открыть внутренний агрегат
Обзор
1
2
3
1
4
4
1 Лицевая панель
2 Крышка распределительной коробки
3 Распределительная коробка
4 Панель интерфейса пользователя
Снятие элементов
1 Снимите лицевую панель.
2
2
1
3
2 Если нужно подключить электропроводку, то снимите
крышку распределительной коробки.
4×
3 Если нужно выполнять работы за распределительной
коробкой, то откройте ее.
2×
1
2
4 Если нужно выполнять работы за панелью интерфейса
пользователя или загрузить новое программное
обеспечение в интерфейс пользователя, то откройте эту
панель.
