4 Монтаж
Руководство по монтажу
9
EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618951-1 – 2020.03
1
2
3
2×
5 Возможный вариант: снимите панель интерфейса
пользователя.
ПРИМЕЧАНИЕ
Чтобы не повредить при снятии панель интерфейса
пользователя, отсоедините кабели на ее задней
стороне.
3
1
2

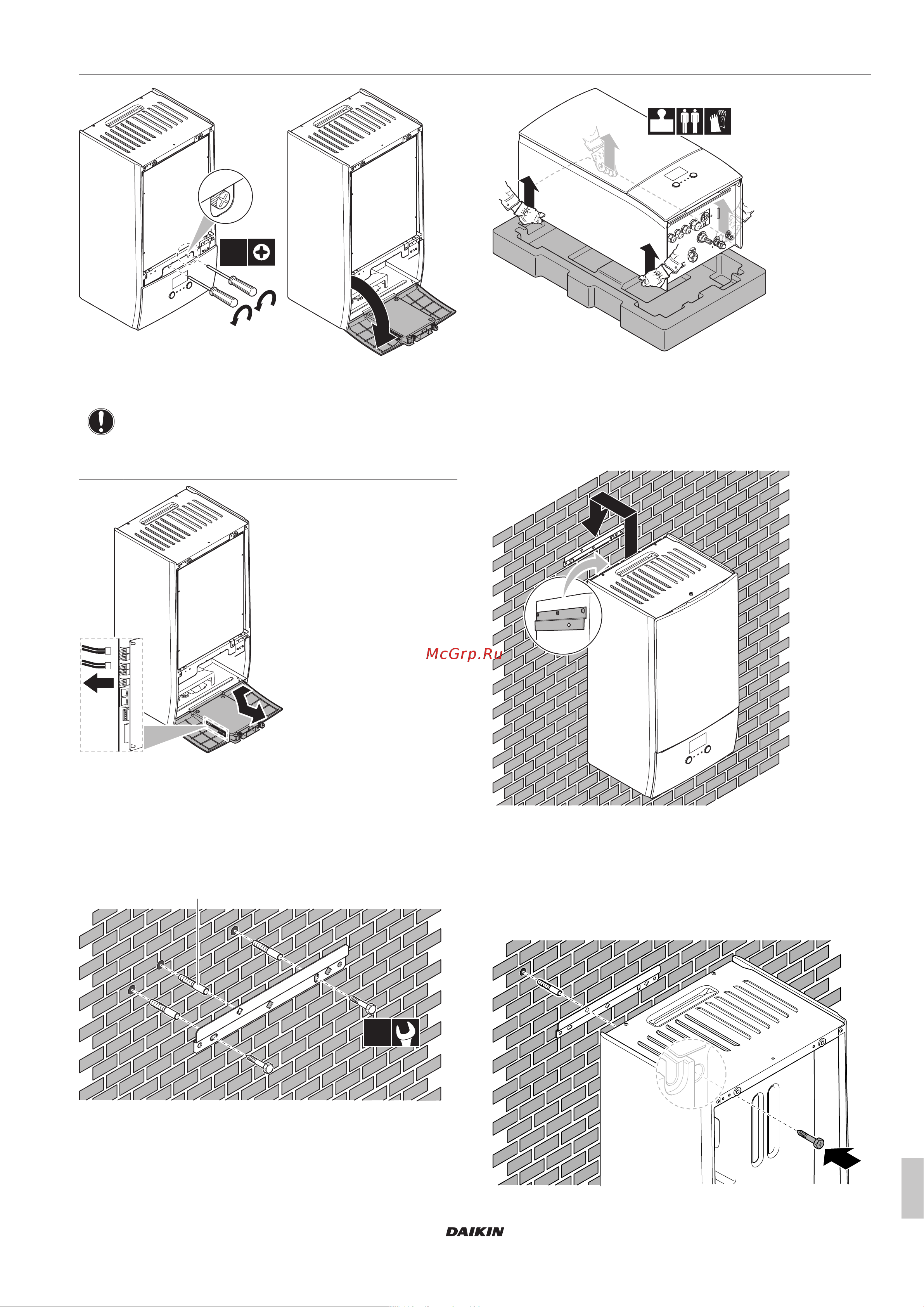

4.2 Монтаж внутреннего агрегата
4.2.1 Установка внутреннего агрегата
1 Закрепите стенной кронштейн (принадлежность) на стене
(горизонтально) с помощью 2 болтов диаметром 8мм.
2×
a
a Опция: Если вы хотите зафиксировать агрегат на
стене с внутренней стороны агрегата, предусмотрите
дополнительную резьбовую заглушку.
2 Поднимите агрегат.
42 kg
3 Закрепите агрегат на стенном кронштейне:
▪ Наклоните верх агрегата к стене в месте установки
стенного кронштейна.
▪ Установите кронштейн на заднюю сторону агрегата над
стенным кронштейном. Позаботьтесь о том, чтобы
агрегат был закреплен надлежащим образом.
4 Опция: Если вы хотите зафиксировать агрегат на стене с
внутренней стороны агрегата:
▪ Снимите верхнюю переднюю панель и откройте
распределительную коробку. См. раздел «4.1.1 Чтобы
открыть внутренний агрегат» [48].
▪ Закрепите агрегат на стене с помощью винта диаметром
8мм.
