Typical GC6-7D [13/26] Регулировка длины стежка и обратного хода

регулятор натяжения нити 5 (модель GC6-7 – нитенаправитель), затем наверх через

нитенаправитель 6 и вверх налево через отверстие нитепритягательного рычага 7.

4) Поверните вниз налево через нитенаправитель 8, вниз через ограждение 9 втулки

иглодержателя (нижней) (на модели GC6-7 – нижнее ограждение 9) и нитенаправитель

иглодержателя 10. Затем протяните нить слева через игольное ушко 11, затем вытяните из

игольного ушка конец нити длиной примерно 100 мм.

Для того чтобы вытянуть наверх шпульную нить, удерживая рукой острие иглы,

поверните маховое колесо так, чтобы иглодержатель опустился, а затем поднимите его в

крайнее верхнее положение. Потяните за игольную нить – в результате шпульная нить

вытягивается наверх. Концы игольной и шпульной нити вытяните вперед и положите под

лапку.

4.6 Установка шпульки

(рис. 18)

1) Вставьте шпульку В в шпульный колпачок А.

2) Протяните нить через щель С, чтобы пропустить ее под натяжной пружиной

шпульного колпачка D, и наружу на носик пружины, вытянуть конец нити длиной 100 мм.

3) Убедитесь, что шпулька вращается по часовой стрелке, когда Вы тяните за нить Е,

если нет – переустановите шпульку В.

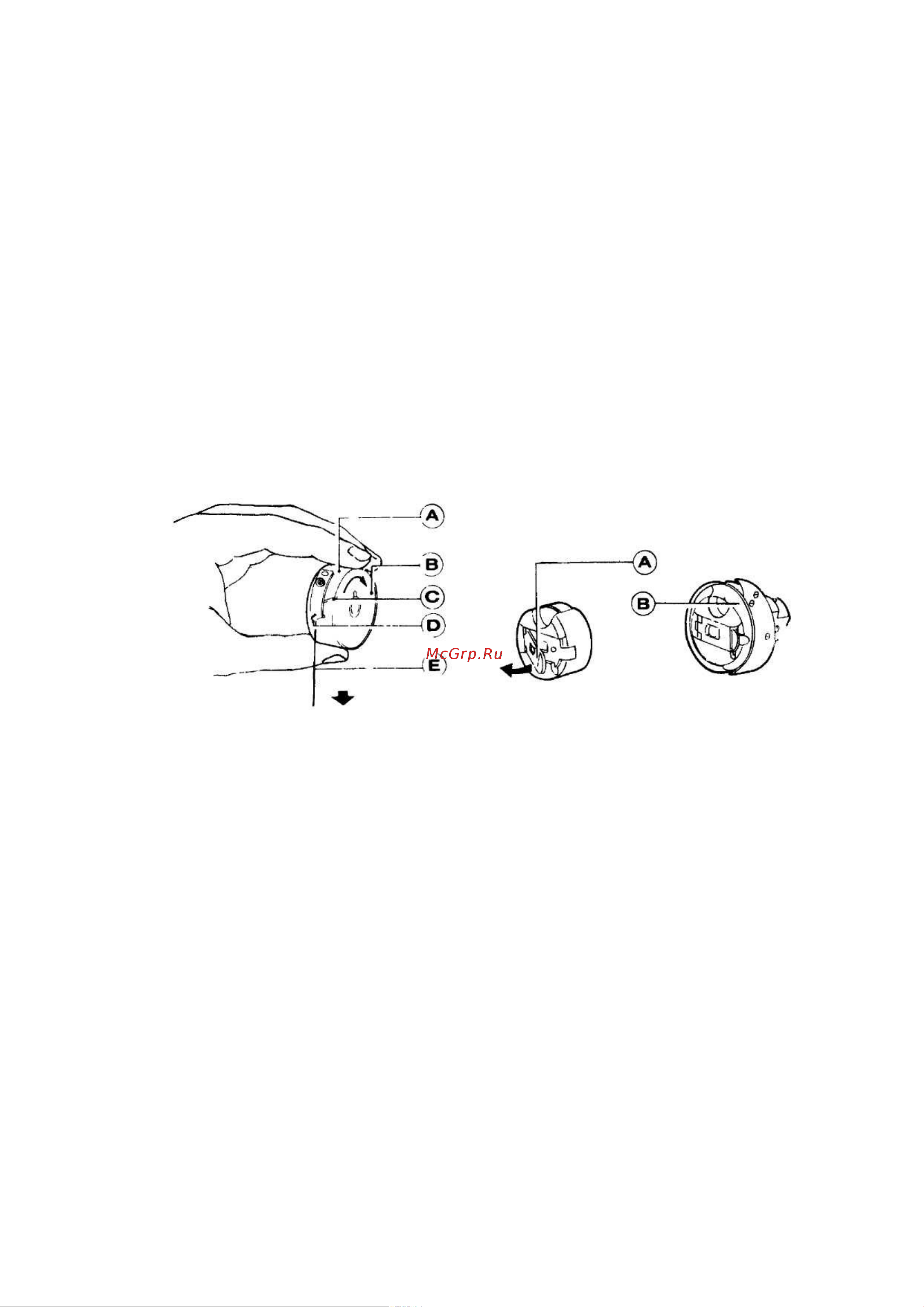

Рис. 18 Рис. 19

4.7 Установка шпульного колпачка

1) Поднимите иглодержатель в крайнее верхнее положение и откройте задвижную

пластину.

2) Полностью отожмите рычаг защелки шпульного колпачка А и, удерживая его

пальцем, осторожно установите шпульный колпачок в челночный механизм В. Обратите

внимание, что защелка шпульного колпачка должна зацепиться за желобок шпинделя

челнока.

3) При вынимании шпульного колпачка из челнока полностью поднимите рычаг

защелки шпульного колпачка А и, удерживая его пальцем, так, чтобы шпулька не выпала из

шпульного колпачка, осторожно выньте шпульный колпачок.

4.8 Регулировка длины стежка и обратного хода

(рис. 20)

1) Длина стежка устанавливается поворотом регулятора стежка 1. Длина стежка

увеличивается при повороте регулятора стежка 1 против часовой стрелки, и длина стежка

уменьшается при повороте регулятора длины стежка 1 по часовой стрелке.

2) Машина выполняет обратную строчку, если нажат рычаг обратной строчки 2,
