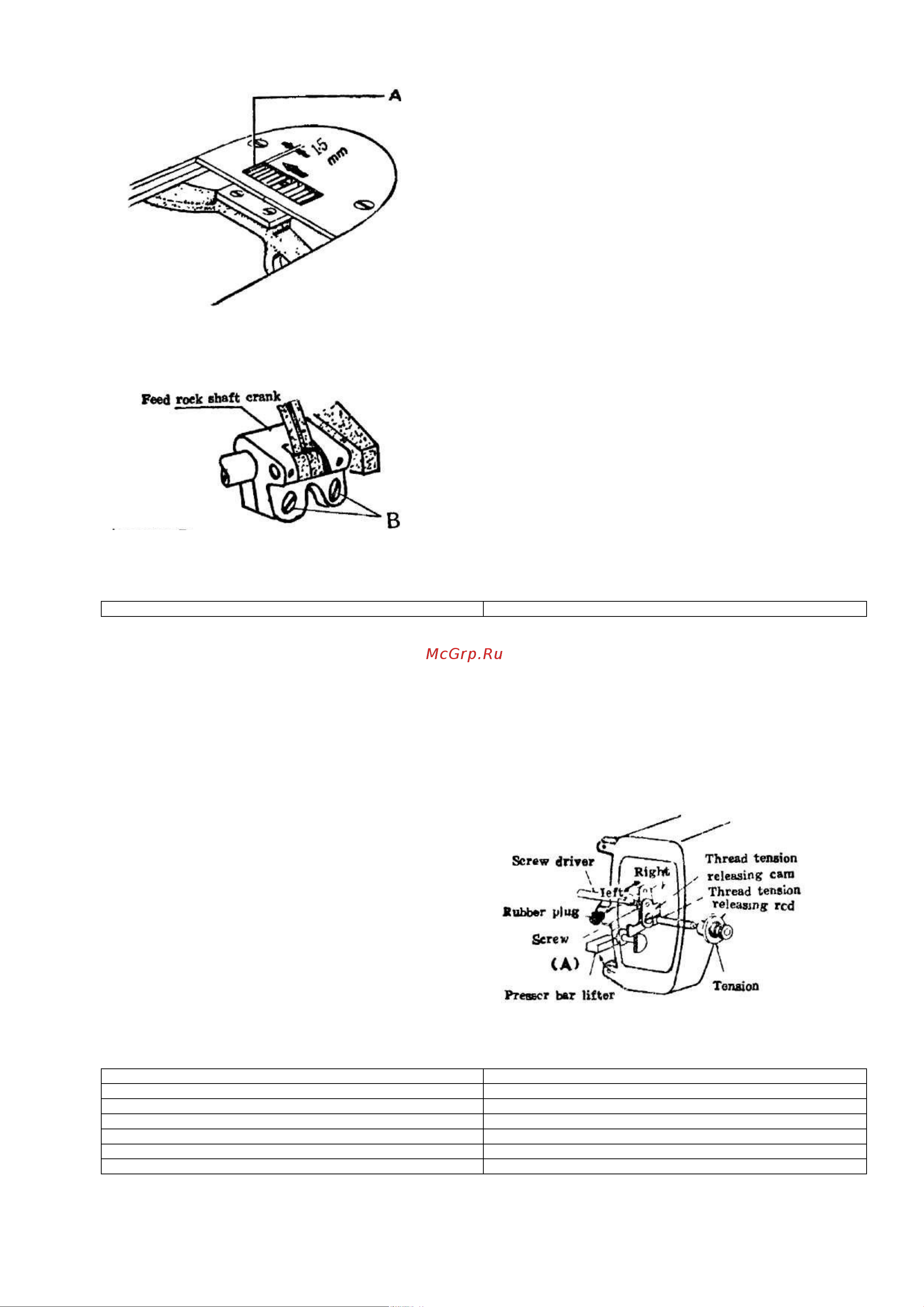

6.2.2 Регулировка положения зубчатой рейки
(рис. 34)
Нормальное положение зубчатой
рейки установлено, если расстояние от
конца щели игольной пластины до
торцевого конца полностью выдвинутой
зубчатой рейки составляет 1,5 мм, как
показано на рис. 34 а.
1) Закрепите зубчатую рейку в
положении, когда она полностью
выдвинута.
2) Слегка ослабьте два зажимных
винта В коленчатого рычага подъемного
вала двигателя ткани, как показано на рис.
34b.
3) Переместите подающий брус,
чтобы отрегулировать расстояние между
зубчатой рейкой и игольной пластиной.
4) По окончании регулировки
затяните зажимной винт В.
Рис. 34
Feed rock shaft crank Коленчатый рычаг подъемного вала двигателя ткани
6.3 Регулировка натяжения спускового механизма
(рис. 35)
Натяжные диски необходимо частично протолкнуть, чтобы открыть их, когда
прижимная лапка поднята. Однако время освобождения натяжных дисков регулируется
следующим образом:
1) Снять игольную пластину и
резиновую заглушку на задней части плеча
машины, ослабить винт А рычага
коленоподъемника (левого).
2) Затем регулирующий кулачок
освобождения нити можно переместить
влево или вправо, нить освобождается
позже, если кулачок передвигается вправо,
нить освобождается раньше, если кулачок
передвигается влево.
3) По окончании регулировки
затяните винт А и установите на место
резиновую заглушку и игольную пластину.
Рис. 34
Screw driver Отвертка
Rubber plug Резиновая заглушка
Screw Винт
Presser bar lifter Подъемник прижимного бруса
Thread tension releasing cam Кулачок освобождения нити
Thread tension releasing rod Штанга освобождения нити
Tension Натяжение
