6.4.2 Регулировка двигателя ткани машины модели GC6-7

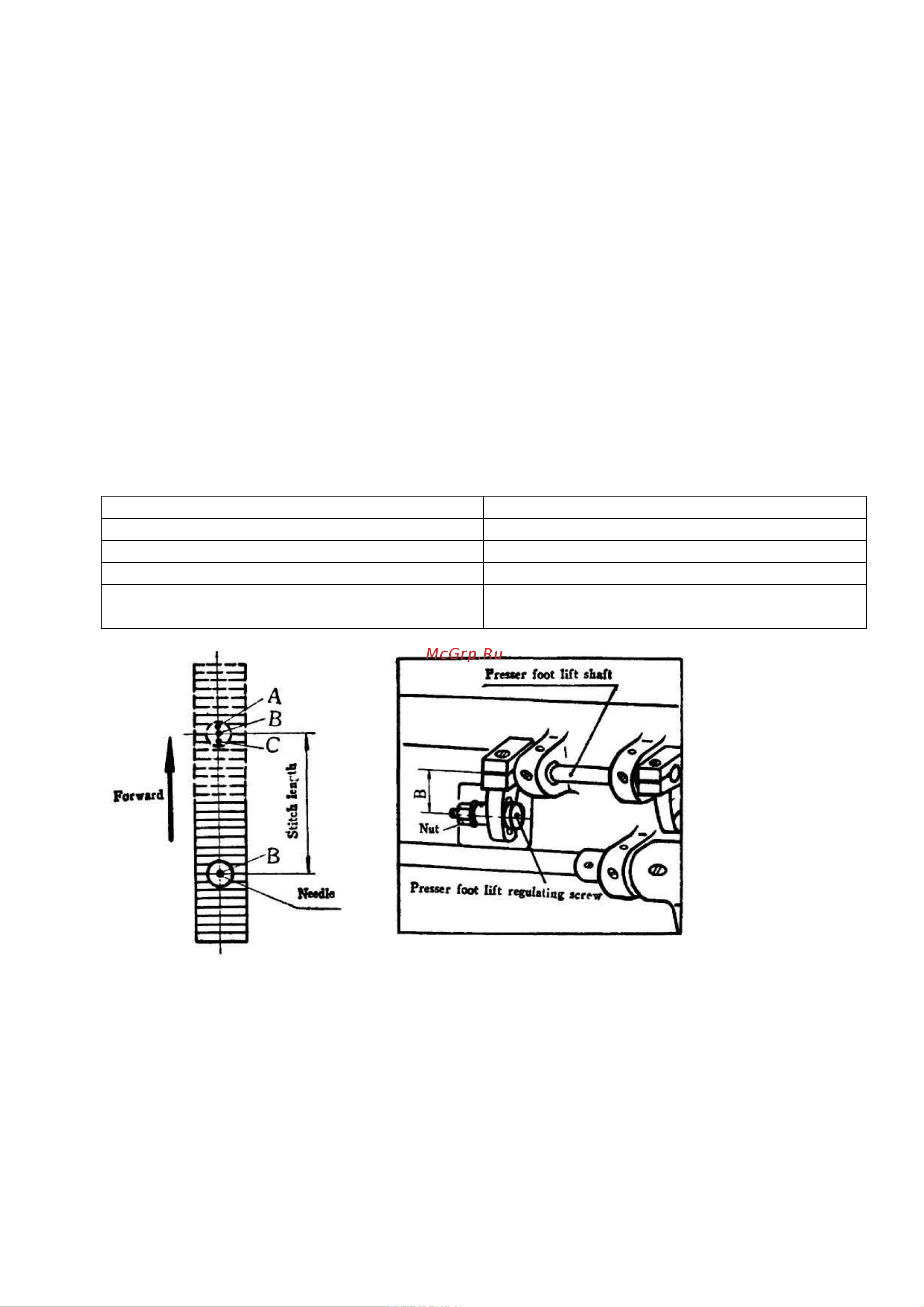

1) Регулировка высоты подъема

Верхний двигатель ткани необходимо синхронизировать с игольным и зубчатым

двигателями ткани, эта операция выполняется на заводе перед отправкой машины. При

необходимости регулировка осуществляется следующим образом:

Поднимите прижимную лапку подъемником прижимной лапки, установите

максимальную длину стежка, затем слегка поверните маховое колесо и посмотрите, как игла

проникает в ткань, опускается ли она по центру щели для иглы в зубчатой рейке, в точке В,

как показано на рис. 38. Если нет – сначала необходимо отрегулировать место попадания

иглы в игольную пластину, как показано на рис. 40а. По окончании регулировки затяните

зажимной винт.

Плавно поворачивайте маховое колесо, пока не будет достигнут конец игольного

двигателя ткани, тогда высота подъема установлена верно, если игла по-прежнему

располагается по центру щели для иглы в зубчатой рейке, в точке В1, как показано на рис.

38. Если игла располагается в точке А (рис. 38), высота слишком велика. Высота слишком

мала, если игла располагается в точке С (рис. 38). Необходимо выполнить соответствующие

регулировки. Для этого ослабьте гайку отверткой, затем измените осевое расстояние А, как

показано на рис 37b, высота подъема увеличится или уменьшится вместе с осевым

расстоянием А. По окончании регулировки затяните винт.

Forward Вперед

Stitch length Длина стежка

Needle Игла

Presser foot lift shaft Подъемный вал прижимной лапки

Presser foot lift regulating screw Регулировочный винт подъема прижимной

лапки

Рис. 38 Рис. 39
