3) Регулировка высоты подъема прижимной лапки вместе с шагающей прижимной

лапкой

Незначительно можно отрегулировать высоту подъема шагающей прижимной лапки

вместе с прижимной лапкой. Для регулировки сначала ослабьте гайку гаечным ключом,

затем переместите винт регулировки высоты подъема прижимной лапки, чтобы изменить

осевое расстояние В между ним и подъемным валом прижимной лапки, как показано на рис.

39. Высота подъема увеличивается, когда сокращается осевое расстояние В, высота подъема

уменьшается, когда осевое расстояние В увеличивается. По окончании регулировки снова

закрутите гайку.

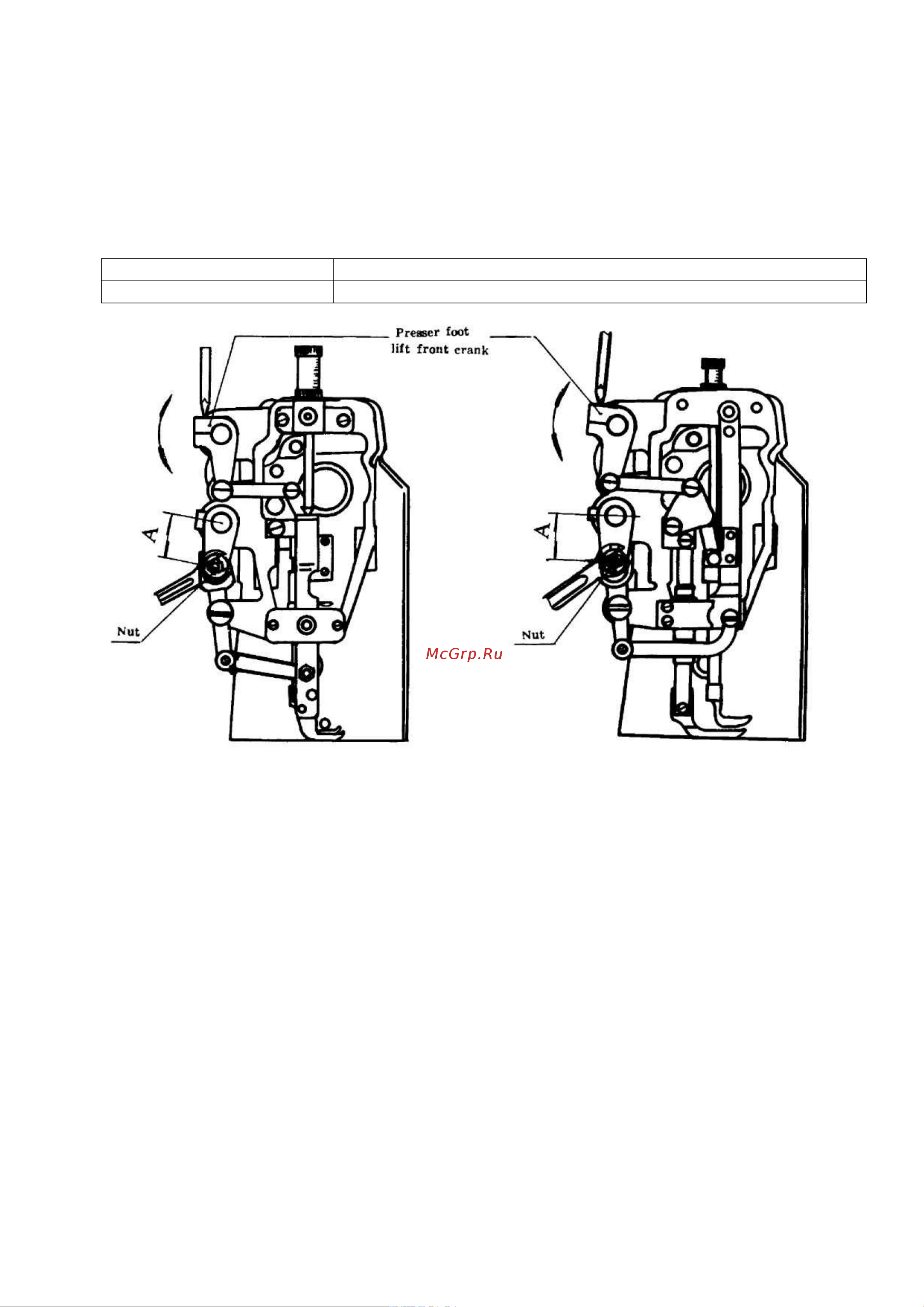

Presser foot lift front crank Торцевой подъемный коленчатый вал прижимной лапки

Nut Гайка

Рис. 37а Рис. 37b

4) Регулировка расстояния между прижимной лапкой и шагающей прижимной лапкой

В процессе выполнения швейных операций для предотвращения удара шагающей

прижимной лапки о прижимную лапку в конце подачи между ними должно сохраняться

расстояние С, равное примерно 1,5 мм, как показано на рис. 40b. Если расстояние слишком

мало или слишком велико, необходимо его отрегулировать, для этого ослабьте зажимной

винт заднего коленчатого вала с помощью отвертки и поверните подъемный вал, как

показано на рис. 40а. Поворачивайте подъемный вал по часовой стрелке для уменьшения

расстояния С, и – против часовой стрелки для увеличения расстояния С. По окончании

регулировки затяните зажимной винт.

По окончании операций регулировки 2), 3) или 4), описанных выше, необходимо

провести проверку. Для этого поднимите прижимную лапку подъемником прижимной лапки

и медленно поверните маховое колесо, чтобы увидеть, не ударяется ли шагающая лапка о

другие детали, если это происходит, снова провести регулировку.
