Typical GC6-7D [21/26] Регулировка давления прижимной лапки

Регулировка давления прижимной лапки

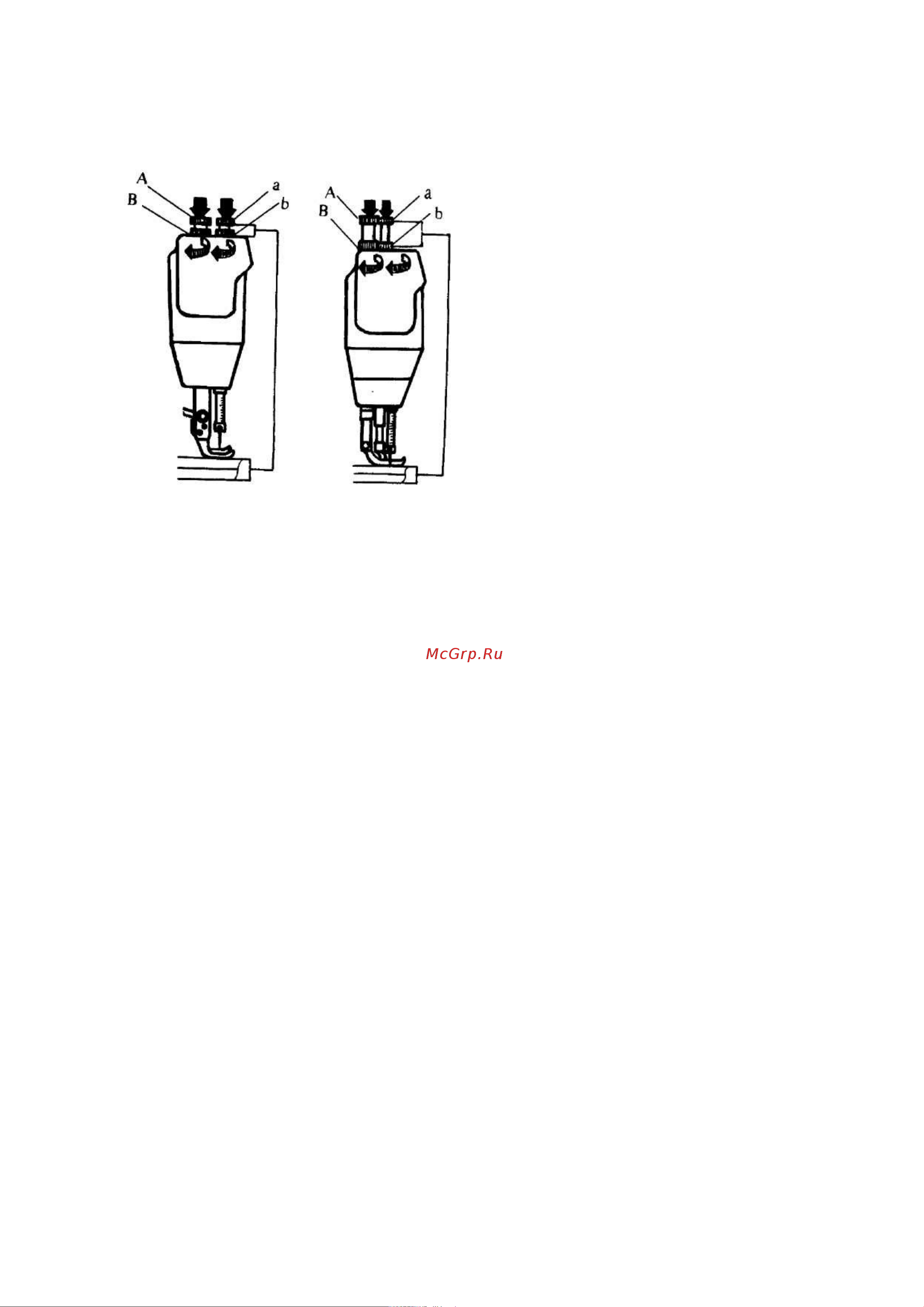

(рис. 36)

Давление прижимной лапки регулируется в соответствии с характеристиками

стачиваемого материала.

Сначала ослабьте стопорную гайку

В, b, затем поверните винт регулировки

давления А по часовой стрелке, как

показано на рис. 36, чтобы увеличить

давление, в то время как для

уменьшения давления необходимо

повернуть винт регулировки давления

прижимной лапки против часовой

стрелки, затем затяните стопорную

гайку В, b.

Модель GC6-6 Модель GC6-7

Рис. 36

6.4 Регулировка верхнего двигателя ткани

6.4.1 Регулировка верхнего двигателя ткани модели GC6-6

1) Регулировка высоты подъема двигателя ткани

Верхний двигатель ткани регулируется для синхронизации его с зубчатым двигателем

ткани или дифференцирования с зубчатым двигателем ткани.

Ослабьте гайку гаечным ключом, затем измените межосевое расстояние А, как

показано на рис. 37а. Увеличьте расстояние А, чтобы увеличить высоту подъема двигателя

ткани, уменьшите межосевое расстояние, чтобы уменьшить высоту подъема двигателя ткани,

по окончании регулировки затяните гайку. Пробная строчка выполняется после каждой

регулировки. Повторять регулировку при необходимости до тех пор, пока не будет

установлена необходимая высота двигателя ткани.

2) Регулировка альтернативной высоты подъема прижимной лапки

Высота подъема шагающей прижимной лапки находится в пределах 5,5 мм при

стачивании средних или тяжелых материалов, а высота подъема прижимной лапки – в

пределах 3,5 мм. Высоту подъема двух прижимных лапок можно немного изменить в

соответствии с материалом или условиями стачивания. Но сумма этих величин примерно

одна и та же, если не меняются параметры других устройств. Иными словами, увеличение

высоты подъема шагающей прижимной лапки уменьшает высоту подъема прижимной лапки,

и наоборот.

В процессе регулировки слегка ослабьте зажимной винт торцевого коленчатого рычага

подъемника прижимной лапки отверткой и поверните коленчатый рычаг, чтобы преодолеть

трение вала, как показано на рис. 37а. Высота подъема шагающей лапки может быть

увеличена, а высота подъема прижимной лапки уменьшается, если повернуть коленчатый

вал по часовой стрелке. Высота подъема шагающей прижимной лапки уменьшается, а высота

подъема прижимной лапки увеличивается при повороте коленчатого вала против часовой

стрелки. По окончании регулировки затяните зажимной винт.
