3. Установка и подготовка к работе

3.1 Установка

3.1.1 Расположение машины

Для обеспечения равномерной работы машину необходимо расположить на жесткой и

ровной поверхности. Прокладка резинового мата между стойкой машины и полом

рекомендуется для еще большего уменьшения шума и вибрации.

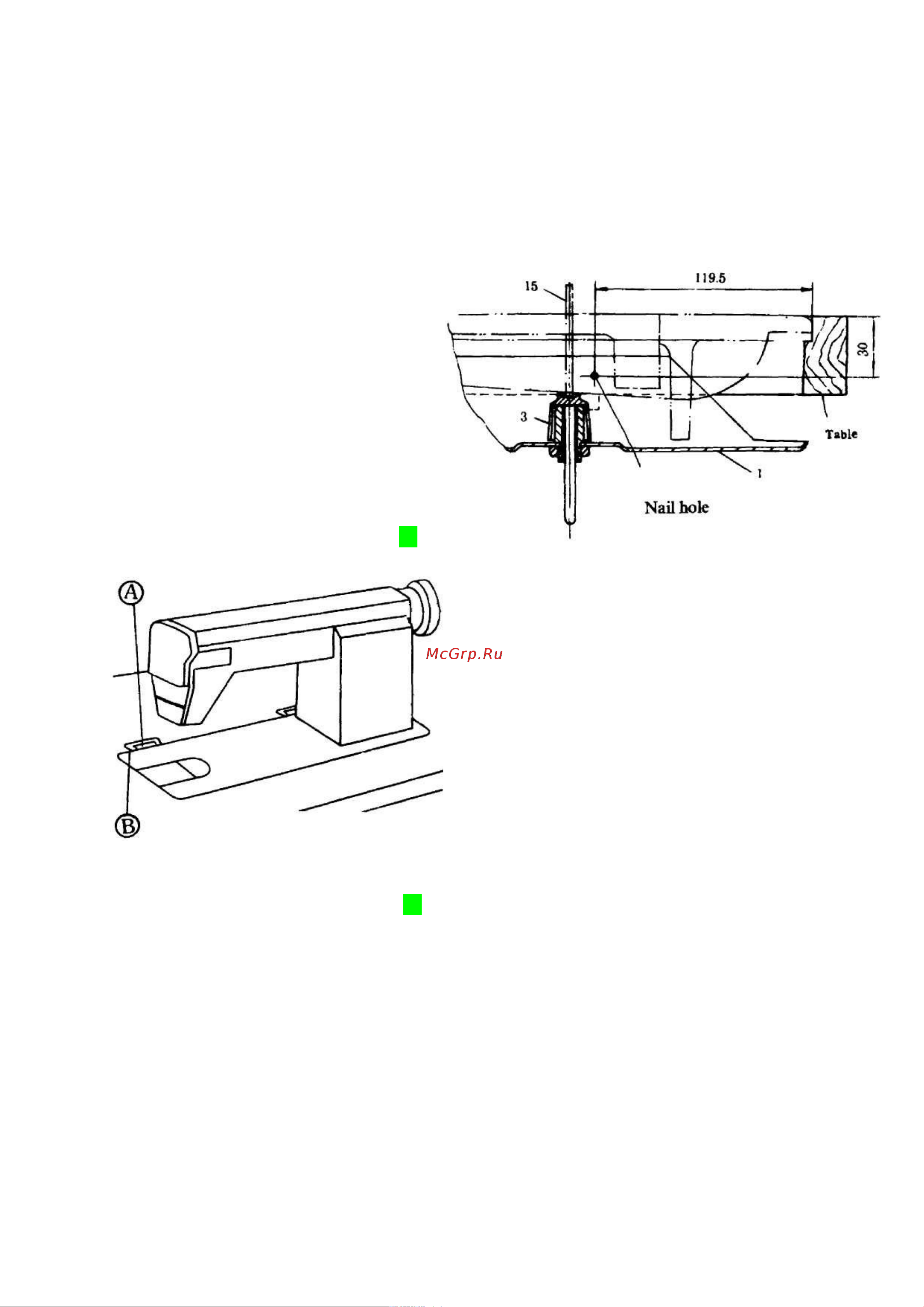

3.1.2 Установка каплеуловителя

(рис. 1)

Закрепите каплеуловитель 1 в

углублении стола, выравнивая

подъемную штангу коленоподъемника

3 посредством шатуна

коленоподъемника 15 головы машины

так, чтобы обслуживающие расстояния

от отверстия для гвоздя до стола

составляли 30 и 119,5 мм, затем забейте

проволочные гвозди с обеих сторон

углубления, чтобы закрепить

каплеуловитель (подробнее см. стр. 56).

Рис. 1

3.1.3 Установка головы машины

(рис. 2)

Зацепите крюк А головы машины к

подвесной петле В стола, затем слегка

поверните голову машины, пока она не

встанет в рамку углубления в столе.

Рис. 2

3.1.4 Установка держателя вала коленоподъемника

(рис. 3, см. также рис. на стр. 56)

1) Отрегулируйте пластину вала коленоподъемника 18 относительно положения

оператора так, чтобы ему было удобно работать.

2) Отрегулируйте положение комплекта коленоподъемника согласно рис. 3, затем

затяните держатель вала деревянными винтами 6.
