Typical GC6-7D [18/26] Регулировка синхронизации челнока и иглы

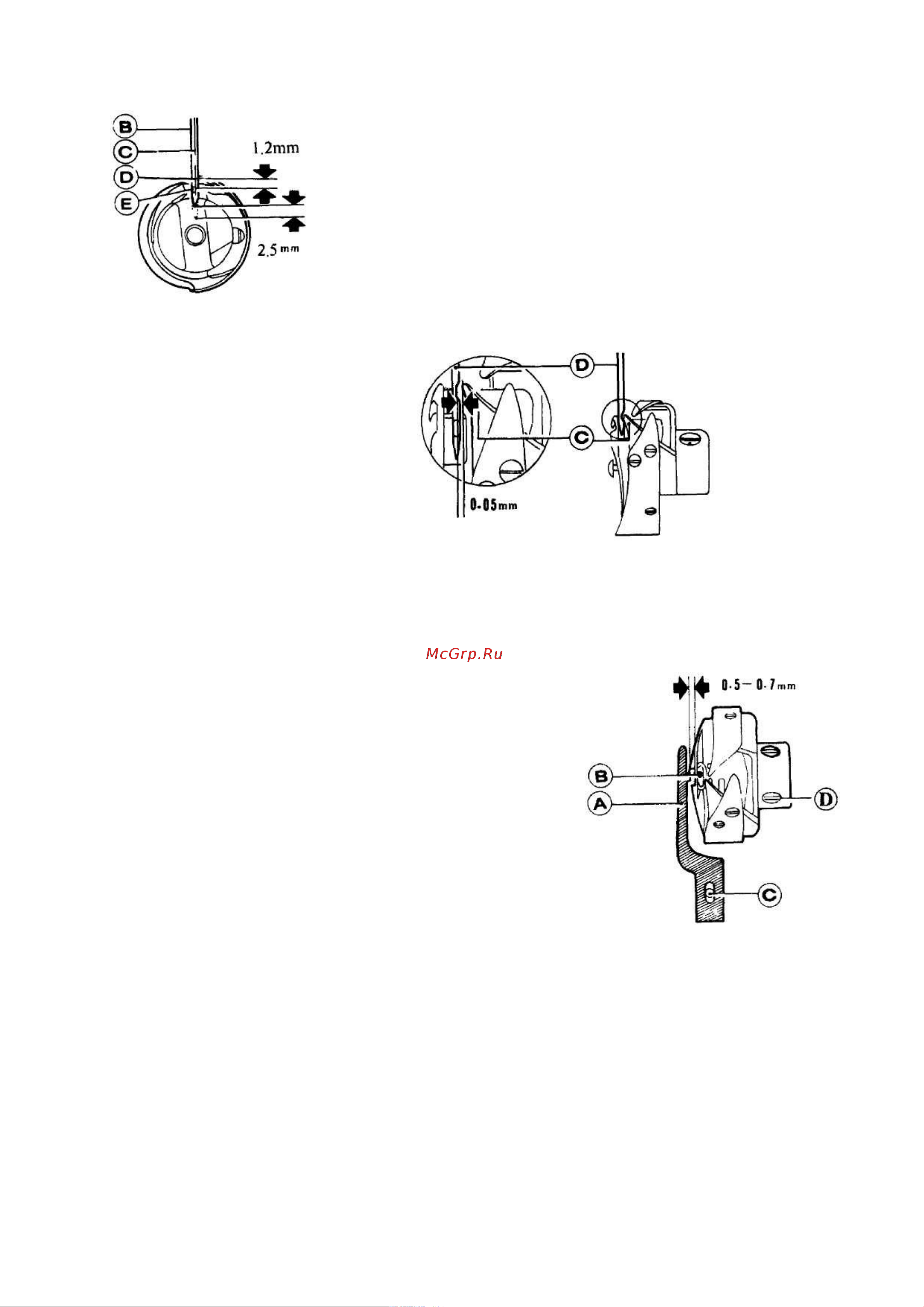

6.1.2 Регулировка синхронизации челнока и иглы

(рис. 29)

Поверните маховое колесо так, чтобы

иглодержатель перешел в крайнее нижнее положение,

если иглодержатель из этого положения снова поднять

на 2,5 мм вверх, точка челнока D должна совпадать с

осью иглы С, а точка челнока D должна располагаться

на 1,2 мм выше верхней границы Е игольного ушка.

В процессе синхронизации челнока обратите

внимание, что между нижним концом иглы D и точкой

челнока С сохраняется зазор около 0,05 мм (см. рис.

30).

Рис. 29

Рис. 30

6.1.3 Разборка и установка челнока

(рис. 31)

1) Поднять иглодержатель в крайнее верхнее

положение.

2) Снять игольную пластину, вынуть иглу и

шпульный колпачок.

3) Ослабить винт позиционного держателя

шпульного колпачка в челночном механизме С и

снять позиционный держатель.

4) Ослабить два установочных винта D

челнока.

5) В этот момент челнок может свободно

вращаться на своем валу, и его следует придержать,

чтобы обеспечить соприкосновение с опорой

зубчатой рейки, когда опора зубчатой рейки

находится в крайнем верхнем положении, затем

медленно снять челнок.

Рис. 31

6) Установка челнока выполняется в обратной последовательности.

6.1.4 Регулировка зазора между держателем шпульного колпачка в челночном механизме и

позиционирующей пластиной держателя шпульного колпачка

(рис. 31).
