русский 12
6. РЕКОМЕНДАЦИИ ПО МОНТАЖУ ТРУБ ХЛАДАГЕНТА
Подключение трубопроводов к наружным агрегатам описано в прилагаемой к ним
инструкции по монтажу.
Необходимо выполнить полную теплоизоляцию трубопроводов газообразного хладагента и
жидкого хладагента. В противном случае возможна протечка воды.
(При использовании теплового насоса температура трубопровода газообразного хладагента может
подниматься примерно до 120°C. Используйте изоляцию, обладающую достаточной устойчивостью.
Кроме
того, в местах, где температура и влажность секций трубопровода хладагента может
превышать 30°C и 80 % соответственно, усильте изоляцию. (не менее чем до 20 мм).
На поверхности изоляционного материала возможно образование конденсата.
Прежде чем приступать к монтажу трубопроводов хладагента, выясните, какой тип
хладагента R410A применяется в данной системе. При одновременном применении
хладагента разных типов нормальная
работа системы невозможна.
ПРЕДОСТОРОЖЕНИЕ
• При резке и развальцовке труб следует применять материалы и инструменты,
совместимые с хладагентом R410A.
• Перед соединением труб на развальцованную поверхность наносится эфирное или
полиэфирное масло.
• Обязательно используйте только те накидные гайки, которые входят в комплект поставки
агрегата. Использование других накидных гаек может привести к утечке хладагента.
• Чтобы внутрь трубы не
проникли пыль, влага или посторонние предметы, сплющите
конец трубы или заклейте его липкой лентой.
• Не допускайте смешивания специального хладагента в контуре его циркуляции ни с какими
другими веществами – воздухом и т.д. В случае утечки газообразного хладагента во время
работы с агрегатом помещение необходимо сразу же тщательно проветрить.
• Перед выполнением монтажа труб хладагента установите распорку (усилительную пластину),
используемую для упаковки и транспортировки.
• Наружный агрегат заправлен хладагентом.
• При подсоединении медных труб к агрегату или при их отсоединении используются одновременно
два гаечных ключа: обычный и динамометрический, как показано на иллюстрации.
(См. рис. 10)

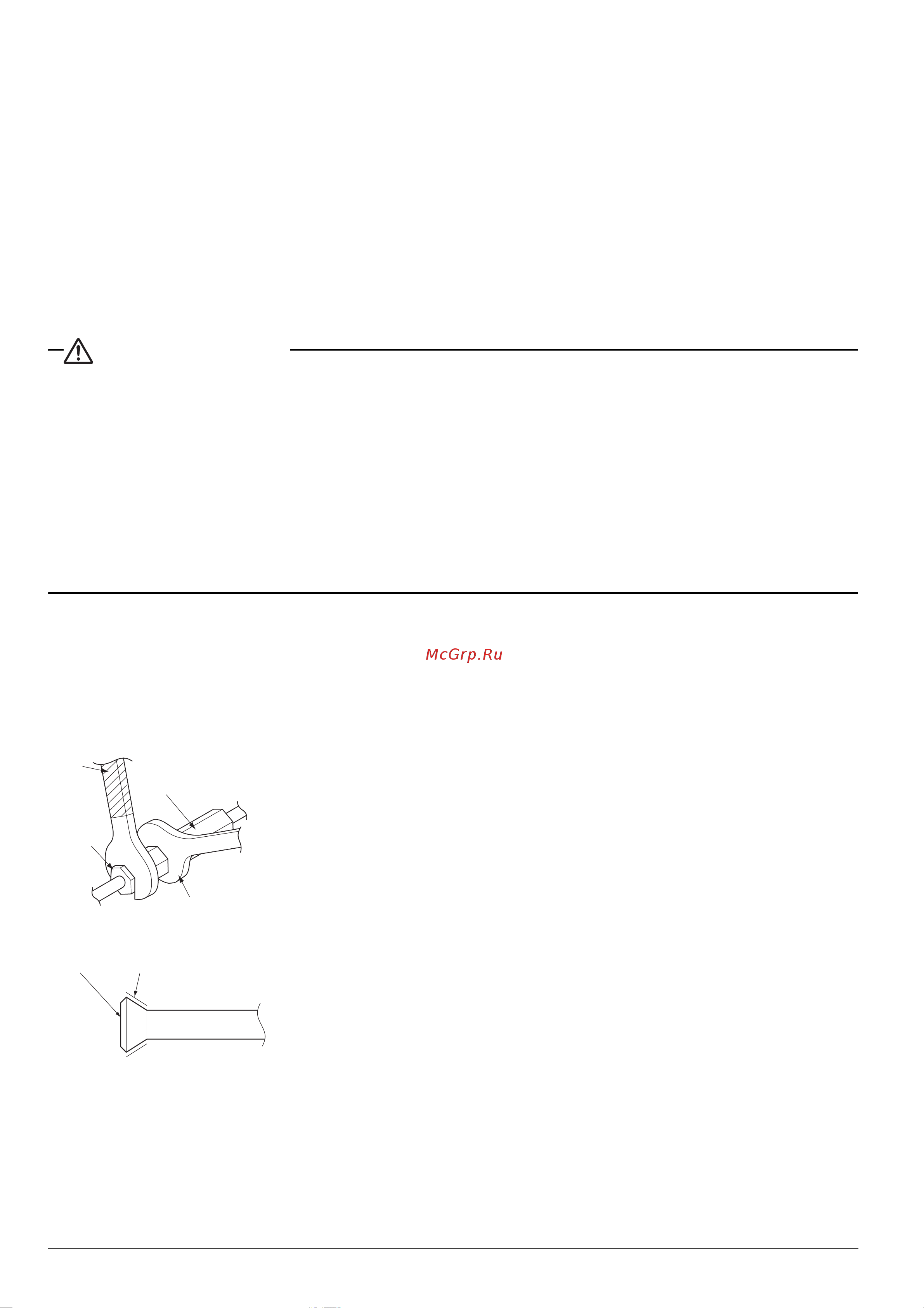

Рисунок 10
Рисунок 11
• Размеры мест под накидные гайки см. в таблице 2.
• На наружную и внутреннюю поверхности развальцованной части трубы нанесите эфирное или
полиэфирное масло. Наживите накидную гайку, сделав 3–4 оборота рукой, затем затяните гайку.
(См. рис. 11)
1
Динамометрический ключ
2
Накидная гайка
3
Соединение труб
4
Гаечный ключ
1
Эфирное или полиэфирное масло
1
2
3
4
11
