русский 14
Рисунок 12
Способ соединения труб
(1) Чтобы вывести трубы назад.
• Удалите заднюю проходную крышку и установите трубы. (См. рис. 13 и 15)
(2) Чтобы вывести трубы вверх.
• Чтобы установить трубы так, чтобы они выходили вверх, необходим приобретаемый отдельно
комплект L-образных разветвляющих элементов.
• Для установки труб удалите верхнюю проходную крышку и используйте приобретаемый отдельно
комплект L-образных разветвляющих элементов. (См. рис. 13 и 14)
(3) Чтобы вывести трубы вправо.
• Удалите с правой стороны распорку (усилительную пластину), используемую для упаковки и
транспортировки, и верните винты на свои места в главном агрегате. (См. рис. 15)
Распорку (усилительную пластину), используемую для упаковки и транспортировки,
устанавливать не нужно.
• Вырежьте щель в
декоративной панели (правой) и установите трубы. (См. рис. 15)

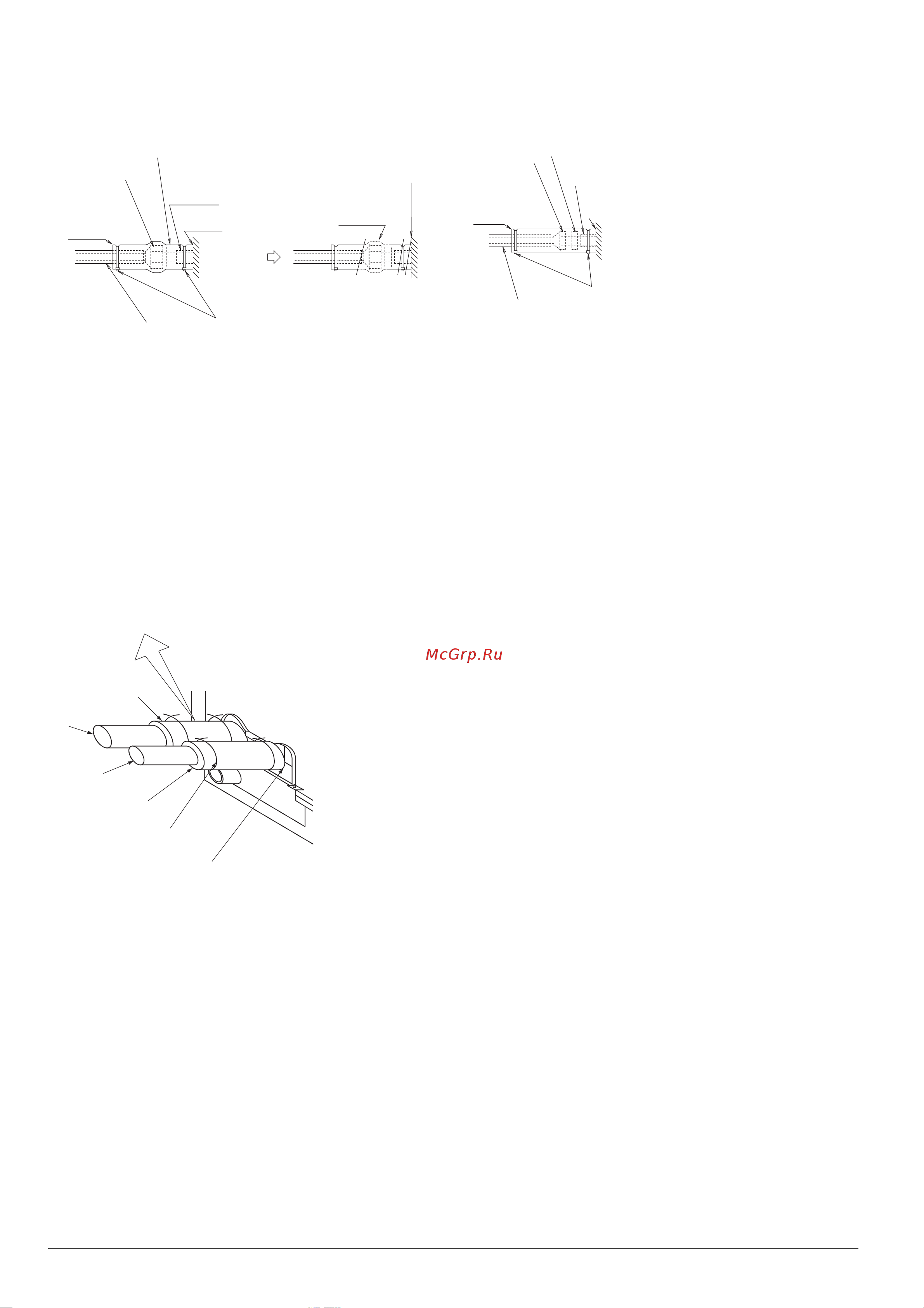

Порядок термоизоляции трубопровода
газообразного хладагента
Порядок термоизоляции трубопровода
жидкого хладагента
1
Изоляционный материал для соединений (6)
(принадлежность)
1
Изоляционный материал для соединений (6)
(принадлежность)
2
Соединение с накидной гайкой
2
Соединение с накидной гайкой
3
Сориентируйте так, чтобы конец навернутого
изоляционного материала был обращен вверх
3
Сориентируйте так, чтобы конец навернутого
изоляционного материала был обращен вверх
4
Материал изоляции трубопроводов (приобретается на
внутреннем рынке)
4
Материал изоляции трубопроводов (приобретается на
внутреннем рынке)
5
Хомут (4) (принадлежность)
5
Хомут (4) (принадлежность)
6
Материал изоляции трубопроводов (главный агрегат)
6
Материал изоляции трубопроводов (главный агрегат)
7
Прикрепите к основанию
7
Прикрепите к основанию
8
Главный агрегат
8
Главный агрегат
9
Малая уплотнительная прокладка (9)
(принадлежность)
10
Наверните на трубу, начиная с основания.
1
Изоляция трубопровода газообразного хладагента (6) (принадлежность)
2
Трубопровод газообразного хладагента
3
Трубопровод жидкого хладагента
4
Изоляция трубопровода жидкого хладагента (7) (принадлежность)
5
Хомут (4) (принадлежность) (4 шт.)
6
Прикрепить к низу (для трубопроводов жидкого и газообразного
хладагента)
2
1
4
3
5
6
7
8
9
10
1
2
3
7
5
6
8
4
1
2
3
4
5
6
