русский 8

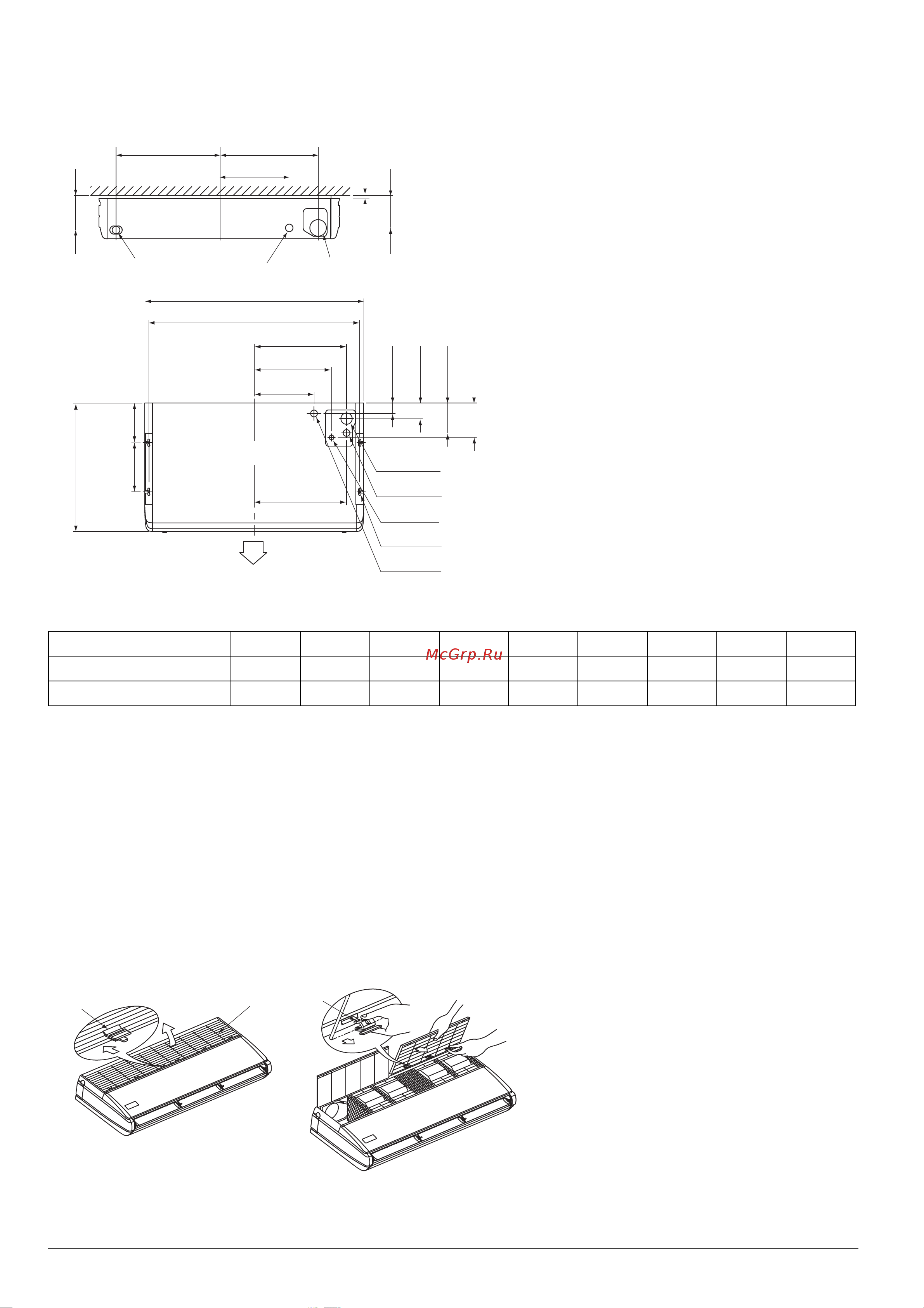

4. ПОДГОТОВКА К МОНТАЖУ
(1) Взаимное расположение отверстий для внутреннего агрегата, подвесных болтов,
трубопроводов и электропроводки.
(2) Выполните отверстия для подвесных болтов, трубопроводов хладагента и дренажа, а также
электропроводки.
• Воспользуйтесь бумажным шаблоном для монтажа.
• Выберите место расположения каждого из отверстий и откройте отверстия в потолке.
(3) Снимите детали с внутреннего агрегата.
(3-1) Открепите воздухозаборную решетку.
•
Сдвиньте фиксирующие упоры (3 шт.) на воздухозаборной решетке внутрь (в направлении,
указанном стрелками) и поднимите решетку.
(См. рис. 1)
• Сместите открытую воздухозаборную решетку вперед, держа ее за задние язычки. (См. рис. 2)
Рисунок 1 Рисунок 2
1
Вид спереди
2
Отверстие для трубопроводов слева
3
Отверстие для трубопроводов сзади (Ø100)
4
Заднее отверстие для ввода электропроводки
1
Вид со стороны подвесного потолка
2
Внутренний агрегат
3
Отверстия для подвесных болтов
4
Отверстие для дренажных труб сверху
5
Верхнее отверстие для трубопроводов
газообразного хладагента
6
Верхнее отверстие для трубопроводов жидкого
хладагента
7
Подвесные болты (4 шт.)
8
Верхнее отверстие для ввода электропроводки
9
Выброс воздуха
10
Единица измерения: мм
Модель ABCDEFGHJ
Тип 71 1270 1230 533 479 425 530 553 532 415
Тип 100, 125, 140 1590 1550 693 639 585 690 713 692 575
1
Фиксирующие упоры
2
Воздухозаборная решетка
3
Задние язычки
200
175
5
GH
J
1
2
3
4
A
B
C
D
E
F
30
87
163
189
210
260
690
1
2
2
3
3
4
5
6
7
4
10
9
1
2
3
