Daikin FHQG100CVEB [16/40] Когда прокладка трубопроводов будет завершена с помощью ножниц выполните в снятой проходной крышке прорези по форме труб и установите крышку на место как и перед снятием верхней проходной крышки закрепите провода электродвигателя заслонки и термистора пропустив их через секцию фиксации верхней проходной крышки см рис 13 17 при выполнении этой операции следует устранить промежутки между проходной крышкой и трубами с помощью шпатлевки во избежание проникновения пыли во внутренний агрегат при этом если трубы и электропроводку планируется пропустить через одно отверстие перед устранением промежутков необходимо выполнить действия описанные в главе 8 монтаж электропроводки

За более подробной информацией обратитесь по месту приобретения оборудования избыток хладагента в замкнутом окружающем пространстве может привести к кислородной недостаточности 3

1 принадлежности 5

Перед монтажом 5

2 дополнительные принадлежности 6

Во время подготовительных и монтажных операций обратите особое внимание на перечисленные ниже условия проверьте их соблюдение после завершения монтажа 6

3 примечание для монтажника 7

2500 mm 8

30 mm 30 mm 8

Выбор места монтажа 8

A b c d e 9

Подготовка к монтажу 9

Монтаж внутреннего агрегата 11

2 чтобы вывести трубы вверх чтобы установить трубы так чтобы они выходили вверх необходим приобретаемый отдельно комплект l образных разветвляющих элементов для установки труб удалите верхнюю проходную крышку и используйте приобретаемый отдельно комплект l образных разветвляющих элементов см рис 13 и 14 15

3 чтобы вывести трубы вправо удалите с правой стороны распорку усилительную пластину используемую для упаковки и транспортировки и верните винты на свои места в главном агрегате см рис 15 распорку усилительную пластину используемую для упаковки и транспортировки устанавливать не нужно вырежьте щель в декоративной панели правой и установите трубы см рис 15 15

Порядок термоизоляции трубопровода газообразного хладагента порядок термоизоляции трубопровода жидкого хладагента 15

Рисунок 12 15

Русский 14 15

Способ соединения труб 1 чтобы вывести трубы назад удалите заднюю проходную крышку и установите трубы см рис 13 и 15 15

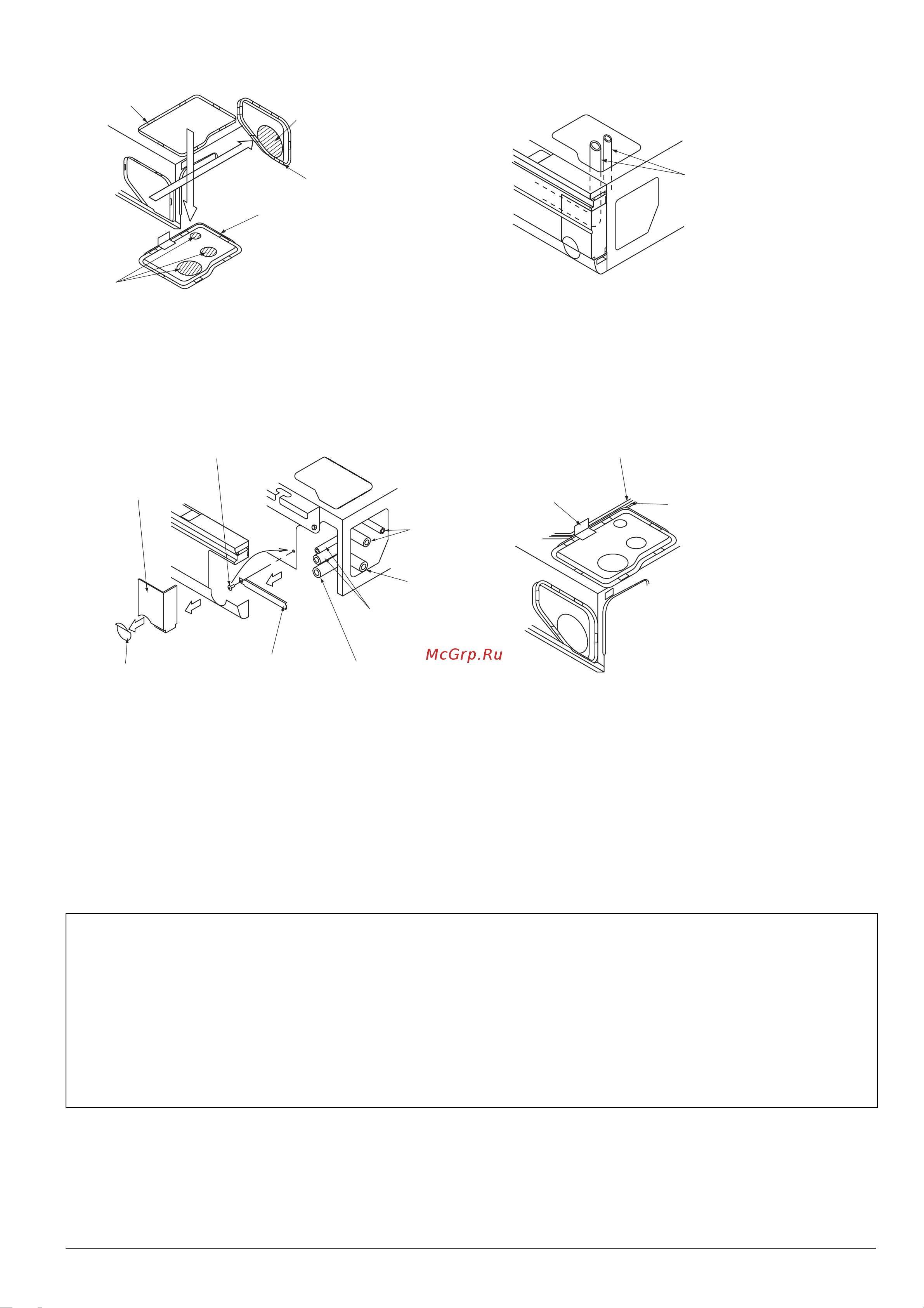

Когда прокладка трубопроводов будет завершена с помощью ножниц выполните в снятой проходной крышке прорези по форме труб и установите крышку на место как и перед снятием верхней проходной крышки закрепите провода электродвигателя заслонки и термистора пропустив их через секцию фиксации верхней проходной крышки см рис 13 17 при выполнении этой операции следует устранить промежутки между проходной крышкой и трубами с помощью шпатлевки во избежание проникновения пыли во внутренний агрегат при этом если трубы и электропроводку планируется пропустить через одно отверстие перед устранением промежутков необходимо выполнить действия описанные в главе 8 монтаж электропроводки 16

Рисунок 13 рисунок 14 16

Рисунок 15 рисунок 16 16

Русский 16

Монтаж электропроводки 20

Сведения о монтаже электропроводки см также в паспортных табличках с электрическими схемами 21

Запрещается подключать сюда электропроводку соединяющую агрегаты между собой сильноточную 22

Пайку выполнять не следует 22

Подключите провода соединяющие внутренний и наружный агрегаты к клеммам с соответствующими номерами 22

Предосторожение 22

Рисунок 26 22

Рисунок 27 22

Рисунок 28 22

Русский 22

Способ подключения электропроводки соединяющей внутренний и наружный агрегаты 22

Пример соединения проводки 24

1 при реализации группового управления 26

Выберите пульт дистанционного управления который поддерживает как можно большее количество функций реализованных в агрегатах группы управление воздушной заслонкой и т п 26

При использовании агрегата в составе сплит системы или в качестве главного агрегата при одно временной работе нескольких агрегатов с помощью пульта дистанционного управления можно одновременно запускать и останавливать до 16 агрегатов осуществлять групповое управление ими 26

2 управление с двух пультов два пульта дистанционного управления управляют одним внутренним агрегатом 27

1 установка высоты потолка введите число не менее 100 28

2 настройка дополнительного оборудования 28

Настройка по месту установки 28

Убедитесь в том что крышки блоков управления наружных и внутренних агрегатов закрыты 28

Установка воздухозаборной решетки и декоративных панелей 28

3 настройка индикации загрязнения фильтра 29

4 установка значения расхода воздуха при выключенной термосистеме 29

Интенсивность расхода воздуха при выключенной термосистеме нагрева 29

1 пробный запуск 30

Пробный пуск 30

2 предупреждения в отношении обслуживания 31

Нажмите кнопку выбор режима работы начнет мигать нижняя цифра кода неисправности 31

3 код неисправности 32

Электрическая схема 35

P249378 3c em10a019 40
